DIN 2393 St37-2 용접 철강 튜브 정밀 냉수 용접 철강 파이프
제품 상세 정보:
|
|
원래 장소: | 중국 |
---|---|
브랜드 이름: | TORICH |
인증: | ISO 9001 ISO 14001 TS 16949 |
모델 번호: | GB 12770 |
결제 및 배송 조건:
|
|
최소 주문 수량: | 5 톤 |
가격: | USD 2000-3000/Ton |
포장 세부 사항: | 나무 상자, 6각형 뭉치 또는 다른 항해에 적당한 방법으로 포장. |
배달 시간: | 30 일 |
지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
공급 능력: | 40000 톤/년 |
상세 정보 |
|||
제품 이름: | 기계적인 구조 GB/T 12770를 위한 용접된 스테인리스 관 | 자료: | 304/304L 316/316L 321 302 310S |
---|---|---|---|
표면: | 연마 | 응용 프로그램: | 기계적인 구조 목적 또는 훈장 |
모양: | 라운드 | OD: | 4-1200mm |
무게: | 0.3-200m | 길이: | 2-12m |
하이 라이트: | 용접 강철 배관,전기 저항 용접된 강철 관 |
제품 설명
기계적인 구조 GB/T 12770를 위한 용접된 스테인리스 관
SPEC:
물자: 304/304L 316/316L 321 302 310S
크기 범위: OD: 4-1200mm
무게: 0.3-200mm
일반적인 길이: 2-12m
포용력:
뒤에 오는 테이블 또는 고객의 요구에 따르면.
OD의 Table1Tolerance
분류 | 명목상 OD | 허용한 포용력 | ||
PC | PB | PA | ||
H T |
<25 | ±0.20 | ±0.15 | ±0.10 |
≥25~<40 | ±0.30 | ±0.25 | ±0.20 | |
≥40~<63 | ±0.50 | ±0.30 | ±0.25 | |
≥63~<90 | ±0.60 | ±0.50 | ±0.40 | |
≥90~<159 | ±0.80 | ±0.65 | ±0.50 | |
≥159~<300 | ±0.8%D | ±0.7%D | ±0.5%D | |
≥300~<610 | ±0.1%D | ±0.8%D | ±0.6%D | |
≥10 | 의정서 | 의정서 | 의정서 | |
WC SP |
<25 | ±0.15 | ±0.12 | ±0.10 |
≥25~<40 | ±0.20 | ±0.15 | ±0.13 | |
≥40~<50 | ±0.20 | ±0.18 | ±0.15 | |
≥50~<60 | ±0.25 | ±0.20 | ±0.18 | |
≥60~<90 | ±0.30 | ±0.28 | ±0.25 | |
≥90~<100 | ±0.40 | ±0.35 | ±0.30 | |
≥100~<200 | ±0.5%D | ±0.4%D | 의정서 | |
≥200 | 의정서 | 의정서 | 의정서 |
무게의 테이블 2Tolerance
명목상 무게 | 허용한 포용력 |
<0.5 | ±0..10 |
≥0.5~1.0 | ±0.15 |
>1.0~2.0 | ±0.20 |
>2.0~<4.0 | ±0.30 |
≥4.0 | ±10%S |
도표 3 구부리는 정도
명목상 벽 Thickness/mm | 구부리는 정도 (mm/m) |
≤108 | ≤1.0 |
>108~325 | ≤1.5 |
>325 | ≤2.5 |
Table4 이론상 무게의 강철 그리고 계산의 조밀도
아니다. | 강철 급료 | 조밀도 (kg/dm3) | 변환 후에 공식 |
1 | 12Cr18Ni9 | 7.93 | W=0.02491S (D-S) |
2 | 06Cr19Ni10 | ||
3 | 022Cr19Ni10 | 7.90 | W=0.02482S (D-S) |
4 | 06Cr25Ni20 | 7.98 | W=0.02507S (D-S) |
5 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S (D-S) |
6 | 022Cr17Ni12Mo2 | ||
7 | 06Cr18Ni11Ti | 8.03 | W=0.02523S (D-S) |
8 | 06Cr18Ni11Nb | ||
9 | 022Cr22Ni5Mo3N | 7.80 | W=0.02450S (D-S) |
10 | 022Cr23Ni5Mo3N | ||
11 | 022Cr25Ni7Mo4N | ||
12 | 022Cr18Ti | 7.70 | W=0.02491S (D-S) |
13 | 019Cr19Mo2NbTi | 7.75 | W=0.02435S (D-S) |
14 | 06Cr13Al | ||
15 | 022Cr11Ti | ||
16 | 022Cr12Ni | ||
17 | 06Cr13 |
표준 각각에 있는 스테인리스 상표의 테이블 A.1 비교 테이블
수 | GB/T 20878-2007 |
ASTM A 959-09 |
JIS G 4303-2005 JIS G 4311-1991 |
ISO/TS 15510: 2003년 ISO 4955: 2005년 |
EN10088: 1-2005 |
ROCT 5632-1972 |
|||
수 | 통일된 디지털 방식으로 부호 | 새로운 상표 | 오래된 상표 | ||||||
1 | 13 | S30210 | 12Cr18Ni9 | 1Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
2 | 17 | S30408 | 06Cr19Ni10 | 0Cr18Ni9 | S30400,304 | SUS304 | X5CrNi18-10 | X5CrNi18-10,1.4301 | -- |
3 | 18 | S30403 | 022Cr19Ni10 | 00Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
4 | 35 | S31008 | 06Cr25Ni20 | 0Cr25Ni20 | S31008,310S | SUS310S | X12CrNi23-12 | X12CrNi23-12,1.4845 | 10X23H18 |
5 | 38 | S31608 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | -- |
6 | 39 | S31603 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M2 |
7 | 55 | S32168 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | S32100,321 | SUS321 | X6CrNiTi18-10 | X6CrNiTi18-10,1.4541 | 08X18H10T |
8 | 62 | S34778 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | S34700,347 | SUS347 | X6CrNiNb18-10 | X6CrNiNb18-10,1.4550 | 08X18H12B |
9 | 70 | S22253 | 022Cr22Ni5Mo3N | 00Cr22Ni5Mo3N | S31803 | SUS329J3L | X2CrNiMoN22-5-3 | X2CrNiMoN22-5-3,1.4462 | -- |
10 | 71 | S22053 | 022Cr23Ni5Mo3N | 00Cr22Ni5Mo3N | S32205,2205 | -- | -- | -- | -- |
11 | 76 | S25073 | 022Cr25Ni7Mo4N | 00Cr25Ni7Mo4N | S32750,2507 | -- | X2CrNiMoN25-7-4 | X2CrNiMoN25-7-4,1.4410 | -- |
12 | 87 | S11863 | 022Cr18Ti | 00Cr17 | S43035,439 | X3CrTi17 | X3CrTi17,1.4510 | 08X17T | |
13 | 92 | S11972 | 019Cr19Mo2NbTi | 00Cr18Mo2 | S44400,444 | X2CrMoTi18-2 | X2CrMoTi18-2,1.4521 | -- | |
14 | 78 | S11348 | 06Cr13Al | 00Cr13Al | S40500,405 | SUS405 | X6CrAl13 | X6CrAl13,1.4002 | -- |
15 | 80 | S11163 | 022Cr11Ti | 00Cr12Ti | S40900 | X2CrTi12 | X2CrTi12,1.4512 | -- | |
16 | 82 | S11213 | 022Cr12Ni | 00Cr12Ni | S40977 | -- | X2CrNi12 | X2CrNi12,1.4003 | -- |
17 | 97 | S41008 | 06Cr13 | 0Cr13 | S41008,410S | X6Cr13 | X6Cr13,1.4000 | 08X13 |
특성:
좋은 동심도
좋은 지상 질
좋은 OD와 ID 포용력
높은 정밀도
안정되어 있는 질
매끄러운 소밀
TORICH 품질 보증
가공: 단 하나 편들어진 자동 아크 용접 또는 이중 면 자동 아크 용접
기술적인 납품 상태: 열처리 +pickling 또는 NBK
의 분야에서 널리 이용되는: 건축 & 훈장

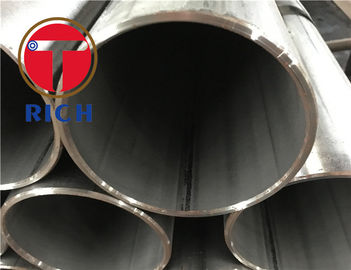

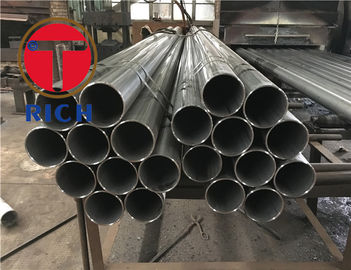

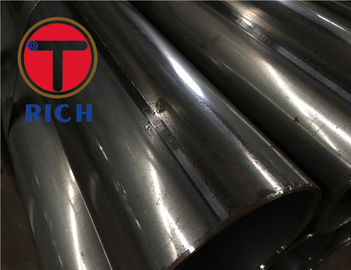

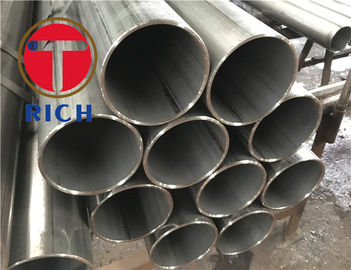

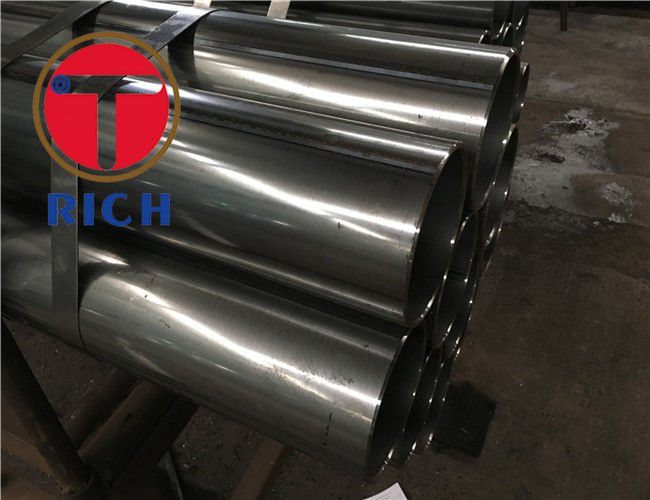

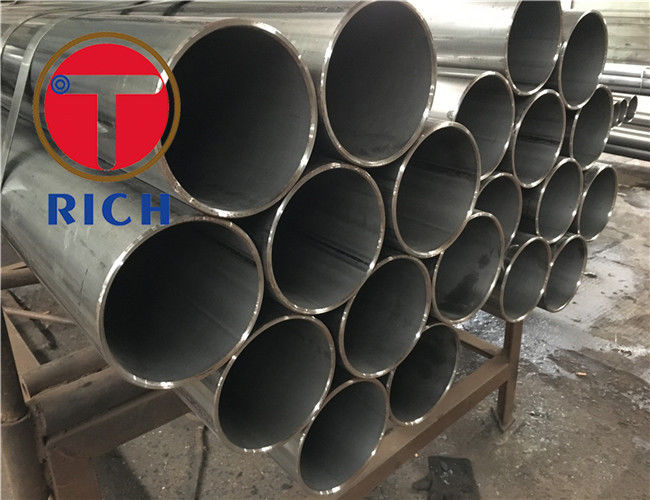

제품 이미지:
