제품 이름: | 경도 (저항) 용접 GB/T 13793를 가진 강관 | 자료: | 08# 10# Q195 Q215 Q235 Q345 |
---|---|---|---|
표면: | 아연 도금 한 | 응용 프로그램: | 파이프 라인 |
모양: | 라운드 | OD: | 4-1200mm |
무게: | 0.3-200mm | 길이: | 4-12m |
하이 라이트: | 용접 강철 배관,전기 저항 용접된 강철 관 |
경도 (저항) 용접 GB/T 13793를 가진 강관
Spec:
물자: 08# 10# Q195 Q215 Q235 Q345
크기 범위: OD: 4-1200mm
무게: 0.3-200mm
일반적인 길이: 4-12m
포용력:
뒤에 오는 테이블 또는 고객의 요구에 따르면.
외부 직경 단위의 도표 1 포용력: mm
외부 직경 (D) | Precesion (PD.A) a 개요 | 높은 정밀도 (PD.B) | 높은 정밀도 (PD.C) |
5-20 | ±0.30 | ±0.15 | ±0.05 |
﹥20-35 | ±0.40 | ±0.20 | ±0.10 |
>35-50 | ±0.50 | ±0.25 | ±0.15 |
>50-80 | ±1%D | ±0.35 | ±0.25 |
>80-114.3 | ±0.60 | ±0.40 | |
>114.3-168.3 | ±0.70 | ±0.50 | |
>168.3-219.1 | ±0.80 | ±0.60 | |
>219.1-711 | ±0.75%D | ±0.5%D | |
벨트 콘베이어의 롤러를 위한 강관을 신청하지 않기 위하여 |
벽 간격 단위의 도표 2 포용력: mm
벽 간격 (t) | Precesion (PD.A) a 개요 | 높은 정밀도 (PD.B) | 높은 정밀도 (PD.C) | 비균일 벽 간격b |
0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
>0.70-1.0 | ±0.05 | ±0.04 | ||
>1.0-1.5 | ±0.06 | ±0.05 | ||
>1.5-2.5 | ±10%t | ±0.12 | ±0.06 | |
>2.5-3.5 | ±0.16 | ±0.10 | ||
>3.5-4.5 | ±0.22 | ±0.18 | ||
>4.5-5.5 | ±0.26 | ±0.21 | ||
>5.5 | ±7.5%t | ±5.0%t | ||
벨트 콘베이어의 롤러를 위한 강관을 신청하지 않기 위하여 |
도표 3 강철 관의 구부리기
외부 직경 (D)/mm | 구부리기 (mm/m) 의 아니 더 많은 것 보다는 | ||
Precesion (PD.A) 개요 | 높은 정밀도 (PD.B) | 높은 정밀도 (PD.C) | |
>16 | 1.5 | 1.0 | 0.5 |
도표 4 기계적 성질
강철 급료 | 항복 강도 Re1. /MPa를 낮추십시오 | 장력 강도 | 신장 | |
D ≤168.3mm | D >168.3mm | |||
≥ | ||||
08,10 | 195 | 315 | 22 | |
15 | 215 | 355 | 20 | |
20 | 235 | 390 | 19 | |
Q195b | 195 | 315 | 15 | 20 |
Q215A, Q215B | 215 | 335 | ||
Q235A, Q235B, Q235C | 235 | 370 | ||
Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
Q345A, Q345B, Q345C | 345 | 470 | ||
Q390A, Q390B, Q390C | 390 | 490 | 19 | |
Q420A, Q420B, Q420C | 420 | 520 | 19 | |
Q460C, Q460D | 460 | 550 | 17 |
가공: ERW
기술적인 납품 상태: 용접 또는 열처리
의 분야에서 널리 이용되는: 기계와 건축 신청

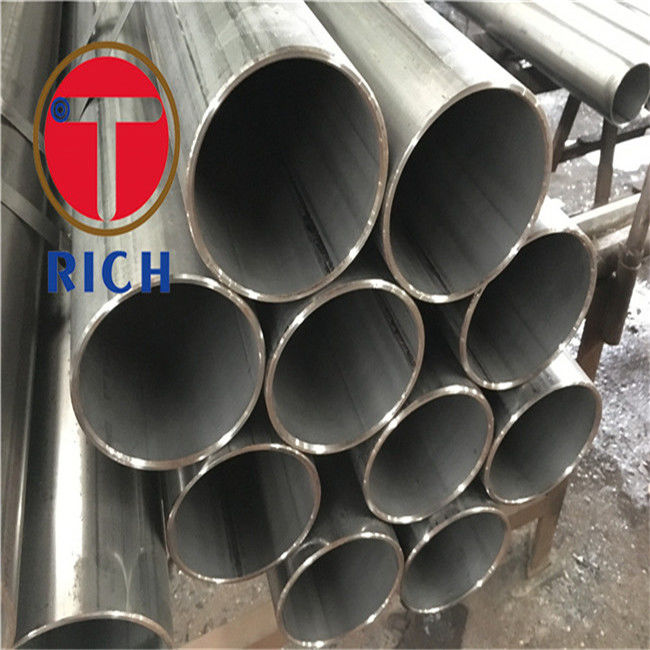

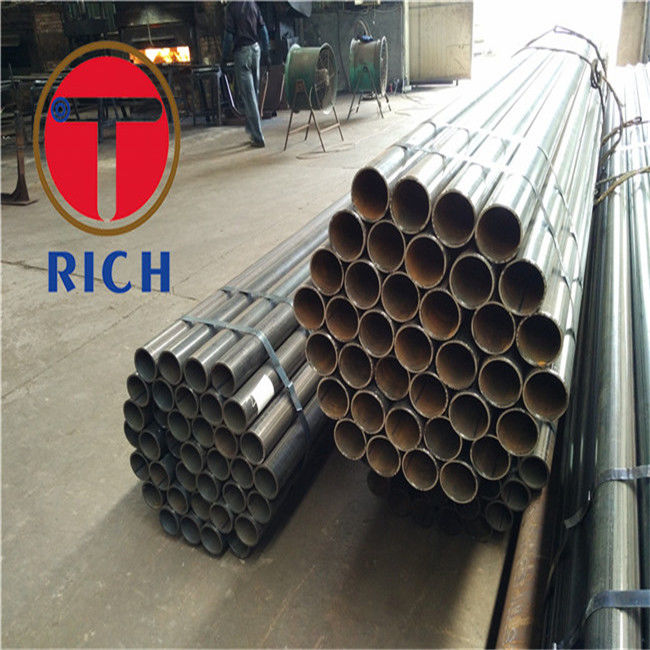

제품 이미지:
