높은 정밀도 10# 45# 20Mn 25Mn Q235 Q345 이음새가 없는 강관 GB/T 8162

제품 설명

GB/T 8162 구조상 목적을 위한 물자 10# 45# 20Mn 25Mn Q235 Q345 이음새가 없는 강철 관



물자: 10# 20# 45# 20Mn 25Mn Q235 Q345

크기 범위:

OD: 3-1200mm의 무게: 0.5-200mm의 일반적인 길이: 3-12m

포용력:

뒤에 오는 테이블 또는 고객의 요구에 따르면.



특성:

좋은 동심도

좋은 OD와 ID 포용력

높은 정밀도

안정되어 있는 질

매끄러운 소밀

TORICH 품질 보증



OD &WT의 포용력:

OD 포용력:

생산법	OD 포용력
뜨거운 회전 (밀어남)	±1% 또는 ±0.50mm
냉각 압연 (냉각 압연하는)	±1% 또는 ±0.30mm



벽 간격을 위한 포용력:



뜨거운 회전 강철 관의 1.Wall 간격 포용력:

생산법	OD (DN)	WT/OD	포용력
내밀린 관	≤102	/	±12.5% 또는 ±0.40mm
	>102	≤0.05	±15% 또는 ±0.40mm
		>0.05-0.10	±12.5% 또는 ±0.40mm
		>0.10	+12.5% -10%
열 확장 강철 관	/		±15%



냉각 압연 (냉각 압연된) 강철 관의 2.Wall 간격 포용력:

생산법	무게	포용력
냉각 압연 (냉각 압연된) 강철 관	≤3	+15%/-10% 또는 ±0.40mm
	>3	+12.5% -10%



구부리는 포용력:

WT≤15mm, Bending≤1.5mm/m

WT>15mm~30mm, Bending≤2.0mm/m

WT>30mm/OD≥351mm, Bending≤3.0mm/m



Ovality와 벽 요철:

ovality와 벽 요철은 OD와 벽 간격의 80% 단지 이어야 합니다. (또는 고객의 요구에 따라)



기계적 성질

강철 급료		장력 강도 Rm N/mm2 (MPa)	항복 강도 Rp0.2 N/mm2 (MPa)			신장 %
			벽 간격
			≤16mm	>16~30mm	>30mm
10		≥335	≥205	≥195	≥185	≥24
15		≥375	≥225	≥215	≥205	≥22
20		≥410	≥245	≥235	≥225	≥20
25		≥450	≥275	≥265	≥255	≥18
35		≥510	≥305	≥295	≥285	≥17
45		≥590	≥335	≥325	≥315	≥14
20Mn		≥450	≥275	≥265	≥255	≥20
25Mn		≥490	≥295	≥285	≥275	≥18
Q235	A	375~500	≥235	≥225	≥215	≥25
	B
	C
	D
Q275	A	415~540	≥275	≥265	≥255	≥22
	B
	C
	D
Q295	A	390~570	≥295	≥275	≥255	≥22
	B
Q345	A	470~630	≥345	≥325	≥295	≥20
	B
	C					≥21
	D
	E
Q390	A	490~650	≥390	≥370	≥350	≥18
	B
	C					≥19
	D
	E
Q420	A	520~680	≥420	≥400	≥380	≥18
	B
	C					≥19
	D
	E
Q460	C	550~720	≥460	≥440	≥420	≥17
	D
	E



시험:

1. 구부리는 시험
2. 경도 시험
3. 충격 시험
4. 시험을 짜내기
5. 비파괴 검사

가공:

원료

↓

들어오는 검사

↓

→HAMMERING → 채집 윤활 → 청소 → PHOSPHORI를 삭감하는 저장 →는 청소합니다

↓

← 곧게 펴는 ← 열처리 ↔MIDDLLE CHECK↔ 찬 그림 ← 기름을 바르기 삭감하는 끝

↓

마지막 INSPECTION→BUNDING→STORAGE



기술적인 납품 상태: 뜨거운 회전을 가진 열처리 & 냉각 압연



의 분야에서 널리 이용되는: 물, 가스, 기름 등 수송

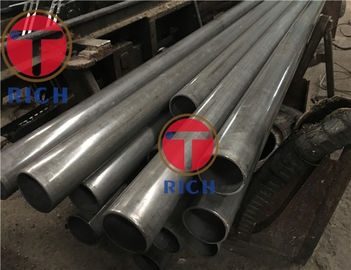

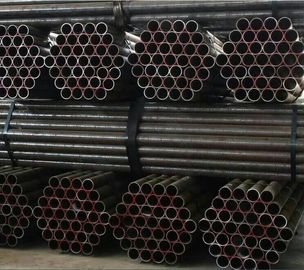

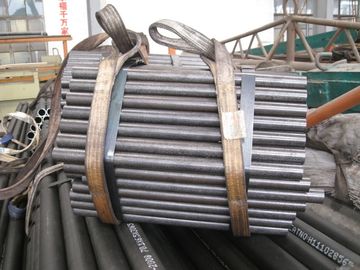

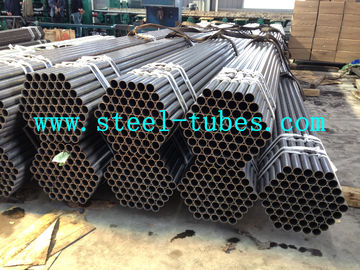

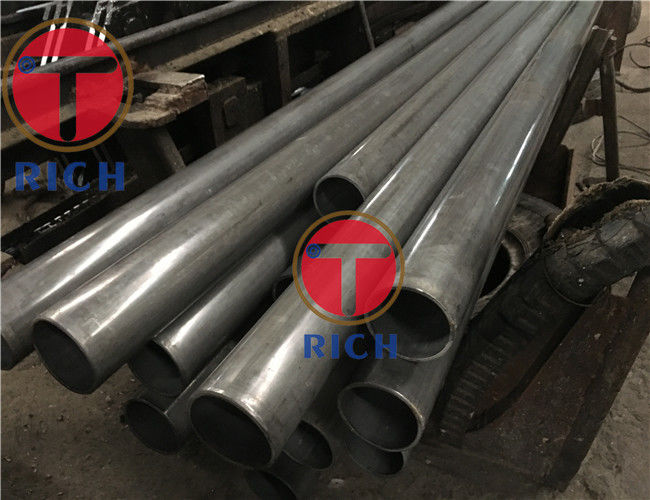

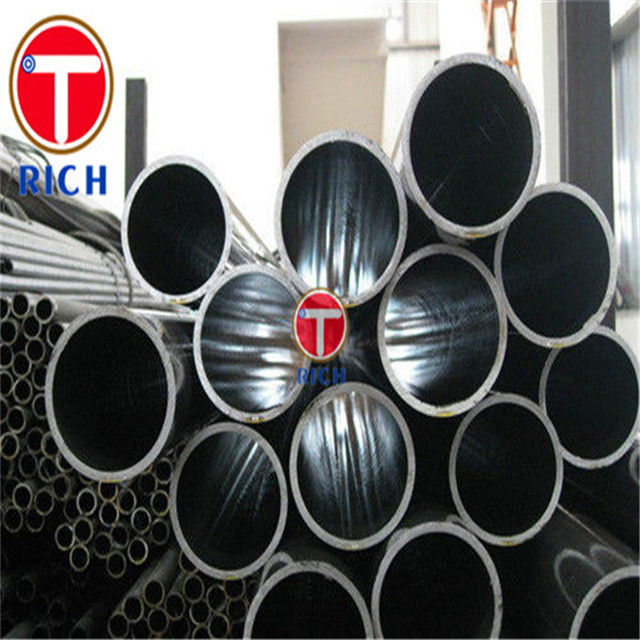

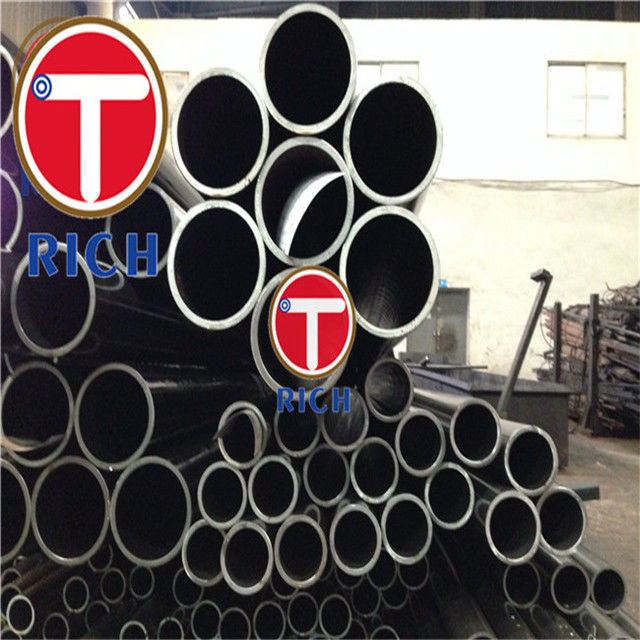

제품 이미지:
