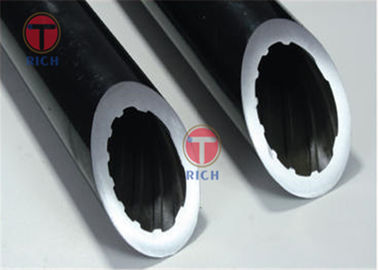

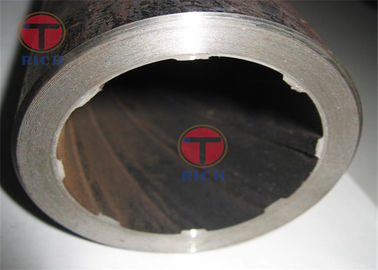

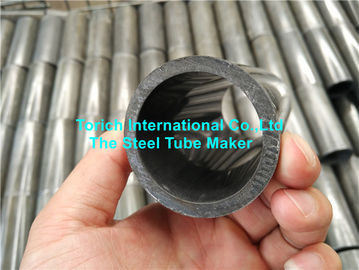

다 GB/T 20409 - 고압 보일러를 위한 Rifled 이음새가 없는 강철 관

제품 설명

GB/T 20409 고압적인 보일러를 위한 다 rifled 이음새가 없는 강철 관

신청: 고압을 일으키기를 위해 그리고 압력의 위 적당한 보일러를 위한 구조 강철 차 그림 또는 냉각 압연한 내부 실 관이 고품질 탄소 구조 강철에 의하여, 합금합니다

크기: 길이--8-12m
           OD--28.6-66.7mm
           무게--6.38-18.33mm
           곡율--≤1.0mm/m

지상 질:
내부 1.The와 여성에 의하여 실을 꿴 관의 외면에는 균열, 겹, 매듭, 겹 및 delaminations가 있는 허용되지 않습니다. 이 결점은 완전하게 제거되어야 합니다. 결점 제거의 깊이는 벽 간격의 10%를 초과하고면, 채우는 제거 위치에 실제적인 벽 간격은 벽 간격 보다는 더 적은이면 안됩니다. 최소한도 허용가능한 간격 탈선은, 정리 떨어져 돌리어야 합니다
실의 2.The 모양은 본래이라고 유지되어야 합니다. 그림, 컬하거나 붕괴는 합니다.
내부에 실을 꿴 관의 3.The 안과 외부 똑바른 표면에는 (를 포함하여 비 날카롭게 한 핵심 막대) 깊이의 최소한도 벽 간격의 4% 이상 및 최대 0.2 mm가 있는 허용될 것입니다.
부편차를 허용하기 위하여 벽 간격을 초과하지 않는 4.Other 국부적으로 불완전은 존재하는 것이 허용됩니다.
내부에 실을 꿴 관의 안과 외부 표면에 5.Oxide 가늠자는 얇은 산화물 층이 검사와 방해하지 않다 그래야 제거되어야 합니다.



강철의 급료 그리고 화학 성분

수	상표	화학 성분 (대량 조각)/%
		C	Mn	Si	크롬	Mo	S	P
1	20G	0.17~0.23	0.35~0.65	0.17~0.37	--	--	≤0.020	≤0.025
2	20MnG	0.17~0.23	0.70~1.00	0.17~0.37	--	--	≤0.020	≤0.025
3	25MnG	0.22~0.29	0.7~1.00	0.17~0.37	--	--	≤0.020	≤0.025
4	12CrMoG	0.08~0.15	0.40~0.70	0.17~0.37	0.40~0.70	0.40~0.55	≤0.020	≤0.025
5	15CrMoG	0.12~0.18	0.40~0.70	0.17~0.37	0.80~1.10	0.40~0.55	≤0.020	≤0.025
Note1: 20G, 20MnG, 25MnG의 잔여 성분 내용은 만족시켜야 합니다: Cu≤0.20%, Cr≤0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15%; 다른 상표의 잔여 성분은 만족시켜야 합니다: Cu≤0.20%, Ni≤0.30%. Note2: 20G 강철에 있는 산성 녹는 알루미늄은 이상의 0.010% 이면 안됩니다. Note3: 로의 정제 플러스 산소 변환기에 의해 생성한 강철의 질소 내용은 이상의 0.008% 이면 안됩니다.



내부 나사 관의 크기 및 실 모수의 허용가능한 탈선

부호	프로젝트	“A” 이 유형 허용가능한 탈선	“B” 이 유형 허용가능한 탈선
A	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	--
B	O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	--	±0.15mm ±0.20mm ±0.25mm ±0.30mm
C	나사의 회전의 뿌리의 I.D: O.D- (1.11×Minimum W.T×2) O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm	±0.15mm ±0.20mm ±0.25mm ±0.30mm
E	최소한 I.D	0에 부편차	0에 부편차
F	최소한 W.T	+22% 0	+22% 0
G	실 끝	--	--
I	실 최고 폭	--	--
	실의 고도: O.D≤38.1mm 38.1mm<O.D<50.8mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm	±0.3mm	±0.18mm ±0.20mm ±0.23mm ±0.28mm
K	실의 옆 각.	±15°	±15°
O	실의 뿌리에 사면의 반경	--	--
M	실 피치	±3.2mm	±3.2mm
N	실 지도	±3.2mm×thread 끝	±3.2mm×thread 끝
	나선 각	평가	평가
T	(축) 실 최고 폭	±1.3mm	±1.3mm
U	실 최고 (축) 강저 폭	--	--
B 유형을 위해, 어떤 실 고도든지의 최대 탈선은 테이블에서 지정된 허용가능한 탈선을 초과할 수 있습니다, 그러나 0.08mm의 허용가능한 탈선을 초과하면 안되고, 모두의 평균 고도는 주어진 탈선 범위와 일치하여 이어야 합니다 실을 뀁니다. 등급은 관의 축선에 근거를 둡니다.
