GOST 9567-75 20# 냉면 정밀 철강 파이프 기계 산업용 무선 철강 파이프
담당자 : Richard SHEN
전화 번호 : +86-13736164628
WhatsApp : +8613736164628
| 최소 주문 수량 : | 0.5tons | 가격 : | negotiable |
|---|---|---|---|
| 포장 세부 사항 : | 뭉치에서 | 배달 시간 : | 5-8 주 일 |
| 지불 조건 : | L / C, T / T | 공급 능력 : | 년 당 50000tons |
| 원래 장소: | 중국 | 브랜드 이름: | Torich |
|---|---|---|---|
| 인증: | ISO 9001 TS16945 | 모델 번호: | JIS |
|
상세 정보 |
|||
| 재료: | SUS304TB SUS304LTB는 310STB SUS316TB SUS316LTB를 의심합니다 | 표준: | SA213 SA213M A213 SA312 JIS G3464 |
|---|---|---|---|
| OD: | 6-325mm | WT: | 0.5-20mm |
| 길이: | 12m 최대 | 증명서: | PED ASME AD2000 CCS ABS GL LR BV KR NK |
| 하이 라이트: | 정밀도 스테인리스 배관,이음새가 없는 탄소 강철 관 |
||
제품 설명

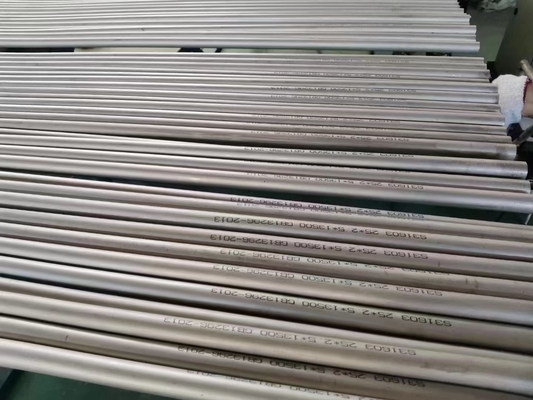

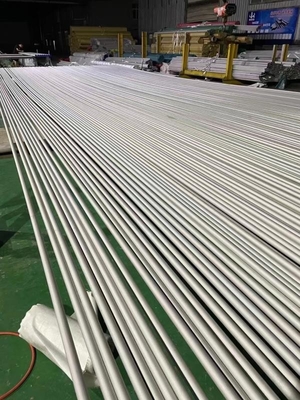

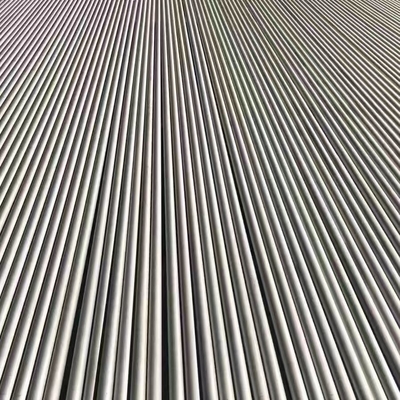

JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB 이음 없는강관은 보일러와 열교환기를 위해 사용합니다
재료 :SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
수율 힘 ≥175Mpa 또는 ≥206Mpa
인장 강도 ≥481Mpa 또는 ≥521Mpa
신장 ≥27% 또는 ≥35%
편평 시험 H=1.09t/(0.09+t/D)
플어링 테스트 60' 12%D
결정립 크기 JIS G051
수압시험 P=2Rt/D 그것이 비파괴적 결함 탐지에 의해 벌어질 수 있습니다
비파괴시험 : ECT
보일러와 열 교환기 튜브를 위한 JIS Ｇ 3463 오스테나이트계 스테인리스 강
압력 목적을 위한 이음 없는강관
방법을 생산하세요 :이음새가 없습니다
전달 조건 : 뜨거운 끝난 급탕은 끝났습니다
강철 등급 :314 316 317 347
관련 규격 :KS Ｄ 3577 ASTM 268 A249 A271 A632가 17455 BS3059 JIS Ｇ 0320 JIS Ｇ 0321 Ｊ를 울립니다
| 강철 등급과 화학조성 | ||||||||||
| 등급을 세엘 | 클래스 | Ｃ | Si | Mn | Ｐ | Ｓ | Ni | Cr | Mo | 기타 등등 |
| 304TB를 의심하세요 | 오스테니틱 | 0.08 최대 | 1.00 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 8.00-11.00 | 18.00-20.00 | - | - |
| 304HTB를 의심하세요 | 0.04-0.10 | 0.75 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 8.00-11.00 | 18.00-20.00 | - | - | |
| 304LTB를 의심하세요 | 0.030 최대 | 1.00 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 9.00-13.00 | 18.00-20.00 | - | - | |
| SUS310TB | 0.15 최대 | 1.50 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 19.00-22.00 | 24.00-26.00 | - | - | |
| SUS310STB | 0.08 최대 | 1.50 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 19.00-22.00 | 24.00-26.00 | - | ||
| 316TB를 의심하세요 | 0.08 최대 | 1.00 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
| 316HTB를 의심하세요 | 0.40-0.10 | 0.75 최대 | 2.00 최대 | 0.030 최대 | 0.030 최대 | 11.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
| SUS316LTB | 0.030 최대 | 1.00 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 12.00-16.00 | 16.00-18.00 | 2.00-3.00 | - | |
| SUS316TiTB | 0.080 최대 | 1.00 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | Ti :5*C %max | |
| SUS317TB | 0.080 최대 | 1.00 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
| SUS317LTB | 0.030 최대 | 1.00 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
| SUS347TB | 0.080 최대 | 1.00 최대 | 2.00 최대 | 0.040 최대 | 0.030 최대 | 9.00-13.00 | 17.00-19.00 | - | Nb :10*C %max | |
| SUS347HTB | 0.40-0.10 | 1.00 최대 | 2.00 최대 | 0.030 최대 | 0.030 최대 | 9.00-13.00 | 17.00-20.00 | - | Nb :8*C %-1.00 | |
| 강철 등급과 역학적 성질 | |||||
| 등급을 세엘 | 장력 트렝쓰 Mpa 분 |
증명 스트레스 Mpa 분 |
신장 % | ||
| OD<10mm | OD≥10mm OD<20mm | OD ≥20mm | |||
| No.11 시험편 | No.11 시험편 | No.11 시험편 No.12 시험편 |
|||
| 304TB를 의심하세요 | 520 | 205 | 27 | 30 | 35 |
| 304HTB를 의심하세요 | 520 | 205 | 27 | 30 | 35 |
| 304LTB를 의심하세요 | 480 | 175 | 27 | 30 | 35 |
| SUS310TB | 520 | 205 | 27 | 30 | 35 |
| SUS310STB | 520 | 205 | 27 | 30 | 35 |
| 316TB를 의심하세요 | 520 | 205 | 27 | 30 | 35 |
| 316HTB를 의심하세요 | 520 | 205 | 27 | 30 | 35 |
| SUS316LTB | 480 | 175 | 27 | 30 | 35 |
| SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
| SUS317TB | 520 | 205 | 27 | 30 | 35 |
| SUS317LTB | 480 | 175 | 27 | 30 | 35 |
| SUS347TB | 520 | 205 | 27 | 30 | 35 |
| SUS347HTB | 520 | 205 | 27 | 30 | 35 |
| OD 분할 밀리미터 |
OD 유닛에 허용한도 :밀리미터
|
||
| 뜨거운 끝난 인발관 | 추운 끝난 인발관 | 자동 아크는 튜브 레이저 용접관과 전기 저항 용접관을 용접했습니다 | |
| 40 이하 |
+0.4 -0.8 |
±0.25 | ±0.25 |
| 40 또는 위에게와 엑스크들. 50 | |||
| 50 또는 위에게와 엑스크들. 60 | |||
| 60 또는 위에게와 엑스크들. 80 | ±0.30 | ±0.30 | |
| 80 또는 위에게와 엑스크들. 100 | ±0.40 | ±0.40 | |
| 100 또는 위에게와 엑스크들. 120 |
+0.4 -1.2 |
+0.40 -0.60 |
+0.40 -0.60 |
| 120 또는 위에게와 엑스크들. 160 |
+0.4 -0.80 |
+0.40 -0.80 |
|
| 160 또는 위에게와 엑스크들. 200 |
+0.4 -1.8 |
+0.4 -1.2 |
+0.4 -1.20 |
| 200 또는 위에 |
+0.4 -2.4 |
+0.40 -1.60 |
+0.40 -1.60 |
발언 :
1. 페라이트의 추운 끝난 인발관과 자동 아크 용접관과 전기 저항 용접관의 OD 위의 허용한도는 25 밀리미터의 또는 위에 OD에 대해 25 mm,±0.15mm 이하의 OD에 대해 ±0.10mm일 것이고에게와 40 밀리미터의 또는 위에 OD에 대해 40 밀리미터와 ±0.20mm을 배제하고에게와 50 밀리미터를 배제합니다
2. 구매자는 ±0.20mm으로서의 OD에서 40 밀리미터 이하의 추운 끝난 인발관, 자동 아크 용접관, 레이저 용접관과 전기 저항 용접관의 OD에 허용한도를 상세화할 수 있습니다
| 벽 두께 위의 허용한도 | 제품의 방법의 분할 | 뜨거운 끝난 이음새가 없는 스틸튜브 | 추운 끝난 이음새가 없는 스틸튜브 | 전기 저항은 스틸튜브를 용접했습니다 | ||||
| 벽 두께의 분할 | 외부 지름(MM)의 분할 | 100 이하 | 100 또는 위에 | 40 이하 | 40 또는 위에 | 40 이하 | 40 또는 위에 | |
| 벽 두께 % 위의 허용한도 | 2 이하 | - | - | +0.4mm 0 |
+22 0 |
+0.4mm 0 |
+22 0 |
|
| 2 또는 위에게와 엑스크들. 2.4 | +40 0 |
- | +20 0 |
+20 0 |
||||
| 2.4 또는의 위에게와 엑스크들. 3.8 | +35 0 |
+35 0 |
||||||
| 3.8 또는의 위에게와 엑스크들. 4.6 | +33 0 |
+33 0 |
||||||
| 4.6 또는 뛰어넘으세요 | +28 0 |
+28 0 |
||||||
| 벽 두께 위의 허용한도 | - | 22.8개의 벽 두께 이내에 | - | - | ||||
| 분할 | 길이 허용 오차 | |
| 50 이하 OD | 7m 이하 |
+7mm 0 |
| 7m 이상 | 길이에서 모든 3 밀리미터 또는 그것의 일부의 주름을 위해 위쪽에 주어진 좋은 측면 허용한도에 3 밀리미터를 더하시오 그러면 그러나 최대값은 15 밀리미터일 것입니다 | |
| 50 이상 OD | 7m 이하 |
+10mm 0 |
| 7m 이상 | 길이에서 모든 3 밀리미터 또는 그것의 일부의 주름을 위해 위쪽에 주어진 좋은 측면 허용한도에 3 밀리미터를 더하시오 그러면 그러나 최대값은 15 밀리미터일 것입니다 | |
견고성 :로크웰B경도 90 최대
