장력 강도: | 700MPa보다 더 큽니다 | 압력: | 50MPa-300MPa |
---|---|---|---|
단 하나 길이: | 100Meter-800Meter | 허용한도: | 고객 요구 일치 |

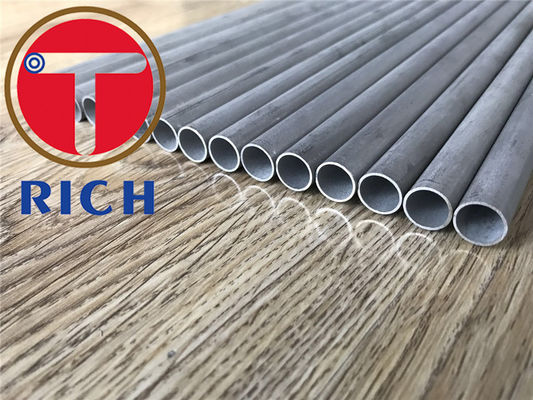

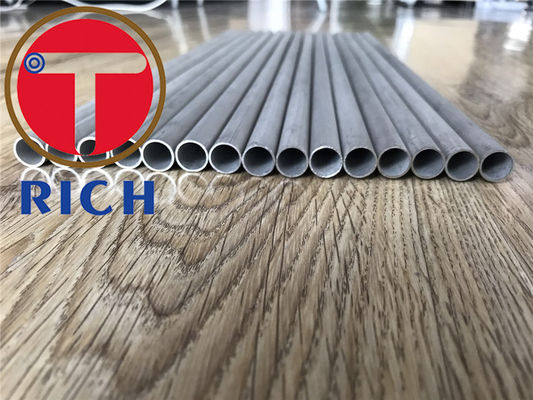

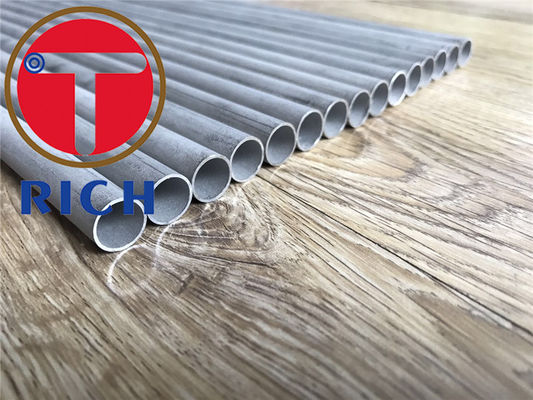

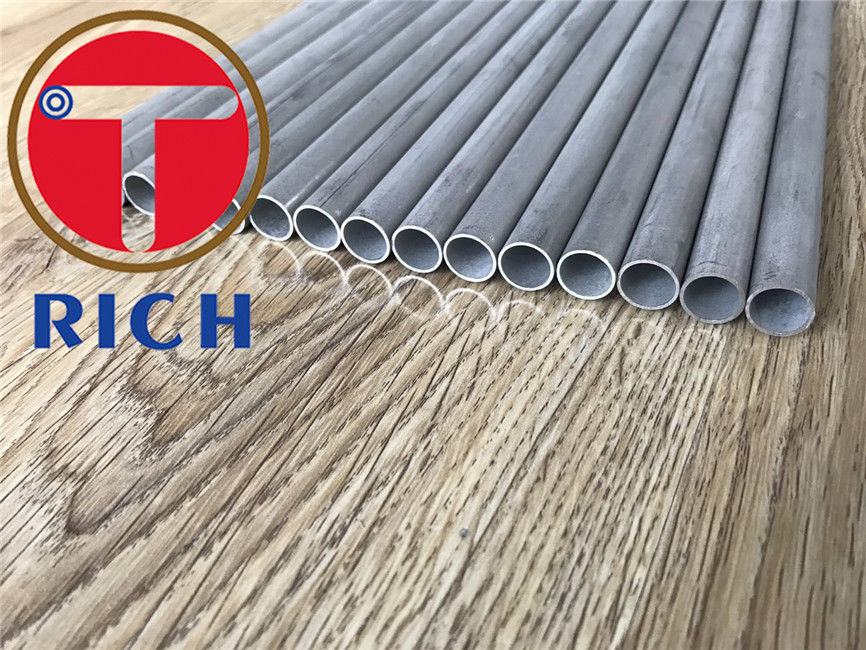

유체와 가스 트랜스포트를 위한 ASTM 790 S32750 듀플렉스 스테인리스강 파이프관
UNS 선임 | C | Si | Mn | P | S | Cr | Ni | Mo | 엔 | Cu |
최대 | 최대 | 최대 | 최대 | 최대 | ||||||
S31803 ( F51 ) | 0.03 | 1 | 2 | 0.03 | 0.02 | 21.0 - 23.0 | 4.5 - 6.5 4.5 - 6.5 | 2.5 - 3.5 2.5 - 3.5 | 0.08 - 0.20 0.08 - 0.20 | - |
S32205 ( F60 ) | 0.03 | 1 | 2 | 0.03 | 0.02 | 22.0 - 23.0 | 4.5 - 6.5 4.5 - 6.5 | 3.0 - 3.5 3.0 - 3.5 | 0.14 - 0.20 0.14 - 0.20 | - |
S32750 ( F53 ) | 0.03 | 0.8 | 1.2 | 0.035 | 0.02 | 24.0 - 26.0 | 6.0 - 8.0 6.0 - 8.0 | 3.0 - 5.0 3.0 - 5.0 | 0.24 - 0.32 | 0.5 최대 |
S32760 ( F55 ) | 0.05 | 1 | 1 | 0.03 | 0.01 | 24.0 - 26.0 | 6.0 - 8.0 6.0 - 8.0 | 3.0 - 4.0 3.0 - 4.0 | 0.20 - 0.30 | 0.50 -1.00 |
1 . 외경 : 10.3 밀리미터 - 1219 밀리미터 물질 등급 : S32205, S31803, S32304 ,
S32750, 2205, 2507 Etc
2 . 벽 두께 : 1.24 밀리미터 - 59.54 밀리미터
3 . 길이 : 고객의 요구조건에 따라서
4 . 표준 : ASTM A789 ; ASTM A790 ; EN 10216-5ect .
애플리케이션 | a) 석유 |
b) 화학 산업 | |
c) 기구 | |
d) 산업적 운송 | |
e) 기계적인 구조 산업 | |
f) 오프쇼어 생산 등과 같은 높은 부식 능력 파이프의 산업을 필요로 하세요 | |
장점 | a) 뛰어난 표면 마무리 |
b) 더 잘 기계적인 특성 | |
c) 더 정확한 차원 | |
d) 완전한 검사 방법과 정밀 검사 장비 |
DN | NPS(인치) | D(mm) | SCH5S | SCH10S | SCH40S | STD | SCH40 | SCH80 | XS | SCH80S | SCH160 | XXS |
100 | 4 | 114.30 | 2.11 | 3.05 | 6.02 | 6.02 | 6.02 | 8.56 | 8.56 | 8.56 | 13.49 | 17.12 |
125 | 5 | 141.30 | 2.77 | 3.40 | 6.55 | 6.55 | 6.55 | 9.53 | 9.53 | 9.53 | 15.88 | 19.05 |
150 | 6 | 168.30 | 2.77 | 3.40 | 7.11 | 7.11 | 7.11 | 10.97 | 10.97 | 10.97 | 18.26 | 21.95 |
200 | 8 | 219.10 | 2.77 | 3.76 | 8.18 | 8.18 | 8.18 | 12.70 | 12.70 | 12.70 | 23.01 | 22.23 |
250 | 10 | 273.10 | 3.40 | 4.19 | 9.27 | 9.27 | 9.27 | 15.09 | 12.70 | 12.70 | 28.58 | 25.40 |
