SA178a는 ASTM A178 전기 저항 용접법 열 교환기 튜브를 단련했습니다
담당자 : Richard SHEN
전화 번호 : +86-13736164628
WhatsApp : +8613736164628
상세 정보 |
|||
기반을 둔 튜브 재료: | ASTM A213 304 316 | 표준: | ASTM |
---|---|---|---|
팔: | 알라바마 | 애플리케이션: | 열교환기 |
합금한지 아닌지: | 비합금 | 이차적이 또는 전혀: | 비2차됩니다 |
하이 라이트: | astm a213 지느러미 붙은 스테인리스 강관,304 지느러미 붙은 스테인리스 강관,316 지느러미 붙은 스테인리스 강관 |
제품 설명

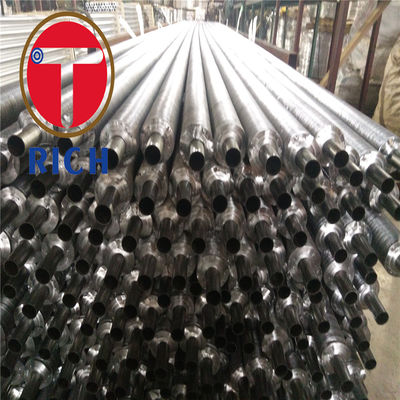

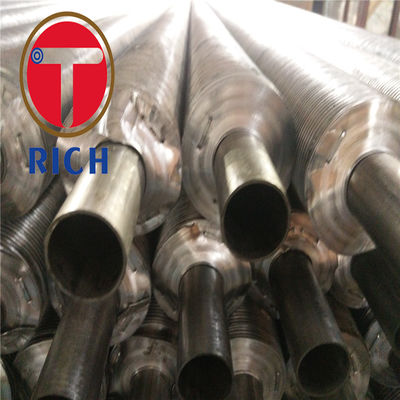

ASTM A213 304 316 핀 관 연결기 핀 관 공랭장치 핀형 파이프 열교환기는 스테인레스 스틸 튜빙을 핀으로 고정했습니다
핀형 관은 뜨거운 유체에서 튜브 벽을 통한 더 추운 유체까지 전열과 연관된 적용에서 사용됩니다. 그와 같은 열 전도가 발생할 수 있는 금리는 3가지 요인에 의존합니다 : (1) 2가지 유체 사이의 온도차 ; (2) 각각의 유체와 튜브 벽 사이의 열전도율 ; 그리고 (3) 각각 유체가 노출되는 표면적. 외부 표면 영역이 의미 심장하게 내면 영역보다 더 크지 않은 벌거벗은 (언핀드) 관의 경우에, 가장 낮은 열전도율과 유체는 총괄 열 전달 자율을 지시할 것입니다. 관 안에 있는 유체의 열전도율이 관 (예를 들면 증기 내부와 석유 외부) 밖에 여러 번 유체의 그것보다 클 때, 총괄 열 전달 비율은 관의 외면을 증가시킴으로써 매우 향상될 수 있습니다. 수학적 용어에서, 외부 표면 영역에 의해 증가한 외부 유체를 위한 열전도율의 생산은 내면 영역에 의해 증가한 안쪽 유체열 전송 계수의 생산과 더 밀접하게 일치하게 됩니다.
베이스 튜브 재료 : SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
핀 소재 : CS ; FPM67fins X 1.5 밀리미터 티에치케이 X 75 밀리미터 W X 160 밀리미터 H
제조 절차 :
그것은 나선형 기술, 동시에 강관의 강철 줄을 가열시키기 위한 발열원이 일체로 용접될 때 고주파 전원 공급기와 국내 특허 기술을 용접하는 고주파를 채택합니다
재료 : 강철, 탄소강, 기타 등등.
노출 튜브 OD : 25-63mm 핀 피치 : 8-30mm 핀 높이 : <200mm Fin="" Thick:="" 1="">
이름 | 베이스 튜브 (OD) 밀리미터 |
핀 피치 (밀리미터) |
길이 (m) |
|||
민 | 맥스 | 민 | 맥스 | 민 | 맥스 | |
압출 알루미늄 핀 관 | 12.7 | 51 | 2.1 | 10 | 0.5 | 20 |
L/LL/KL 알루미늄 핀은 지하철을 탑니다 | 19 | 51 | 2.1 | 3.2 | 0.5 | 15 |
내장된 알루미늄 핀 관 | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
로우 핀 관 | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
스파이럴 핀 관 | 12.7 | 70 | 0.5 | 20 | ||
전기 저항 용접법 HF 스파이럴 핀 관 | 16 | 219 | 3 | 25 | 0.5 | 28 |
전기 저항 용접법 HF 나선형 톱니형 핀 관 | 16 | 219 | 3 | 25 | 0.5 | 28 |
톱니 모양 폭(MM) 10 min~26 최대 |
톱니 모양 깊이(MM) 4 min~16 최대 |
|||||
전기 저항 용접법은 튜브를 흩뿌렸습니다 | 89 | 200 | 16 | 50 | 2 | 15 |
DC 전기 저항 용접법 H/HH 핀 관 | 25 | 51 | 9 | 25 | 1 | 15 |
H/HH 팔 | 길이(MM) 60 min-150 최대 |
두께(MM) 1.5 min~4 최대 |
폭(MM) 30 min~50 최대 |
애플리케이션
핀형 관이 사용되는 적용의 대표 실시예는 다음을 포함합니다 :
