제품 설명
보일러와 열교환기 GB/T 13296를 위한 이음새가 없는 스테인리스 관
Spec:
물자: 302
크기 범위: OD: 6-159mm
무게: 1-14mm
일반적인 길이: 3-12m
포용력:
뒤에 오는 테이블 또는 고객의 요구에 따르면.
외부 직경과 벽 간격의 허용한 탈선
분류 | 명목 치수 | 허용가능한 탈선 | |
W-H | OD | ≤140 | ±1.25%D |
>140 | ±1%D | ||
S | ≤3 | -40%S | |
>3~4 | -35%S | ||
>4~5 | -33%S | ||
>5 | -28%S | ||
W-C | OD | 6~30 |
+0.15 -0.20 |
>30~50 | ±0.30 | ||
>50 | ±0.75%D | ||
S | D≤38 | +20%S | |
D>38 | -22%S |
강철 급료 및 화학 성분
수 | 강철 급료 | 화학 성분 % | ||||||||
C | Si | Mn | P | S | Ni | 크롬 | Mo | 티타늄 | ||
1 | 0Cr18Ni9 | ≤0.07 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8.00~ 1.00 |
17.00~ 19.00 |
— | — |
2 | 1Cr18Ni9 | ≤0.15 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8.00~ 10.50 |
17.00~ 19.00 |
— | — |
3 | 1Cr19Ni9 | 0.04~0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8.00~ 12.00 |
18.00~ 20.00 |
— | — |
4 | 00Cr19Ni10 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8.00~ 12.00 |
18.00~ 20.00 |
— | — |
5 | 0Cr18Ni10Ti | ≤0.08 | ≤1.00 | ≤3.00 | ≤0.035 | ≤0.030 |
9.00~ 12.00 |
17.00~ 19.00 |
— | ≥5C |
6 | 1Cr18Ni11Ti | 0.04~0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 |
9.00~ 13.00 |
18.00~ 20.00 |
— |
4Xc~ 0.60 |
7 | 0Cr18Ni11Nb | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
9.00~ 13.00 |
17.00~ 20.00 |
— | — |
8 | 1Cr19Ni11Nb | 0.04~0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
9.00~ 13.00 |
17.00~ 20.00 |
— | — |
9 | 0Cr17Ni12Mo2 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
11.00~ 14.00 |
18.00~ 20.00 |
2.00~ 3.00 |
— |
10 | 1Cr17Ni12Mo2 | 0.04~0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 |
11.0~ 14.00 |
16.00~ 20.00 |
2.00~ 3.00 |
— |
추천된 열처리 체계 및 기계적 성질
수
|
강철 급료 | 추천된 열처리 체계 | 기계적 성질 | |||
장력 강도 Rm MPa |
플라스틱의 필수 장력 강도 Rp0.2/ MPa |
신장 A/ % |
조밀도 ρ/(kg/cm ³) |
|||
더 적은 보다는 | ||||||
1 | 0Cr18Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.93 |
2 | 1Cr18Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.90 |
3 | 1Cr19Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.93 |
4 | 00Cr19Ni10 | 1010℃~1150℃ | 480 | 175 | 35 | 7.93 |
5 | 0Cr18Ni10Ti |
920℃ ~1150℃ |
520 | 205 | 35 | 7.95 |
6 | 1Cr18Ni11Ti |
열간압연 ≥1095℃ 냉각 압연된 ≥1050℃ |
520 | 205 | 35 | 7.93 |
7 | 0Cr18Ni11Nb |
980℃ ~1150℃ |
520 | 205 | 35 | 7.98 |
8 | 1Cr19Ni11Nb |
열간압연 ≥1095℃ 냉각 압연된 ≥1050℃ |
520 | 205 | 35 | 8.00 |
9 | 0Cr17Ni12Mo2 | 1010℃~1150℃ | 520 | 205 | 35 | 7.98 |
10 | 1Cr17Ni12Mo2 | ≥1040℃ | 520 | 205 | 35 | 7.89 |
고열은 비 비례적인 연장 힘 단위 MPa N/㎜ ²를 제공합니다
강철 급료 | 온도 ℃ | ||||||||||
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | — |
1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | — |
100 000 h 튼튼한 강렬에 의하여 추천되는 자료 단위 MPa N/㎜ ²
강철 급료 | 100 000의 h 내구재 강렬 | ||||||||||
temperature/℃를 시험하십시오 | |||||||||||
600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
가공: W-H, W-C
기술적인 납품 상태: 열처리와 소금물에 절이기
의 분야에서 널리 이용되는: 보일러와 열교환기

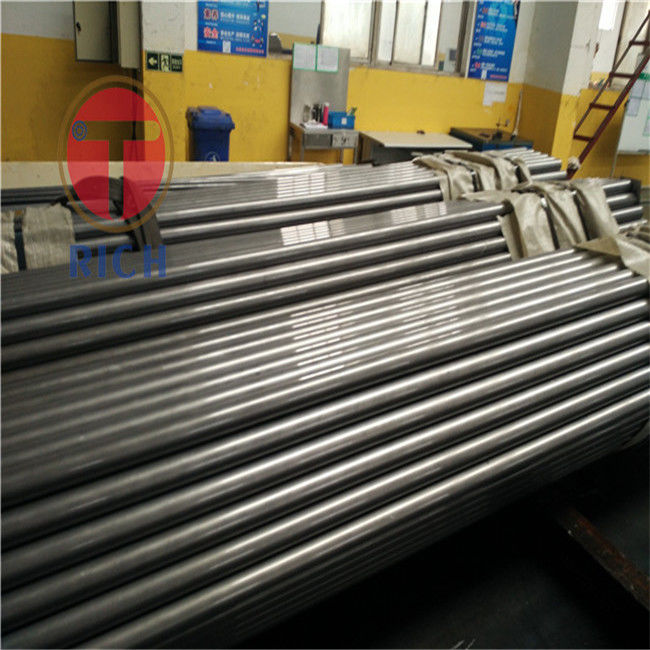

제품 이미지:
