ASTM A789 슈퍼 듀플렉스 2507 파이프
담당자 : Richard SHEN
전화 번호 : +86-13736164628
WhatsApp : +8613736164628
상세 정보 |
|||
자료: | 스테인리스 201/304/316 | 학년: | S30210 S30408 S30403 S31008 |
---|---|---|---|
표면: | 소금물에 절이기 | 기술: | 냉각 압연된 냉각 압연 |
OD: | 3-500MM | 무게: | 0.5-50mm |
하이 라이트: | 스테인리스 관 강철,대직경 스테인리스 관 |
제품 설명

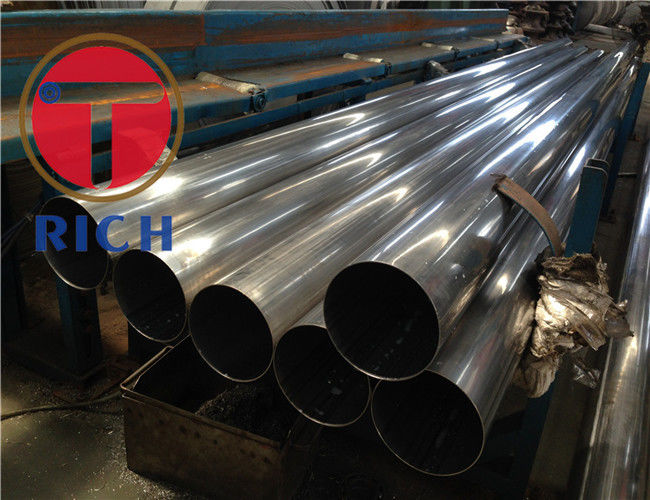

제품 이름: GB/T24593 12Cr18Ni9 06Cr18Ni11Ti 304/316Welded 오스테나이트계 보일러와 열 교환기 스테인리스 관
크기 범위: O.D.: 3-500mm W.T.: 0.5-50mm L: 고객의 실제적인 신청 및 생산에 따라 2000-12000mm.
신청: 보일러와 열 교환기를 위해
강철 급료: 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N, 019Cr19Mo2NbTi, 06Cr13Al
특성:
좋은 동심도
좋은 지상 질
좋은 OD와 ID 포용력
높은 정밀도
안정되어 있는 질
매끄러운 소밀
TORICH 품질 보증
OD의 Table1Tolerance
분류 | 명목상 OD | 허용한 포용력 | ||
PC | PB | PA | ||
H T |
<25 | ±0.20 | ±0.15 | ±0.10 |
≥25~<40 | ±0.30 | ±0.25 | ±0.20 | |
≥40~<63 | ±0.50 | ±0.30 | ±0.25 | |
≥63~<90 | ±0.60 | ±0.50 | ±0.40 | |
≥90~<159 | ±0.80 | ±0.65 | ±0.50 | |
≥159~<300 | ±0.8%D | ±0.7%D | ±0.5%D | |
≥300~<610 | ±0.1%D | ±0.8%D | ±0.6%D | |
≥10 | 의정서 | 의정서 | 의정서 | |
WC SP |
<25 | ±0.15 | ±0.12 | ±0.10 |
≥25~<40 | ±0.20 | ±0.15 | ±0.13 | |
≥40~<50 | ±0.20 | ±0.18 | ±0.15 | |
≥50~<60 | ±0.25 | ±0.20 | ±0.18 | |
≥60~<90 | ±0.30 | ±0.28 | ±0.25 | |
≥90~<100 | ±0.40 | ±0.35 | ±0.30 | |
≥100~<200 | ±0.5%D | ±0.4%D | 의정서 | |
≥200 | 의정서 | 의정서 | 의정서 |
무게의 테이블 2Tolerance
명목상 무게 | 허용한 포용력 |
<0.5 | ±0..10 |
≥0.5~1.0 | ±0.15 |
>1.0~2.0 | ±0.20 |
>2.0~<4.0 | ±0.30 |
≥4.0 | ±10%S |
도표 3 구부리는 정도
명목상 벽 Thickness/mm | 구부리는 정도 (mm/m) |
≤108 | ≤1.0 |
>108~325 | ≤1.5 |
>325 | ≤2.5 |
도표 3 화학 성분
강철 급료 | 화학 compositon % | ||||||||
C | Si | Mn | P | S | Ni | 크롬 | Mo | N | |
12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~10.00 |
17.00 ~19.00 |
— | 0.10 |
06Cr18Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~11.00 |
18.00 ~20.00 |
— | — |
022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~12.00 |
18.00 ~20.00 |
— | — |
07Cr19Ni10 | 0.04~0.10 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~11.00 |
18.00 ~20.00 |
— | — |
06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~11.00 |
18.00 ~20.00 |
— |
0.10 ~0.16 |
022Cr19Ni10N | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00~11.00 |
18.00 ~20.00 |
— |
0.10 ~0.16 |
10Cr18Ni12 | 0.12 | 1.00 | 2.00 | 0.035 | 0.03 | 10.50~13.00 |
18.00 ~20.00 |
— | — |
06Cr23Ni13 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 12.00~15.00 |
17.00 ~19.00 |
— | — |
03Cr25Ni20 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 19.00~22.00 |
22.00 ~24.00 |
— | — |
06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~14.00 |
24.00 ~26.00 |
2.00 ~3.00 |
— |
022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~14.00 |
16.00 ~18.00 |
2.00 ~3.00 |
— |
06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~14.00 |
16.00 18.00 |
2.00 ~3.00 |
— |
06Cr17Ni12MoN | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~13.00 |
16.00 ~18.00 |
2.00 ~3.00 |
0.10 ~0.16 |
022Cr17Ni12Mo2N | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00~13.00 |
16.00 ~18.00 |
2.00 ~3.00 |
0.10 ~0.16 |
06Cr19Ni13Mo3 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 11.00~15.00 |
16.00 ~18.00 |
3.00 ~4.00 |
— |
도표 4 기계적 성질
아니다. | No.in GB/T20878 | 통일된 디지털 방식으로 부호 | 강철 급료 | 추천된 열처리 체계 | 장력 재산 | 경도 | |||
장력 강도 Rm/(N/MM2) |
플라스틱 형의 규정된 신장 힘 Rp0.2/(N/mm2) |
신장 A/% |
HRB | ||||||
≥ | ≤ | ||||||||
1 | 13 | S30210 | 12Cr18Ni9 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
2 | 17 | S30408 | 06Cr19Ni10 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
3 | 18 | S30409 | 022Cr19Ni10 | ≥1040℃.Rapid 냉각 | 485 | 170 | 35 | 90 | |
4 | 19 | S30458 | 07Cr19Ni10 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
5 | 23 | S30458 | 06Cr19Ni10N | ≥1040℃.Rapid 냉각 | 550 | 240 | 35 | 90 | |
6 | 25 | S30453 | 022Cr19Ni10N | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
7 | 26 | S30510 | 10Cr18Ni12 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
8 | 32 | S30908 | 06Cr23Ni13 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
9 | 35 | S31008 | 06Cr23Ni20 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
10 | 38 | S31608 | 06Cr17Ni12Mo2 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
11 | 39 | S31603 | 022Cr17Ni12Mo2 | ≥1040℃.Rapid 냉각 | 485 | 170 | 35 | 90 | |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
13 | 43 | S31658 | 06Cr17Ni12Mo2N | ≥1040℃.Rapid 냉각 | 550 | 240 | 35 | 90 | |
14 | 44 | S31653 | 022Cr17Ni12Mo2N | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
15 | 49 | S31708 | 06Cr19Ni13Mo3 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
16 | 50 | S31703 | 022Cr19Ni13Mo3 | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
17 | 55 | S32168 | 06Cr18Ni11Ti | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
18 | 62 | S34778 | 06Cr18Ni11Nb | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 | |
19 | 63 | S34779 | 07Cr18Ni11Nb | ≥1040℃.Rapid 냉각 | 515 | 205 | 35 | 90 |
도표 5 검사 품목과 간색 양
검사 품목 | 표본 추출 양 |
화학 성분 |
각 로 1개 표본을 가지고 가십시오 |
장력 시험 | 2개의 시험관에 각 배치를 위한 1개 표본 |
경도 시험 | 2개의 시험관에 각 배치를 위한 1개 표본 |
시험을 평평하게 하기 | 2개의 시험관에 각 배치를 위한 1개 표본 |
감기는 시험 | 2개의 시험관에 각 배치를 위한 1개 표본 |
확장 시험 | 2개의 시험관에 각 배치를 위한 1개 표본 |
반전된 구부리는 시험 | 관의 각 450M에 1개 표본 |
경도 flattenin 시험 | 2개의 시험관에 각 배치를 위한 1개 표본 |
수압 시험 | 조각 당 |
와전류 하자 탐지 | 조각 당 |
입자 간 부식 시험 | 2개의 시험관에 각 배치를 위한 1개 표본 |
입자 크기 시험 | 2개의 시험관에 각 배치를 위한 1개 표본 |
광선 탐지 | 조각 당 |
수중 공기 견고 시험 | 조각 당 |
