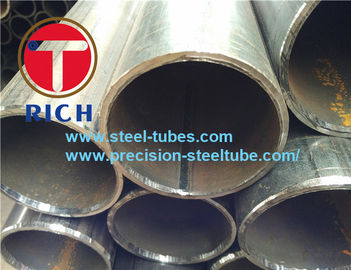

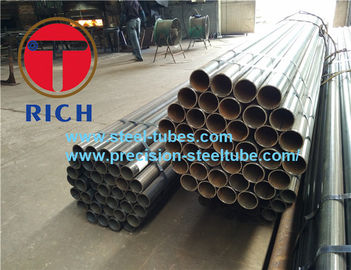

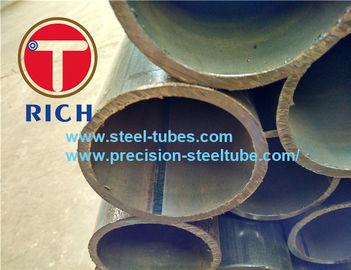

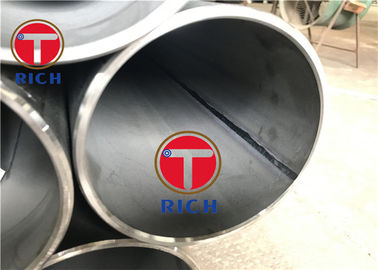

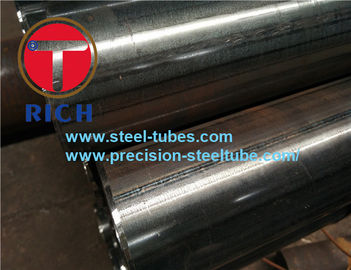

DIN 2393 St37-2 용접 철강 튜브 정밀 냉수 용접 철강 파이프
|
제품 상세 정보:
|
|
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TORICH |
| 인증: | ISO 9001,ISO 14001,TS 16949 |
| 모델 번호: | GB/T14291 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 3 톤 |
| 가격: | USD 500-900 Tons |
| 포장 세부 사항: | 나무 상자에서 합판 케이스에서는. |
| 배달 시간: | 30 일 일 |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 50000tons/Year |
|
상세 정보 |
|||
| 키워드: | 강철 관 | 유형: | 강철 관 |
|---|---|---|---|
| 표면: | 기름을 바르는 | 자료: | Q195 Q215 Q235 Q295 Q345 |
| 모양: | 라운드 | 길이: | 3-12m |
| OD: | 21-660mm | 무게: | 0.6-18mm |
| 하이 라이트: | 용접된 강 관,전기 저항 용접된 강철 관 |
||
제품 설명
도표 1 외부 직경, 벽 Thicknes, 이론적인 무게 및 시험 압력
| Norminal 외부 직경 (D)/mm | Norminal 벽 Thickness/mm | 이론적인 무게 (kg/m) | 시험 압력/MPa | ||
| Q235A, Q235B | Q295A, Q295B | Q345A, Q345B | |||
| 21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
| 21.3 | 3 | 1.35 | 15 | 15 | 15 |
| 21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
| 25 | 2.5 | 1.39 | 15 | 15 | 15 |
| 25 | 3 | 1.63 | 15 | 15 | 15 |
| 25 | 3.5 | 1.86 | 15 | 15 | 15 |
| 25 | 4 | 2.07 | 15 | 15 | 15 |
| 26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
| 26.9 | 3 | 1.77 | 15 | 15 | 15 |
| 26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
| 26.9 | 4 | 2.26 | 15 | 15 | 15 |
| 31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
| 31.8 | 3 | 2.13 | 15 | 15 | 15 |
| 31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
| 31.8 | 4 | 2.74 | 15 | 15 | 15 |
| 33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
| 33.7 | 3 | 2.27 | 15 | 15 | 15 |
| 33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
| 33.7 | 4 | 2.93 | 15 | 15 | 15 |
| 38 | 2.5 | 2.19 | 15 | 15 | 15 |
| 38 | 3 | 2.59 | 15 | 15 | 15 |
| 38 | 3.5 | 2.98 | 15 | 15 | 15 |
| 38 | 4 | 3.35 | 15 | 15 | 15 |
| 40 | 2.5 | 2.31 | 15 | 15 | 15 |
| 40 | 3 | 2.74 | 15 | 15 | 15 |
| 40 | 3.5 | 3.15 | 15 | 15 | 15 |
| 40 | 4 | 3.55 | 15 | 15 | 15 |
| 42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
| 42.4 | 3 | 2.91 | 15 | 15 | 15 |
| 42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
| 42.4 | 4 | 3.79 | 15 | 15 | 15 |
| 48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
| 48.3 | 3 | 3.35 | 15 | 15 | 15 |
| 48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
| 48.3 | 4 | 4.37 | 15 | 15 | 15 |
| 51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
외부 직경과 벽 간격의 도표 2 허용가능한 탈선
| 명목상 외부 직경 D | 외부 직경의 허용가능한 탈선 | 벽 간격의 허용한 탈선 |
| D≤48.3 | ±0.50 | ±10%S |
| 48.3<D≤273 | ±1%D | |
| D≤273 | ±0.75%D |
도표 3 기계적 성질
| 급료 |
장력 강도 N/m |
낮추십시오 항복 강도를 N/m |
신장 A% 더 적은 아닙니다 보다는 |
|
| D ≤168.3 | D >168.3 | |||
| Q235A, Q235B | 375 | 235 | 15 | 20 |
| Q295A, Q295B | 390 | 295 | 13 | 18 |
| Q345A, Q345B | 470 | 345 | 13 | 18 |
| 주: 장력 시험 중재 시간은 경도 표본에 근거를 둡니다. | ||||
강관의 도표 4 검사 품목, 시험 방법 및 표본 추출 수
| 아니다 | 검사 프로젝트 | 표본 추출 방법과 시험 방법 | 표본 추출 양 |
| 1 | 화학 성분 | GB/T 20066, GB/T 223, GB/T 4336 | 1개의 씩으로 (양철통) |
| 2 | 장력 시험 | GB/T 228, GB/T 2975 | 1개의 씩 배치 |
| 3 | 장력 시험 | GB/T 241 | 덧붙여 말하면 |
| 4 | 초음파 검사 | GB/T18256 | 덧붙여 말하면 |
| 5 | 와전류 하자 탐지 | GB/T 7735 | 덧붙여 말하면 |
| 6 | 구부리는 시험 | GB/T 244 | 배치 당 2 |
| 7 | 시험을 평평하게 하기 | GB/T 246 | 4 씩 목록 |
