상세 정보 |
|||
키워드: | 낮 온도 서비스 배관을 위한 이음새가 없는 강철 관 | 유형: | 이음새가 없는 강철 관 |
---|---|---|---|
표면: | 기름을 바르는 | 자료: | 16MnDG, 10MnDG, 09DG, 09Mn2VDG, 06Ni3MoDG |
모양: | 라운드 | 길이: | 4-12m |
OD: | 5-450mm | 무게: | 0.5-50mm |
하이 라이트: | 원활한 강철 파이프,이음새가 없는 탄소 강철 관 |
제품 설명

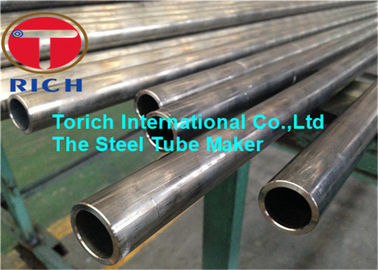

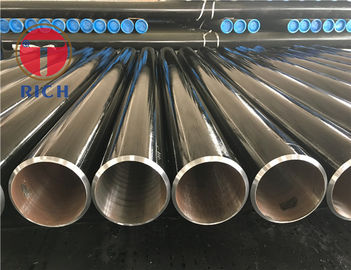

낮 온도 서비스 배관을 위한 TORICH GB/T 18984 이음새가 없는 강철 관
신청: 낮 온도 서비스 배관을 위해
물자: 16MnDG, 10MnDG, 09DG, 09Mn2VDG, 06Ni3MoDG
단위: mm
뜨거운 목록 (밀어남, 확장) 강철 관 | 냉각 압연 (목록) 강철 관 | ||||||
Diamension | 포용력 | Diamension | 포용력 | ||||
정규적인 수준 PA | 고도 PC | 정규적인 수준 PA | 고도 PC | ||||
명목상 외부 직경 | <76.1 | ±1.25%D | ±0.60 | 명목상 외부 직경 | <12.7 | ±0.30 | ±0.10 |
76.1~<139.7 | ±0.80 | 12.7~<38.1 | ±0.30 | ±0.15 | |||
139.7~<273.1 | ±1.5%D | ±1.20 | 38.1~<88.9 | ±0.40 | ±0.30 | ||
88.9~<139.7 | ±0.9%D | ±0.40 | |||||
273.1~<323.9 | ±1.60 | 139.7~<203.2 | ±0.80 | ||||
203.2~<219.1 | ±1.10 | ||||||
≥323.9 | ±0.6%D | 219.1~<323.9 | ±1.60 | ||||
≥323.9 | ±0.5%D | ||||||
명목상 벽 Thinckness | 모든 벽 간격 | +15%S | ±12.5%S | 명목상 벽 Thinckness | 모든 벽 간격 | +12.5%S | ±10%S |
OD와 무게의 허용한 탈선 포용력
Classfication | 강철 크기 | 허용한 포용력 | |
W-H | OD | <351 | ±1.0%D |
≥351 | ±1.25%D | ||
무게 | ≤25 | ±12.5%S | |
W-C | OD | ≤30 | ±0.20 |
>30~50 | ±0.30 | ||
>50 | ±0.75%D | ||
무게 | ≤3 | +12.5%S | |
>3 | ±10%S |
강철 급료 및 화학 성분
강철 급료 | 화학물질 composition/% | |||||||
C | Si | Mn | P | S | Ni | Mo | V | |
16MnDG | 0.12~0.20 | 0.20~0.55 | 1.20~1.60 | ≤0.025 | ≤0.025 | — | — | — |
10MnDG | ≤0.13 | 0.17~0.37 | ≤1.35 | ≤0.025 | ≤0.025 | — | — | ≤0.07 |
09DG | ≤0.12 | 0.17~0.37 | ≤0.95 | ≤0.025 | ≤0.025 | — | — | ≤0.07 |
09Mn2VDG | ≤0.12 | 0.17~0.37 | ≤1.85 | ≤0.025 | ≤0.025 | — | — | ≤0.12 |
06Ni3MoDG | ≤0.08 | 0.17~0.37 | ≤0.85 | ≤0.025 | ≤0.025 | — | — | ≤0.05 |
강철 관의 경도 기계적 성질
강철 급료 | 장력 강도 | 항복 강도 Rp0.2/MPa를 낮추십시오 | 신장 A/% | |||
S≤16mm | S>16mm | 표본 1 | 표본 2 | 표본 3 | ||
16MnDG | 490~665 | ≥325 | ≥315 | ≥30 | ||
10MnDG | ≥400 | ≥240 | ≥35 | |||
09DG | ≥385 | ≥210 | ≥30 | |||
09Mn2VDG | ≥450 | ≥300 | ≥30 | |||
06Ni3MoDG | ≥455 | ≥250 | ≥30 |
강철 관의 테스트 품목 그리고 표본 추출 양
수 | 테스트 품목 | 표본 추출 양 |
1 | 화학 성분 | 각 로에서 1개 표본 |
2 | 장력 시험 | 각 배치에 2개의 강철 관의 각각에서 1개 표본 |
3 | 경도 시험 | 각 배치에 2개의 강철 관의 각각에서 1개 표본 |
4 | 초음파 테스트 | 모두 |
5 | 수압 시험 | 모두 |
