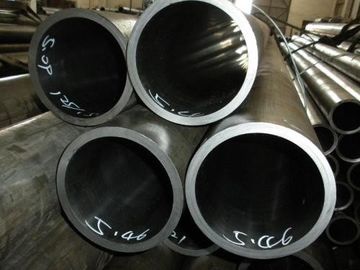

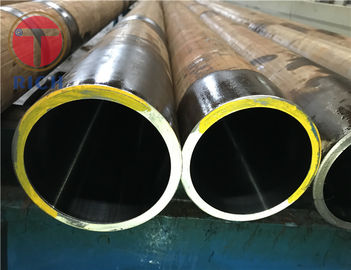

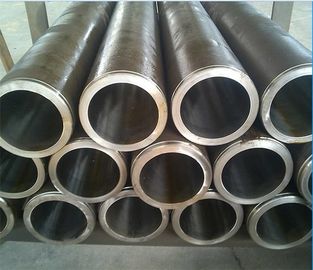

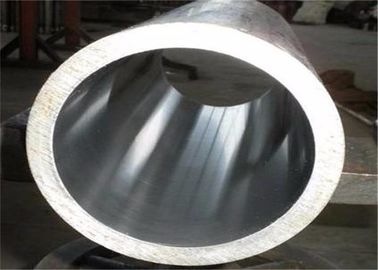

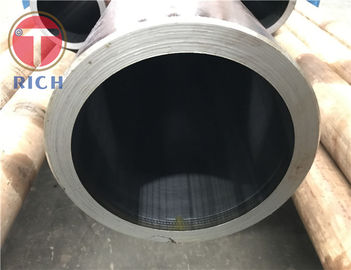

EN10305-2 St52 용접 냉간 압연 튜브 유압 실린더 용 Honed Tube

제품 설명

EN10305-2 St52 액압 실린더용 용접 냉간 압연 튜브 호닝 튜브



신청:

자동차 산업을 위해

기계용

오일 실린더 튜브

오토바이 완충기
자동 쇼크 업소버 내부 실린더

텔레스코픽 실린더


크기 범위:
ID.: 20-650mm 무게: 1-50mm L: max12000mm



강철 등급:

 E155, E195, E235, E275, E355.S45C



강종 및 화학성분

강철 등급		씨	시	미네소타	NS	NS
강철 이름	강철 번호	최대	최대	최대	최대	최대
E155	1.0033	0.11	0.35	0.70	0.025	0.025
E195	1.0034	0.15	0.35	0.70	0.025	0.025
E235	1.0308	0.17	0.35	1.20	0.025	0.025
E275	1.0225	0.21	0.35	1.40	0.025	0.025
E355	1.0580	0.22	0.35	1.60	0.025	0.025



열처리 방법:

+참조, +LCc, +SR, +광고, +N

참고: 고객 요청에 따라 특수강 등급도 제공됩니다.

문의시 강종 및 열처리 방법을 기재해주세요!



적용 대상:







테스트 방법:

인장 시험



평탄화 시험



드리프트 확장 테스트



치수 검사



거칠기 측정



육안 검사



비파괴 검사

NS.세로 결함 테스트-

- 와전류 테스트 - EN10246-3, 레벨 E3

- 초음파 테스트 - EN10246-7, 레벨 U3



NS.누출 방지

- 기밀성 검증을 위한 비파괴 검사는 EN10246-1에 따라 수행되어야 합니다.





EN10305 "정밀 애플리케이션용 강관 - 기술 납품 조건"이라는 일반 제목 아래 다음 부품으로 구성됩니다.



1부: 원활한 냉간 압연 튜브



파트 2: 용접된 냉간 압연 튜브



파트 3: 용접된 콜드 사이즈 튜브



4부: 유압 및 공압 전원 시스템용 이음매 없는 냉간 압연 튜브



파트 5: 용접 및 냉간 크기의 정사각형 및 직사각형 튜브



파트 6: 유압 및 공압 전력 시스템용 용접 냉간 압연 튜브



규범적 참조:



EN10002-1, 금속 재료 - 인장 시험 - 파트 1: 주위 온도에서의 시험 방법



EN10020, 철강 등급의 정의 및 분류



EN10021, 철강 및 철 제품에 대한 일반 기술 납품 요구사항



EN10027-1, 철강 지정 시스템 - 파트 1 : 철강 이름, 주요 기호



EN10027-2, 철강 지정 시스템 - 파트 2: 수치 시스템



EN10052, 철 제품에 대한 열처리 용어의 어휘.



EN10204, 금속 제품 - 검사 문서의 종류



EN10233, 금속 재료 - 튜브 - 평탄화 테스트



EN10234, 금속 재료 - 튜브 - 드리프트 확장 테스트



EN10246-1, 강관의 비파괴 검사 - 파트 1: 유압 누출 기밀성 검증을 위한 이음매 없는 용접(수중 아크 용접 제외) 강자성 강관의 자동 전자기 테스트



EN10246-3, 강관의 비파괴 검사 - 파트 3: 결함 감지를 위한 이음매 없는 용접(수중 아크 용접 제외) 강관의 자동 와전류 테스트



EN10246-5,강관의 비파괴 검사 - 파트 5: 길이 방향 결함 감지를 위한 이음매 없는 용접(수중 아크 용접 제외) 강자성 강관의 자동 전체 주변 자기 변환기/플럭스 누출 테스트



EN10246-7, 강관의 비파괴 검사 - 레벨 1 및 2 비파괴 검사 인력의 자격 및 능력.



EN ISO377, 철강 및 철강 제품 - 기계적 테스트를 위한 샘플 및 시험편의 위치 및 준비(ISO 377:1997)



EN ISO 2566-1, 강철 - 연신율 값 변환 - 1부: 탄소강 및 저합금강(EN102566-1:1984)



EN 10168, 철강 제품 - 검사 문서 - 목록 정보 및 설명



ENV10220, 이음매 없는 용접 강관 - 단위 길이당 치수 및 질량



EN10266, 강철 튜브, 피팅 및 구조용 중공 섹션 - 제품 표준에 사용하기 위한 정의 및 기호



EN ISO 4287, 기하학적 제품 사양(GPS) - 표면 질감: 프로파일 방법 - 용어, 정의 및 표면 질감 매개변수( ISO 4287:1997)
