SA178a는 ASTM A178 전기 저항 용접법 열 교환기 튜브를 단련했습니다
담당자 : Richard SHEN
전화 번호 : +86-13736164628
WhatsApp : +8613736164628
상세 정보 |
|||
재료 재료: | 탄소강, 스테인레스 강, 합금 강 | 타입: | KL,L, LL,H |
---|---|---|---|
사이즈: | OD :16-140mm WT :2-10mm | 애플리케이션: | 공랭장치, 관식 히터 기타 등등 |
MTC: | En10204.3.2B | 길이: | 1-25M |
하이 라이트: | 2mm 열교환기 튜브,2mm 핀 튜브 열교환기,열교환기 튜브 torich |
제품 설명

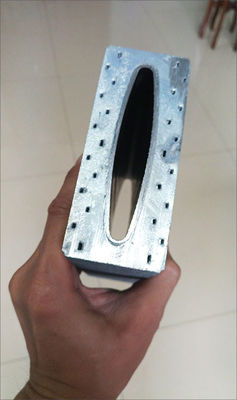

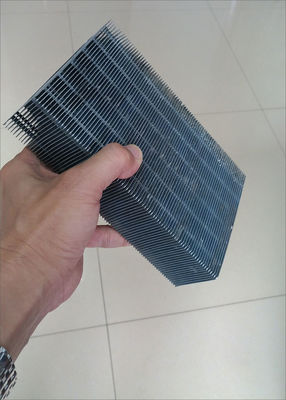

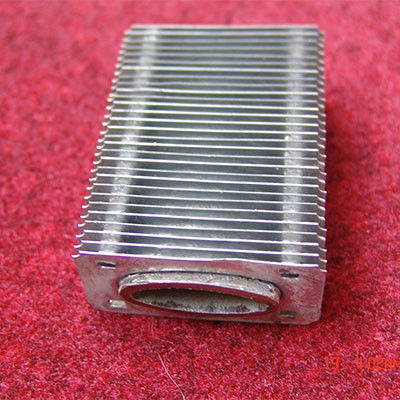

지느러미 붙은 관 타원형 유형 편평한 관 열교환기 나선형 지느러미 붙은 관
타원형 핀 튜브[1]는 베이스 튜브 타원형 튜브와 외부 핀으로 구성된 열교환 요소입니다.일반적인 것은 타원형 직사각형 지느러미 붙은 관, 타원형 타원형 지느러미 붙은 관, 타원형 둥근 지느러미 붙은 관, 나선형 타원형 편평한 관, 타원형 H 모양 지느러미 붙은 관 등입니다.타원형 핀 튜브는 원형 핀 튜브보다 우수한 성능으로 인해 주목을 받고 있습니다.현재 타원형 핀 튜브는 에틸렌 및 정유와 같은 산업 분야에서 널리 사용되었습니다.타원형 핀 튜브는 열교환 장비의 고효율 열교환 요소로 사용됩니다.튜브 외부의 작은 흐름 저항과 높은 열교환 효율은 열교환 장비를 작고 가볍고 효율적이며 소형화합니다.그들의 연구에서 많은 결과를 얻었지만 여전히 수행해야 할 연구 작업이 많이 있습니다.
관 길이:고객별
튜브 단면 치수:36 X 14 (mm X mm)
관 벽 두께:2mm
핀 튜브 단면치수: 55 X 26(mm X mm)
핀 기본 두께:0.3mm
핀 피치: 2.4mm(416핀/m)
튜브 재질:10 # (중국 튜브)
핀 재질:SPCC
특징:
(1) 원형 튜브 지느러미 붙은 튜브와 비교할 때 타원형 지느러미 붙은 튜브는 컴팩트 레이아웃을 달성하기가 더 쉬워 전체 열교환기의 전체 부피를 줄여 설치 공간을 줄입니다.
(2) 타원형 핀 튜브의 형상 특성으로 인해 공기 측 저항이 작고 유체 간의 열 전달 계수가 증가합니다.튜브의 열 저항은 상대적으로 작아 튜브의 유체의 열 전달을 증가시킵니다.
(3) 타원형 지느러미 붙은 관의 열전달 면적은 단면적이 같은 원형 관의 열전달 면적보다 큽니다.이는 타원형 튜브의 열전달 둘레가 동일한 단면적에서 상대적으로 길기 때문입니다.
(4) 가장 일반적으로 사용되는 타원형 핀 튜브는 직사각형 스틸 핀으로 강도가 높으며 베이스 튜브는 겨울철 동결 및 균열에 적합하지 않으며 수명이 길다.
(5) 타원형 지느러미 붙은 관은 더 조밀하게 배열될 수 있기 때문에, 관의 앞줄은 뒷줄에 더 큰 충격을 줍니다.튜브 뒤쪽 열의 핀 간격은 튜브 외부의 흐름 저항을 줄이기 위해 늘릴 수 있지만 튜브 열의 수는 너무 커서는 안됩니다..
지느러미 붙은 관 타원형 유형 편평한 관 열교환기 나선형 지느러미 붙은 관
