브라운 Fintube 머리핀 열교환기 Aisi에 의하여 끼워넣어진 탄미익 관 1mm 간격

제품 설명

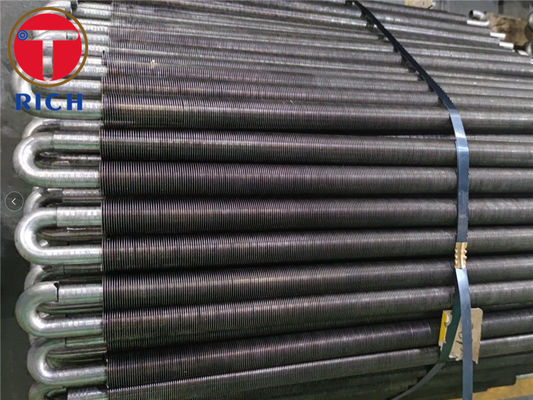

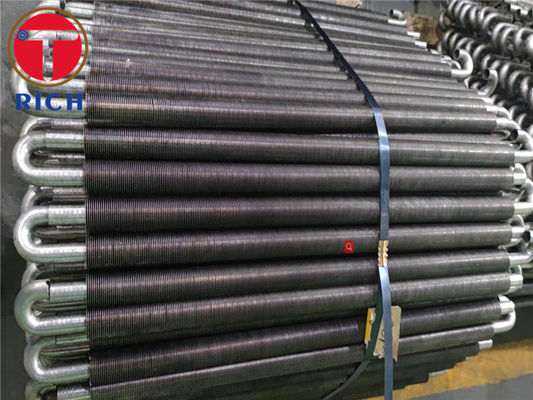

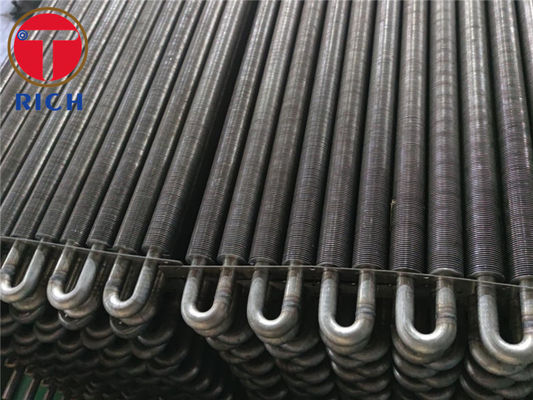

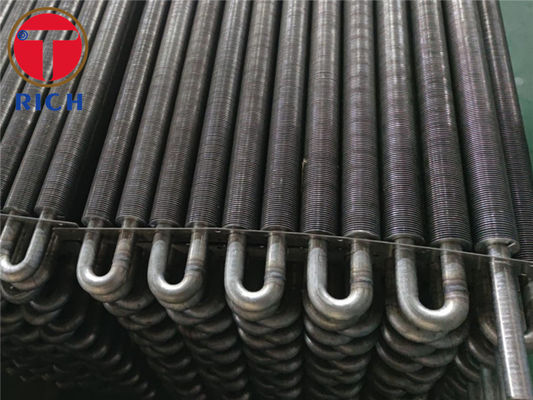

브라운 핀튜브 헤어핀 열교환기 브라운 핀튜브 임베디드 핀튜브

임베디드 핀 튜브 생산 라인 장비는 수년 후에 성공적으로 제조됩니다.

경험과 실천을 바탕으로 시장에 잇달아 진출하고 있습니다.장비가 업그레이드됩니다

영국 임베디드 핀 튜브 장비의 고급 기술과 관련하여.PLC 제어

모드는 국내 생산 요구 사항에 따라 개발, 간단한 조작 - 가공 -

완벽한 지원 시설 및 생산된 제품은 고급 장비와 비교할 수 있습니다.

상감 나선형 지느러미 파이프는 강관에 일정한 너비와 깊이의 나선형 홈을 전처리하는 것으로,

그런 다음 선반의 강관에 강판을 상감하십시오.권선 과정에서 특정 예압으로 인해

강철 스트립은 강철 사이의 특정 접촉 영역을 보장하기 위해 나선형 홈에 단단히 묶여 있습니다.

스트립과 강관.강철 스트립이 스프링백 및 떨어지는 것을 방지하기 위해 강철의 양쪽 끝

스트립은 강관에 용접되어야 합니다.인레이를 용이하게 하기 위해 사이에 일정한 측면 간격이 있어야 합니다.

강철 스트립과 나선형 홈.측면 간극이 너무 작아 간섭을 형성하지 않으면 모자이크 처리가 어렵습니다.

원활하게 진행합니다.또한, 감긴 강철 스트립에는 항상 일정한 반동이 있어 강철 스트립을 만듭니다.

나선형 홈의 바닥 표면은 잘 연결될 수 없습니다.

내장형 나선형 핀 튜브(임베디드) 장비에 대한 제품 처리 요구 사항

1 모자이크 깊이와 안정성

1.1 당기는 힘 테스트: 8kg 이상 또는 알루미늄 스트립 찢어짐

1.2 인레이 깊이: 로 튜브의 벽 두께에 따라 0.35 ~ 0.5

1.3 인레이 안정성: 각 교대조에서 첫 번째 조각의 인발력 샘플이 1.1의 요구 사항을 충족합니다.

1.4 매립된 파이프는 스테인리스강과 탄소강으로 만들어지며 파이프의 벽 두께는 다음과 같아야 합니다.

2mm보다 작지 않을 것

1.5 내장 파이프 직경 DN20 ~ 38 (1.5 요구 사항에 따른 영국 미국 표준)

1.6 매립 후 파이프 표면에 균열이나 균열이 없을 것

1.7 상감 조각의 높이는 파이프 직경에 따라 계산되어야 합니다. 일반적으로 파이프 직경의 절반,

단, 57mm 이하

2 제품 치수 정확도

2.1 날개 세그먼트의 총 길이는 -5mm ~ + 5mm이고 세그먼트 동작 정확도는 -0.3mm ~ + 0.4mm입니다.

2.2 슬라이스 간격 + 0.21mm 이상

2.3 핀과 강관의 직각도 - 1도 ~ + 1도

2.4 인레이 평탄도는 -0.1mm ~ + 0.1mm, 핀 자체의 두께 공차로 인한 높이 차이 제외

2.5 인레이 높이 차이 - 0.1mm ~ + 0.1mm, 핀 자체의 치수 공차로 인한 높이 차이 제외

2.6 동일한 강관 재료, 동일한 피치 및 핀 수, 다른 핀 튜브의 길이 조건에서

인레이 후 동일하게 변경

3 모자이크 속도

베이스 파이프의 외경은 파이프 직경 및 시트 간격에 따라 20 ~ 50
