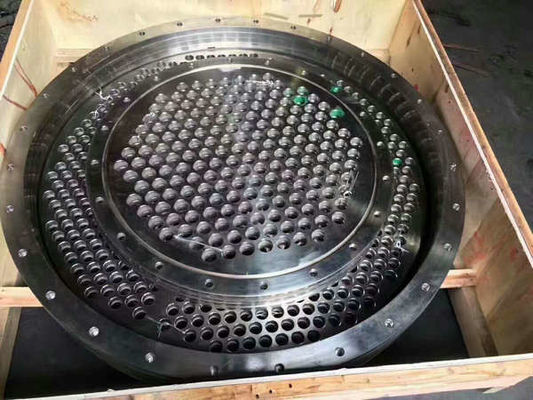

Jis 표준 Torich 열교환기 튜브 40mm 두께

제품 설명

증발기 및 해수 담수화 용 ASTM A516 Gr.70 관형 슬라이드 시트

ASTM A516 Gr.70

화학 조성: C≤0.30 Mn:0.79-1.3 P:≤0.035 Si:≤0.13-0.45

튜브시트의 평가기준

튜브 시트의 검사 과정에서 주요 검사 지표는 구멍 위치,

이중 튜브 시트의 구멍 공차, 구멍 마무리, 버, 홈 위치 등,

검사 과정에서 구멍 위치에 더 많은주의를 기울이고,

두 튜브 시트의 구멍 위치 일치 정도는 매우 중요합니다.

일반적으로 CNC 드릴링 머신으로 보장할 수 있습니다.

두꺼운 판에 비해 300mm 이상의 구멍의 직각도는 매우 중요합니다.

이러한 대구경 후판에는 보다 정밀한 도구와 장비가 필요하며,

특수 갠트리 머시닝 센터의 적용은 점점 더 보편화될 것입니다.

고급 튜브 시트 가공 방법

사실, 튜브시트 가공을 제한하는 주요 문제는 장비입니다.

전통적인 튜브 시트 가공에서 로커 드릴이 주요 장비입니다.

수동 조작 특성과 고정 조작 방식으로 인해,

잠재력을 발휘하기가 어렵습니다.드릴링 지그 및 기타 방법을 사용하여 효율성을 높일 수 있지만

그들은 근본적인 문제를 해결할 수 없습니다.

장비에서 길을 찾아야만 근본적으로 문제를 해결할 수 있습니다.

다축 NC 드릴링 머신은 로커 드릴 대신 해외 파이프 홀 가공에 널리 사용되었습니다.

NC 평면 드릴링 머신은 수동 마킹 및 드릴링을 대체할 수 있으며,

처리 정확도와 효율성을 크게 향상시킬 수 있습니다.

중국도 최근 몇 년 동안 이러한 종류의 드릴링 머신의 국산화를 실현하기 시작했으며,

하지만 대부분의 제조사 제품은 작은 베드(2m ~ 3M)와 소수의 스핀들(1~2개)을 가지고 있습니다.

큰 튜브 시트는 가공할 수 없습니다.수입 제품을 완전히 대체할 수는 없습니다.

따라서 높은 가공정밀도를 요구하는 대형 튜브시트(7m 이상)는

해외에서 처리됩니다.수입 CNC 공작 기계는 비싸고 설치 주기가 길고 유지 관리가 어렵습니다.

그것들이 반드시 중국의 국가적 조건에 적합한 것은 아닙니다.

국내 공작기계 제조사들의 초대형 CNC 생산이 시급하다

튜브 시트 제조업체의 요구 사항을 충족하는 드릴링 머신.
