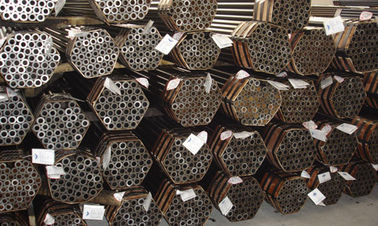

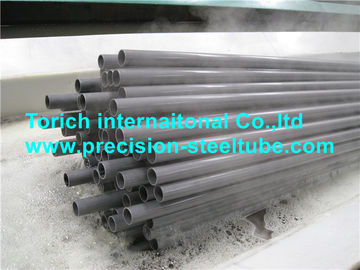

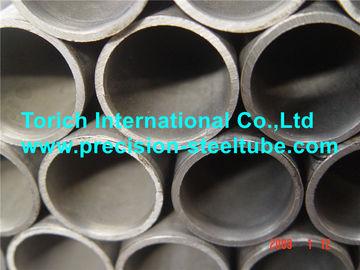

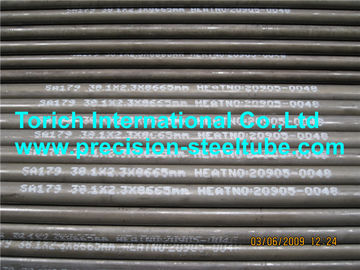

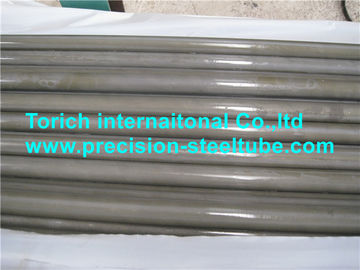

압력 용기를 위한 EN10216-2 증기 보일러관, 열교환기 관

제품 설명

압력을 위한 EN10216-2 이음새가 없는 강철 관은 지정된 높은온도 재산을 가진 기술적인 납품 상태 비 합금 강철 관을 작정합니다

신청: 보일러의 제조 파이프라인을 위해, 배 장비

크기 범위:

O.D.: 10.2-711mm W.T.: 1.6-100mm L: 고객 요구에 따라



강철 급료:

195GH, P235GH, P265GH, 16Mo3,10CrMo9-10,11CrMo9-10,25CrMo4



제조:

관은 끝난 뜨거운 완성되는 감기에 의하여 이음새가 없는 과정에 의해 제조됩니다

선택권 1:  관은 열처리의 앞에 찬 완성됩니다.



화학 성분

강철 급료		C	Si	Mn	P	S	크롬	Mo	알루미늄
강철 이름	강철  수	최대	최대	최대	최대	최대	최대	최대
195GH	1.0348	0.13	0.35	0.70	0.025	0.020	0.30	0.08	≥0.020
P235GH	1.0345	0.16	0.35	1.20	0.025	0.020	0.30	0.08	≥0.020
P265GH	1.0425	0.20	0.40	1.40	0.025	0.020	0.30	0.08	≥0.020
20MnNb6	1.0471	0.22	0.15-0.35	1.0-1.50	0.025	0.020	-	-	≤0.060
16Mo3	1.5415	0.12-0.20	0.35	0.40-0.90	0.025	0.020	0.30	0.25-0.35	≤0.040
10CrMo9-10	1.7380	0.08-0.14	0.50	0.30-0.70	0.025	0.020	2.0-2.50	0.90-1.10	≤0.040
11CrMo9-10	1.7383	0.08-0.15	0.50	0.40-0.80	0.025	0.020	2.0-2.50	0.90-1.10	≤0.040
25CrMo4	1.7218	0.22-0.29	0.40	0.60-0.90	0.025	0.020	0.90-1.20	0.15-0.30	≤0.040



기계적 성질

강철 급료		장력 재산			Tensil	신장
강철 이름	강철  수	위 항복 강도			힘	min.%
		벽 간격을 위한 ReH 분			Rm
		T mm
		T ≤16	16의<T ≤40	40의<T ≤60
		Mpa	Mpa	Mpa	Mpa	l	t
195GH	1.0348	195	~	~	320-440	27	25
P235GH	1.0345	235	225	215	360-500	25	23
P265GH	1.0425	265	225	245	410-570	23	21
20MnNb6	1.0471	355	345	335	500-650	22	20
16Mo3	1.5415	280	270	260	450-600	22	20
10CrMo9-10	1.7380	280	280	270	480-630	22	20
11CrMo9-10	1.7383	355	355	355	540-680	20	18
25CrMo4	1.7218	345	345	345	540-690	18	15





압력을 위한 EN10216 이음새가 없는 강철 관은 기술적인 납품 상태를 작정합니다:

지정된 실내 온도 재산을 가진 EN10216-1 비 합금 강철 관

지정된 높은온도 재산을 가진 EN10216-2 비 합금 강철 관

EN10216-3 합금 미립자 강철 관

지정된 저온 재산을 가진 EN10216-4 비 합금과 합금 강철 관

EN10216-5 스테인리스 관



규범적인 참고:



EN10002-1의 금속 물자 - 장력 테스트 - 부 1: 주위 온도에 시험의 방법



EN10002-5의 금속 물자 - 장력 테스트 - 부 5: 높은온도에 테스트의 방법.

강철의 급료의 EN10020, 정의 및 분류



강철을 위한 EN10021, 일반적인 기술적인 배달 요구 및 철 제품



EN10027-1의 강철 - 부 1을 위한 지적 체계: 강철 이름, 주요한 상징



EN10027-2의 강철 - 부 2를 위한 지적 체계: 수 체계



EN10045-1의 금속 물자 - 샤르피 충격 시험 - 부 1: 방법을 시험하십시오



EN10052의 철 제품을 위한 열처리 기간의 어휘.



EN10204의 금속 제품 - 검사 문서의 유형



EN10233의 금속 물자 - 관 - 시험을 평평하게 하기



ENV10200, 이음새가 없고는 및 용접된 강철 관 - 단위 길이 당 차원 그리고 질량



EN10233의 금속 물자 - 관 - 시험을 평평하게 하기



확장 시험이 EN10234에 의하여, 금속 물자 - 관 - 편류합니다



EN10236는, 금속 물자 - 관 - 확장 시험을 둥글게 됩니다



EN10237는, 금속 물자 - 관 - 장력 시험을 둥글게 됩니다



EN10246-1의 강철 관 - 부 1의 비파괴적인 테스트:  유압 누출 견고의 검증을 위한 이음새가 없고는 용접된 (물속에 넣는을 제외하고 아크 용접하는) 강자성 강철 관의 자동적인 전자기 테스트



EN10246-5의 강철 관 - 부 5의 비파괴적인 테스트: 경도 불완전의 탐지를 위한 이음새가 없고는 용접된 (물속에 넣는을 제외하고 아크 용접하는) 강자성 강철 관의 자동적인 가득 차있는 주변 자기학 변형기/유출 누설 테스트



EN10246-6의 강철 관 - 부 6의 비파괴적인 테스트: 통과하는 불완전의 탐지를 위해 자동적인 가득 차있는 주변 초음파 이음새가 없는



EN10246-7의 강철 관 - 부 7의 비파괴적인 테스트: 경도 불완전의 탐지를 위한 자동적인 가득 차있는 주변 초음파 이음새가 없고는 용접된 (용접되는 물속에 잠긴 아크를 제외하고) 강철 관



EN10246-14의 강철 관 - 부 14의 비파괴적인 테스트: 박판 모양 불완전의 탐지를 위한 자동적인 가득 차있는 주변 altrasonic 이음새가 없고는 용접된 (용접되는 물속에 잠긴 아크를 제외하고) 강철 관

EN ISO377, 강철 및 강철 제품 - 기계적인 테스트 (ISO 377:1997)를 위한 표본 그리고 시편의 위치 그리고 준비



EN 10168, 철 및 강철 제품 - 검사 문서 - 명부 정보와 묘사



ENV10220, 이음새가 없고는 및 용접된 강철 관 - 단위 길이 당 차원 그리고 질량



EN10266, 강철 관, 이음쇠 및 구조상 빈 단면도 - 제품 기준에 있는 사용을 위한 정의 그리고 상징



EN10266-1의 강철 - 신장 가치의 변환 - 부 1: 탄소와 낮 합금 강철 (ISO 2566-1:1984)



EN ISO 14284, 강철 및 철 - 화학 성분의 결심을 위한 표본의 표본 추출 그리고 준비



크롬 10266의 강철을 위한 지적 체계 - 추가 상징
