| 브랜드 이름: | TORICH |
| 모델 번호: | GB/14975 |
| MOQ: | 1t |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 30000 톤/년 |

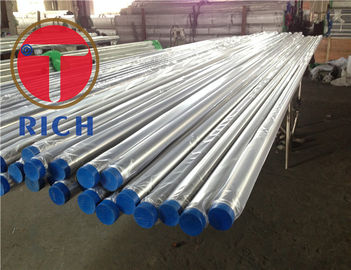

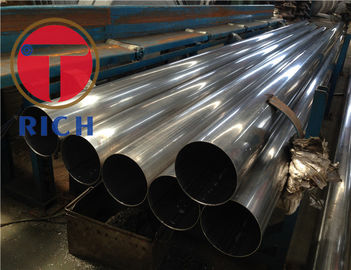

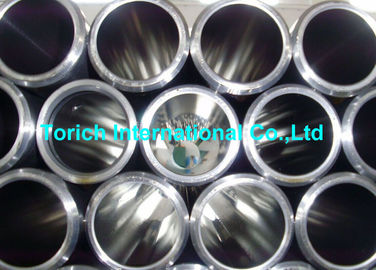

토리크 GB/T 14975 구조용 무선 스테인레스 스틸 튜브
표 1 명목 외부 지름 및 벽 두께의 허용단위:mm
| 핫 롤 (Hot Roll)엑스펜션 스틸 튜브 | 냉동으로 당겨진 철강 튜브 | ||||||
| 다이아멘션 | 용인성 | 다이아멘션 | 용인성 | ||||
| 일반 레벨 PA | 높은 수준의 PC | 일반 레벨 PA | 높은 수준의 PC | ||||
| 명목외선 지름 D | < 76.1 | ±1.25%D | ±0.60 | 명목외선 지름 D | < 127 | ±0.30 | ±0.10 |
| 76.1~<1397 | ±0.80 | 12.7~<38.1 | ±0.30 | ±0.15 | |||
| 139.7~<2731 | ±1.5%D | ± 120 | 38.1~<889 | ±0.40 | ±0.30 | ||
| 88.9~<1397 | ±0.9%D | ±0.40 | |||||
| 273.1~<323.9 | ± 160 | 139.7~<2032 | ±0.80 | ||||
| 203.2~<219.1 | ± 110 | ||||||
| ≥ 323.9 | ±0.6%D | 219.1~<323.9 | ± 160 | ||||
| ≥ 323.9 | ±0.5%D | ||||||
| nominal Wall Thickness (명목적인 벽 두께) S | 모든 벽 두께 | +15%S -12.52%S | ±12.5%S | nominal Wall Thickness (명목적인 벽 두께) S | 모든 벽 두께 | +12.5%S -10%S | ±10%S |
표 2 최소 벽 두께 허용단위:mm
| 생산 방법 | 다이아멘션 | 용인성 | |
| 일반 레벨 PA | 높은 수준의 PC | ||
| 핫 롤 (Hot Roll)엑스펜션 스틸 튜브 W-H | S분<15 | +27.5% S분 0 | +25% S분 0
|
| S분≥15 | +35% S분 0 | ||
| 냉동으로 당겨진 철강 튜브 화장실 | 모든 벽 두께 | +22% S 0 | +20% S 0 |
표 3 등급 및 화학 성분
| - 아니 | 통일 디지털 코드 | 등급 | 화학 성분 (품질 분수) /% | |||||||||
| C | 네 | 원 | P | S | 니 | Cr | 모 | 큐 | N | |||
| 1 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.040 | 0.030 | 80.00~10.00 | 17.00~1900 | - | - | 0.10 |
| 2 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00~20.00 | - | - | - |
| 3 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~12.00 | 18.00~20.00 | - | - | - |
| 4 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00~20.00 | - | - | 00.10~0.16 |
| 5 | S30478 | 06Cr19Ni9NbN | 0.08 | 1.00 | 2.50 | 0.040 | 0.030 | 7.50~10.50 | 18.00~20.00 | - | - | 00.15~0.30 |
| 6 | S30453 | 022Cr19Ni10N | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00~20.00 | - | - | 00.10~0.16 |
| 7 | S30908 | 06Cr23Ni13 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 120.00~15.00 | 220.00~24.00 | - | - | - |
| 8 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.040 | 0.030 | 19.00~22.00 | 240.00~26.00 | - | - | - |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 0.02 | 0.80 | 1.00 | 0.030 | 0.010 | 17.50~18.50 | 19.50~20.50 | 60.00~6.50 | 0.50~1.00 | 00.18~0.22 |
| 10 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00~14.00 | 160.00~18.00 | 20.00~3.00 | - | - |
| 11 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00~14.00 | 160.00~18.00 | 20.00~3.00 | - | - |
표 4 기계적 특성
| - 아니 | 계열번호 | 철강 등급 | 기계적 특성 | 단단함 | ||
| 팽창력 Rm/MPa | 연장 강도 Rp02/MPa | 골절 후 긴장 A/% | HBW/HV/HRB | |||
| ≥ | ≤ | |||||
| 1 | S30210 | 12Cr18Ni9 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 2 | S30438 | 06Cr19Ni10 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 3 | S30403 | 022Cr19Ni10 | 480 | 175 | 35 | 192HbW/200HV/90HRB |
| 4 | S30458 | 06Cr19Ni10N | 550 | 275 | 35 | 192HbW/200HV/90HRB |
| 5 | S30478 | 06Cr19Ni9NbN | 685 | 345 | 35 | - |
| 6 | S30453 | 022Cr19Ni10N | 550 | 245 | 40 | 192HbW/200HV/90HRB |
| 7 | S30908 | 06Cr23Ni13 | 520 | 205 | 40 | 192HbW/200HV/90HRB |
| 8 | S31008 | 06Cr25Ni20 | 520 | 205 | 40 | 192HbW/200HV/90HRB |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 655 | 310 | 35 | 220HbW/230HV/96HRB |
| 10 | S31608 | 06Cr17Ni12Mo2 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 11 | S31603 | 022Cr17Ni12Mo2 | 480 | 175 | 35 | 192HbW/200HV/90HRB |
| 12 | S31609 | 07Cr17Ni12Mo2Ti | 515 | 205 | 35 | 192HbW/200HV/90HRB |
| 13 | S31668 | 06Cr17Ni12Mo2N | 530 | 205 | 35 | 192HbW/200HV/90HRB |
| 14 | S31653 | 022Cr17Ni12Mo2N | 550 | 245 | 40 | 192HbW/200HV/90HRB |
| 15 | S31658 | 06Cr17Ni12Mo2N | 550 | 275 | 35 | 192HbW/200HV/90HRB |
| 16 | S31688 | 06Cr18Ni12Mo2Cu2 | 520 | 205 | 35 | - |
| 17 | S31683 | 022Cr18Ni14Mo2Cu2 | 480 | 180 | 35 | - |
| 18 | S31782 | 015Cr21Ni26Mo5Cu2 | 490 | 215 | 35 | 192HbW/200HV/90HRB |
표 5 시험 항목 및 철강 파이프 샘플링량
| 번호 | 테스트 항목 | 표본 수 |
| 1 | 화학적 성분 | 각 오븐에서 1개의 표본 |
| 2 | 튼튼성 테스트 | 각 팩의 두 개의 철강 파이프 각각에서 1개의 샘플 |
| 3 | 강도 검사 | 각 팩의 두 개의 철강 파이프 각각에서 1개의 샘플 |
| 4 | 초음파 검사 | 모두 |
| 5 | 수압 시험 | 모두 |
