ASTM A53 Grade B ST52 심리스 강관 및 타원형 강관 (주요 외경 10-420mm)

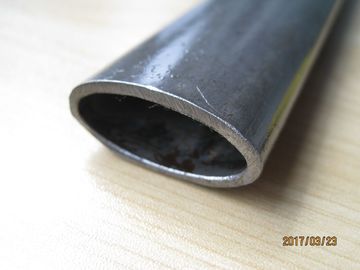

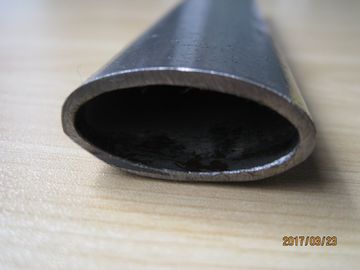

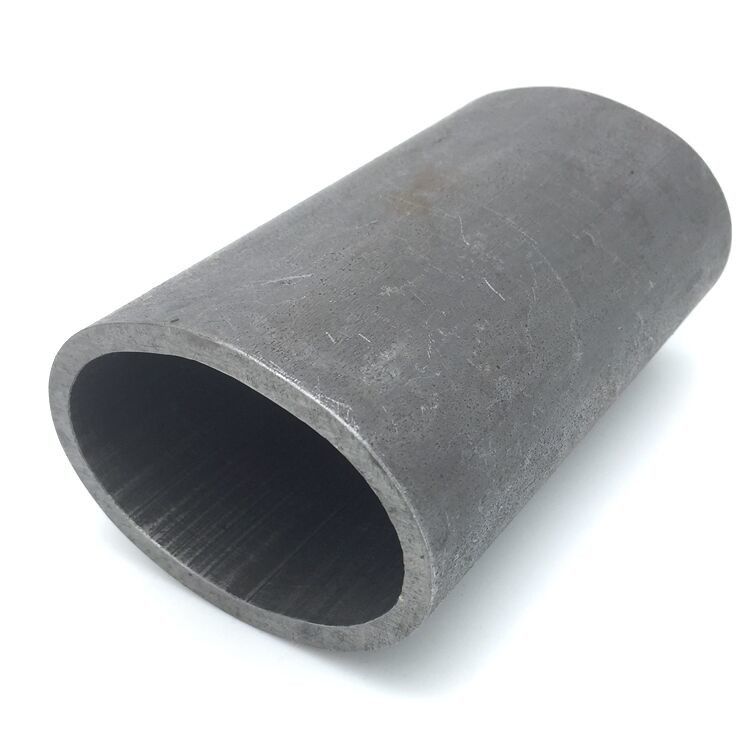

ASTM A53 및 DIN 1629 ST35-ST52 매듭없는 타원형 철강 파이프는 매듭없는 튜브 생산을 통해 제조된 탄소 철강 홀트 섹션이며, 그 다음 제어된 냉부름, 냉불,또는 정밀 프로필 형성그들은 낮은 프로필 높이, 더 높은 방향 경직성, 부드러운 표면, 그리고 전통적인 둥근 파이프보다 설치 공간의 더 효율적인 사용이 필요한 구성 요소에 적합합니다.

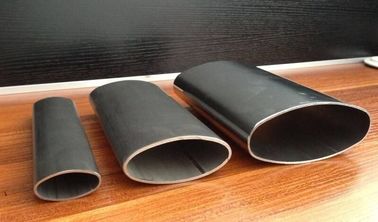

타원형, 타원형 및 평면 타원형 프로파일은 고객의 그림에 따라 제조 될 수 있습니다. 주요 축, 소 축, 벽 두께, 각 반지름, 트위스트,직선성, 그리고 가로 절단 대칭은 구매 주문에서 별도로 지정되어야합니다.

주요 축, 소 축, 벽 두께, 프로필 반지름, 절개 대칭은 독립적으로 검사 됩니다. 이것은 타원형 파이프 를 동등 한 바깥 지름 으로만 묘사 하는 것보다 더 신뢰할 수 있습니다..

정밀 조립품의 경우, 권장 구매 도면에는 다음을 포함해야 합니다: 주요 외부 차원 × 소외 외부 차원 × 벽 두께 × 길이가 있습니다.도면은 또한 허용되는 주축 편차를 정의해야 합니다., 소축 편차, 회전, 직선, 각 또는 전환 반지름.

타원형 튜브는 주축과 소축에 대해 다른 두 번째 면적 모멘트를 가지고 있습니다.이것은 설계자들이 전체 프로필 높이를 증가시키지 않고 주요 로딩 방향으로 더 큰 딱딱함을 얻을 수 있도록 튜브를 방향을 설정 할 수 있습니다..

최종 경직은 전체 절단 기하학에 따라 결정되며, 정형 원형 튜브 지름에서 추정하는 것이 아니라 승인된 도면으로 확인되어야 합니다.

콜드 드로잉 또는 제어 된 프로필 형식은 페인팅, 파우더 코팅, 플래팅, 용접 및 후속 가공에 적합한 균일한 외부 표면을 생성 할 수 있습니다.튜브가 노출된 부품으로 사용되는 경우, 표면 거칠성 및 허용되는 길쭉한 표시는 생산 전에 합의되어야 합니다..

프로파일 도구, 감소 비율, 윤활 및 열 처리 순서는 주요 축 끝의 과도한 벽 희소화를 줄이기 위해 제어됩니다.벽 두께는 단 한 지점에서 측정하는 것이 아니라 가로 절단 주위의 여러 위치에서 측정해야합니다..

열처리는 강도, 연장, 경화, 용접성 및 형성 성능 사이의 필요한 균형에 따라 선택할 수 있습니다.표준화 된 ST35 또는 ST45은 일반적으로 좋은 형성 및 용접이 필요한 부품에 선택됩니다., ST52는 더 높은 구조 강도가 필요할 때 선택됩니다.

전문 구매자 들 은 종종 공급자 들 이 비둥근 파이프 에 대해 "외선 지름"만을 언급 하는 것 을 발견 한다. 이 정도 는 타원형 프로필 에 대해서는 충분하지 않다.

각 사용자 지정 프로파일은 다음을 식별하는 승인된 도면을 사용하여 제어 할 수 있습니다.

이 검사 방법은 조립 간섭과 생산 팩트 간의 불일치 적합성을 줄입니다.

ASTM A53는 용접 및 매듭 없는 검정 또는 진료 철강 파이프를 지정하고 있으며 주로 둥근 파이프 크기를 기반으로 한다. ASTM A369는 고온 서비스용으로 무거운 벽으로 만들어지고 뚫린 파이프를 포함한다.어느 표준 하나만으로 냉동 형성 타원형 섹션에 대한 모든 차원 요구 사항을 정의하지 않습니다..

이 때문에 주문은 두 가지 조율된 요구사항을 통해 관리될 수 있습니다. 선택된 재료 표준에 따라 재료와 기계적 특성과 최종 타원 기하학, 허용,직선성승인된 도면 또는 합의된 정밀 튜브 표준에 따라 회전, 표면 상태 및 길이

이것은 도면별 타원형 구간이 원형 파이프 표준의 모든 차원 규정을 자동으로 만족한다는 잘못된 주장을 방지합니다.

테스트는 의도된 제조 공정과 서비스 조건에 따라 선택 될 수 있습니다.

• 용접 된 집합체 들 의 경우, 화학적 성분, 팽창 성질, 용접 가능성, 표면 청결성 이 우선 이다
• 구부러진 부분의 경우, 길쭉함, 경화, 벽 희소화, 절단 왜곡 확인
• 안전 관련 구조 부품에 대한 팽창 테스트, 평평화 테스트, 초음파 또는 회전 전류 테스트, 차원 보고서 및 추적 가능한 열 번호가 제공 될 수 있습니다.

이 검사 계획은 불필요한 테스트를 피하면서 완성된 부품의 중요한 특성을 확인하도록합니다.

매듭 없는 타원형 ST52 강철 튜브는 트랙터 캐빈 보호 수레를 제조하는 데 사용할 수 있습니다. 타원형 섹션은 편안한 잡기 표면을 제공하며, 캐빈 구조에서 튀는 것을 줄입니다.주축이 주 부하 방향으로 방향을 잡을 때 구부러지기 저항이 증가합니다..

이 제품의 구매 도면은 튜브 프로필, 굽기 반지름, 굽기 사이의 직선 길, 굽기 후 허용되는 평평화, 용접 결합 위치, 코팅 시스템,그리고 최종 장착장치의 차원튜브는 또한 굽은 후 균열 및 과도한 벽 희소화를 위해 테스트해야합니다.
