| 브랜드 이름: | TORICH |
| 모델 번호: | GB/T24187 |
| MOQ: | 5 |
| 가격: | USD500-100/ton |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 50000tons/Year |
GB/T24187 콘덴서용 냉부착 정밀 용접 철 코일 튜브
스펙트럼:
소재:C 시 Mn P S
크기 범위:과다 복용:3.18-18mm
WT:00.5-1.2mm
전체 길이는:1~200m
내성:
다음 표 또는 고객의 요청에 따라
표 1 외부 지름, 벽 두께 및 이론 무게
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| 이론적 무게 (kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
추가 코팅이 없는 이론적 무게, 강철 밀도는 7.85 kg/ | ||||||||||
표2 철강 파이프의 외부 지름의 허용되는 오차
| 외부 지름 | 일반 정밀도 | 높은 정밀도 |
| <4.76 | ±0.08 | ±0.05 |
| 4.76-800 | ±0.12 | ±0.07 |
| 8시~12시00 | ±0.16 | ±0.10 |
| >1200 | ±0.20 | ±0.12 |
표 3 철강 파이프 벽 두께의 허용되는 오차
| 벽 두께 | 허용되는 오차 |
| <0.70 | ±0.05 |
| ≥ 0.70 | ±0.07 |
표 4 철강 파이프의 정해진 길이의 허용되는 오차
| 길이 | 허용되는 오차 |
| ≤2000 | +4 0 |
| >2000~5000년 | +7 0 |
| >5000-8000 | +10 0 |
표 5 강철 스트립의 화학적 성분(물질 분수) %
| 분류 | C | 네 | 원 | P | S |
| 냉불된 저탄소 강철 스트립 | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| 냉불된 극저탄소 강철 스트립 | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
표 6 냉불 저탄소 강철 스트립의 기계적 특성
| 두께 /mm | 팽창 강도
| 생산력
| 길쭉함 A/% |
| 00.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥34 | ||
| ≥ 0.50 | ≥36 | ||
| a b GB/T 228-2002의 샘플 번호 D14의 샘플 타입 | |||
표 7 냉불 초저탄소 강철 스트립의 기계적 특성
| 두께 /mm | 팽창 강도
| 생산력
| 길쭉함 A/% |
| ≤0.50 | ≥ 280 | 130~250 | ≥38 |
| >0.50 | ≥40 | ||
| a b GB/T 228-2002의 샘플 번호 P14의 샘플 타입 | |||
표 8 철강 파이프의 기계적 특성
| 분류 | 팽창 강도
| 생산력
| 길쭉함 A/% |
| 일반 철강 파이프 (MA) | ≥270 | ≥ 180 | ≥14 |
| 부드러운 철강 튜브 ((MB) | ≥ 230 | 150~220 | ≥35 |
| a b GB/T 228-2002의 샘플 번호 S7의 샘플 타입 | |||
특징:
토리치 품질 보장
좋은 표면 품질
좋은 OD 및 ID 허용, 기술 표준에 따라 제어
안정적인 품질
100% 에디 전류 테스트
가공:W-H W-C
다음과 같은 분야에서 널리 사용됩니다.냉장고, 자동차 및 전기 가전 산업용 연료 파이프의 콘덴서, 증발기, 냉장관 파이프

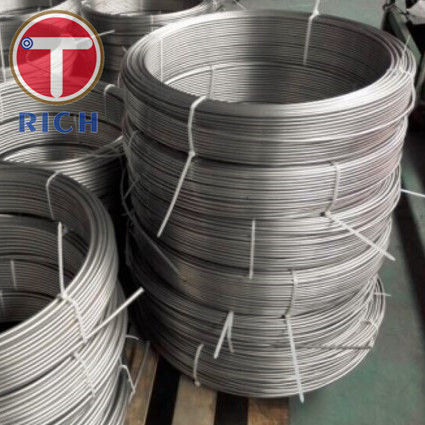

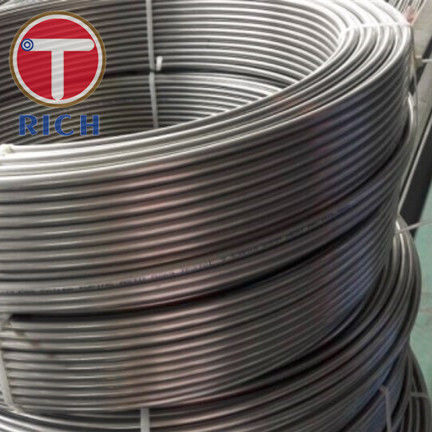

제품 이미지:
