ASTM A213 밝게 어닐링된 광택 스테인리스 스틸 튜브 심리스 스테인리스 스틸 튜빙
제품 상세정보
이음새가 없는 연마 스테인리스 스틸 강관
,ASTM A213은 스테인레스 스틸 튜빙을 닦았습니다
,밝은 어닐링된 연마 스테인리스 스틸 강관

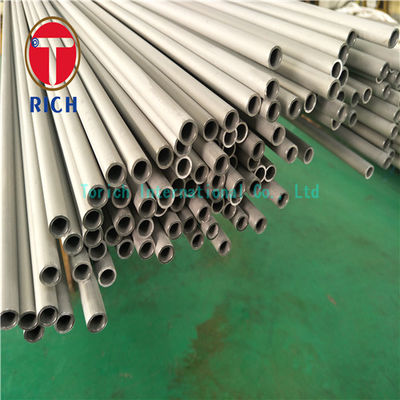

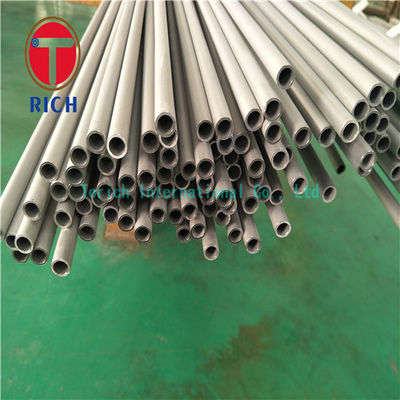

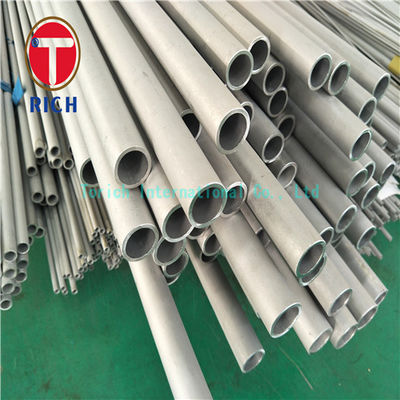

TORICH ASTM A213 광택 스테인리스 스틸 튜브는 열 교환기 및 기타 압력 서비스 응용 분야를 위해 제조된 냉간 마감 이음매 없는 튜브입니다. TP304, TP304L, TP316, TP316L 및 TP321로 제공되는 이 튜브는 내식성, 제어된 치수 정확도 및 매끄러운 표면 마감을 결합합니다. 일반적인 소형 직경 크기에는 8 × 1mm 및 10 × 1mm가 포함되며, 밝은 어닐링 및 선택적 기계적 연마를 통해 지정된 표면 요구 사항을 충족합니다.
| 매개변수 | 사양 |
|---|---|
| 제품명 | ASTM A213 광택 스테인리스 스틸 튜브 |
| 재질 | 오스테나이트계 스테인리스강 |
| 표준 | ASTM A213/A213M-25 |
| 등급 | TP304, TP304L, TP316, TP316L, TP321 |
| 제조 공정 | 이음매 없는, 냉간 인발 |
| 외경 (OD) | 6–25.4mm, 맞춤 견적 범위 |
| 벽 두께 (WT) | 0.5–2.0mm, 맞춤 가능 |
| 일반적인 크기 | 8 × 1mm, 10 × 1mm |
| 길이 | 1–12m, 제조 가능성에 따라 다름 |
| OD 허용 오차 | OD 25.4mm 미만의 경우 약 ±0.10mm, ASTM A1016 요구 사항에 따름 |
| 벽 두께 허용 오차 | 최소 벽 기준: +20%/–0%; 냉간 마감 평균 벽 기준: ±10%, 해당되는 경우 |
| 직진도 | ASTM A1016에 따라 합리적으로 직선; 합의에 따른 수치 제한 |
| 표면 마감 | 밝은 어닐링 (BA), 광택 OD, 또는 어닐링 및 산세 |
| 표면 거칠기 | 선택적 광택 OD 목표 Ra ≤ 0.8μm, 합의 및 검사에 따라 다름 |
| 열처리 | 나열된 등급의 경우 최소 1040°C에서 용체화 어닐링 후 급속 냉각 |
| 검사 | 치수, 시각, 기계 및 수압 또는 비파괴 전기 시험 |
| 문서 | 재료 시험 인증서; 요청 시 EN 10204 3.1 인증 |
ASTM A213 스테인리스 스틸 튜브는 종방향 용접 이음매 없이 제조됩니다. 냉간 인발은 외경, 벽 두께 및 치수 일관성을 제어합니다.
| 튜브 크기 (OD × WT) | 공칭 내부 직경 |
|---|---|
| 8 × 1mm | 6.0mm |
| 10 × 1mm | 8.0mm |
후속 굽힘, 튜브 시트 확장 및 열 교환기 조립을 위해 필요한 벽 두께와 타원도를 유지하는 것이 중요합니다.
최소 벽과 평균 벽 사양 간의 차이는 허용되는 벽 두께 변동이 다르기 때문에 생산 전에 설정해야 합니다.
나열된 오스테나이트계 등급은 ASTM A213에서 요구하는 대로 최소 1040°C의 온도에서 용체화 어닐링된 후 급속 냉각됩니다.
밝은 어닐링은 표면 산화를 최소화하고 깨끗하고 밝은 외관을 유지하기 위해 제어된 분위기에서 수행됩니다. ASTM A213에 따라 밝은 어닐링을 사용할 경우 산세는 필요하지 않습니다.
추가적인 매끄러움이 필요한 경우 외부 표면에 기계적 연마를 적용할 수 있습니다.
Ra ≤ 0.8μm의 외부 표면 거칠기 목표는 추가 계약 요구 사항으로 지정될 수 있습니다. 밝은 어닐링만으로는 특정 Ra 값을 보장하지 않습니다.
TP304 및 TP304L은 18.0–20.0%의 크롬을 함유하며 많은 일반 산업 환경에서 내식성을 제공합니다.
TP316 및 TP316L은 2.00–3.00%의 몰리브덴을 함유하여 기존 304 스테인리스강에 비해 특정 염화물 함유 환경에서 국부 부식에 대한 저항성을 향상시킵니다.
TP321은 관련 열 노출 중 탄화 크롬 침전에 대한 안정화를 위해 티타늄을 함유합니다.
실제 재료 선택은 작동 온도, 유체 조성, 염화물 농도 및 세척 조건을 고려해야 합니다.
ASTM A213은 이음매 없는 보일러 및 열 교환기 튜빙에 적합한 기계적 특성, 열처리 및 검사 요구 사항을 지정합니다.
나열된 다섯 가지 등급의 경우 표준 최소 인장 강도는 485~515 MPa이고 최소 항복 강도는 170~205 MPa입니다.
각 완성된 튜브는 해당 표준 및 구매 주문에 따라 수압 시험 또는 비파괴 전기 시험을 받아야 합니다.
중요 응용 분야의 경우 추가 검사 요구 사항에 대해 합의할 수 있습니다.
소형 스테인리스 스틸 튜브는 외경, 타원도 또는 벽 두께가 지정된 한계를 벗어나 변동할 때 조립 문제를 일으킬 수 있습니다.
TORICH는 외경, 벽 두께 및 튜브 형상의 치수 검증을 통해 이러한 요구 사항을 해결합니다.
중요 조립의 경우 검사에는 내부 직경 검증 및 구매 주문에 지정된 추가 치수 수락 기준이 포함될 수 있습니다.
밝은 표면이 자동으로 광택 표면 또는 정의된 거칠기 수준을 의미하는 것은 아닙니다.
TORICH는 사양 검토 중에 밝은 어닐링 마감과 기계적 연마 마감을 구분합니다.
필요한 경우 외부 표면을 합의된 Ra 목표로 연마할 수 있으며, 표면 거칠기 검사 및 취급 손상을 줄이기 위한 보호 포장이 지정됩니다.
잘못된 재료 식별 및 불완전한 검사 기록은 압력 서비스 응용 분야에 대한 스테인리스 스틸 튜빙의 수락을 복잡하게 만들 수 있습니다.
TORICH는 열 번호 추적성, 재료 식별 검증, 치수 검사 및 필요한 비파괴 또는 수압 시험을 지원합니다.
화학 성분 및 기계적 시험 결과는 주문 시 지정된 경우 EN 10204 3.1 문서를 포함한 재료 시험 인증서를 통해 제공될 수 있습니다.
| 표준 | 설명 |
|---|---|
| ASTM A213/A213M-25 | 이음매 없는 페라이트 및 오스테나이트계 합금강 보일러, 과열기 및 열 교환기 튜브 |
| ASTM A1016/A1016M-24a | 합금강 및 스테인리스강 튜브 일반 요구 사항 |
| EN 10216-5:2021 | 압력용 이음매 없는 스테인리스강 튜브 |
| GOST 9941-2022 | 이음매 없는 냉간 성형 내식성 고합금강 튜브 |
| JIS G 3463:2023 | 보일러 및 열 교환기용 스테인리스강 튜브 |
| GB/T 13296-2023 | 보일러 및 열 교환기용 이음매 없는 스테인리스강 튜브 |
ASTM A213 소형 직경 이음매 없는 스테인리스 스틸 튜브는 일관된 튜브 형상과 내식성이 중요한 컴팩트 쉘-앤-튜브 열 교환기 튜브 번들에 적합합니다.
일반적인 8 × 1mm 및 10 × 1mm 튜브는 기계적 설계 및 작동 조건이 허용하는 경우 고려할 수 있습니다.
TP304L 또는 TP316L은 열 전달 매체 및 부식 요구 사항에 따라 선택할 수 있습니다.
제어된 외경 및 벽 두께는 튜브 시트 조립을 지원하며, 밝은 어닐링 및 선택적 표면 연마는 지정된 표면 조건을 제공합니다.
최종 재료 등급, 튜브 치수, 설계 압력 및 작동 온도는 장비 설계 및 해당 엔지니어링 코드를 통해 확인해야 합니다.
다음 값은 ASTM A213/A213M-25에서 다루는 다섯 가지 오스테나이트계 스테인리스강 등급의 화학 성분 한계를 나타냅니다.
| 등급 | C 최대 | Mn 최대 | Si 최대 | P 최대 | S 최대 | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| TP304 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–11.0 | -- |
| TP304L | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–12.0 | -- |
| TP316 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 |
| TP316L | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 |
| TP321 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 17.0–19.0 | 9.0–12.0 | -- |
- TP321: 티타늄 함량은 탄소 및 질소 함량의 합의 5배에서 최대 0.70%까지 제어됩니다.
- TP304L 및 TP316L: ASTM A213에는 여러 번의 인발 공정이 필요한 소형 또는 얇은 벽 제품에 대해 최대 0.040%를 허용하는 특수 탄소 조항이 포함되어 있습니다. 적용 가능한 한계는 구매 주문에 대해 확인해야 합니다.
다음 기계적 특성 요구 사항은 지정된 열처리 조건에서 나열된 오스테나이트계 스테인리스강 등급에 대한 ASTM A213/A213M-25를 기반으로 합니다.
| 등급 | UNS | 인장 강도 최소 (MPa) | 항복 강도 최소 (MPa) | 신율 최소 (%) | 경도 최대 (HRB) |
|---|---|---|---|---|---|
| TP304 | S30400 | 515 | 205 | 35 | 90 |
| TP304L | S30403 | 485 | 170 | 35 | 90 |
| TP316 | S31600 | 515 | 205 | 35 | 90 |
| TP316L | S31603 | 485 | 170 | 35 | 90 |
| TP321 | S32100 | 515 | 205 | 35 | 90 |
- 기계적 값은 지정된 최소 요구 사항이며, 경도는 최대값입니다.
- 신율 값은 해당 표준 시험편 및 게이지 길이를 참조합니다.
- 해당하는 최대 경도 값은 관련 시험 방법을 사용할 때 192 HBW 또는 200 HV입니다.
- ASTM A213은 내부 직경이 3.2mm 미만이거나 벽 두께가 0.4mm 미만인 튜브에는 기계적 특성 요구 사항이 적용되지 않는다고 명시합니다.
TORICH의 검사 프로세스에는 입고 재료 검증, 열 번호 추적성, 냉간 인발 후 치수 확인, 열처리 검증 및 최종 시각 검사가 포함될 수 있습니다.
ASTM A213 튜빙의 경우 표준은 정의된 샘플링 빈도로 해당 인장, 경도, 평탄화 및 플레어링 테스트와 각 튜브의 수압 또는 비파괴 전기 테스트를 요구합니다.
최종 광택 튜브는 마감 후 표면 상태 및 합의된 치수 요구 사항에 대해서도 확인할 수 있습니다.
A: 저희는 제조업체이며 무역도 할 수 있습니다.
A: 일반적으로 상품이 재고에 있으면 10-15일, 재고가 없으면 30-40일입니다. 수량에 따라 다릅니다.
A: 네, 샘플을 무료로 제공할 수 있지만, 운송 비용은 구매자가 부담해야 합니다.
A: USD 2,000 이하의 결제는 선불 100%입니다. USD 2,000 이상의 결제는 선불 30% T/T이며 잔금은 선적 전에 지불합니다. 다른 질문이 있으시면 언제든지 저희에게 연락해 주십시오.
-
