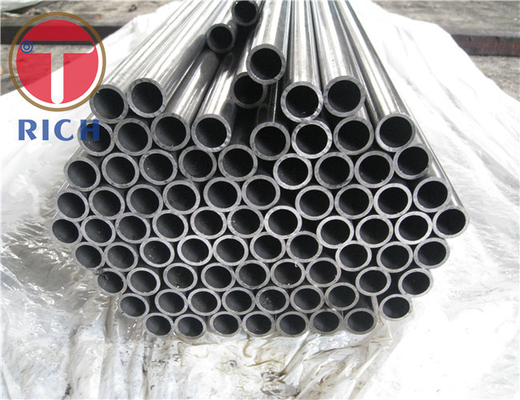

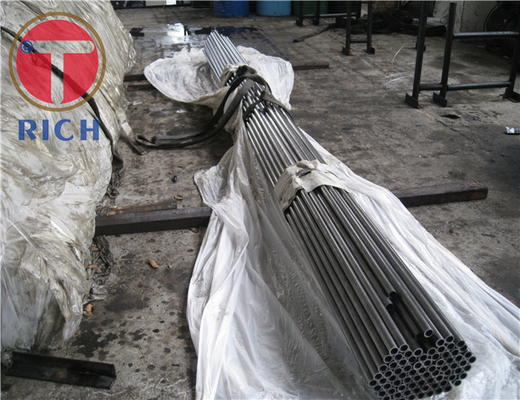

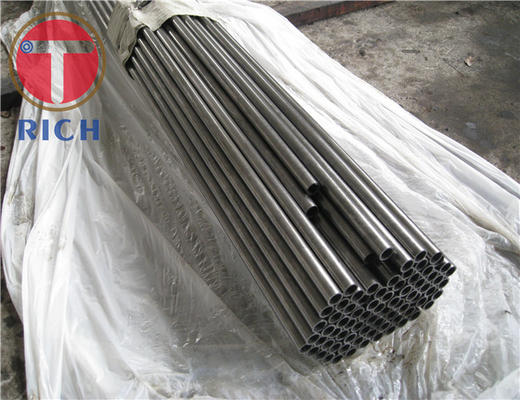

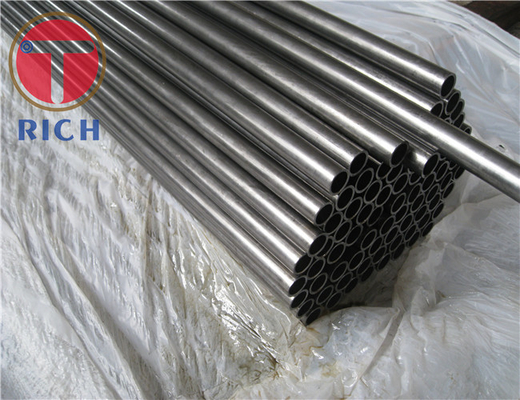

S31260 열 교환기용 내식성 심리스 스테인리스강 튜브
기본 특성
원산지:
저장, 중국
브랜드 이름:
TORICH
인증:
ISO9001, ISO14001, TS16949
모델 번호:
S31260 S31200 S31500 S31803 S32001 S32003 S32101
부동산 거래
최소 주문 수량:
5TONS
가격:
협상 가능
지불 조건:
L/C,D/A,D/P,T/T,웨스턴 유니온,
공급 능력:
연간 5000Tons
제품 요약
S31260 열교환기용 이음매 없는 용접 스테인레스 튜브 제품개요 UNS S31260은 염화물 함유 및 기타 부식성 공정 매체에 노출되는 튜빙용으로 설계된 고합금 페라이트-오스테나이트 이중 스테인리스강입니다. ASTM A789/A789M에 따라 S31260 튜빙은 이음매 없는 공정이나 용접 공정으로 제조할 수 있으며 용접된 튜브는 용가재를 추가하지 않고 생산됩니다. 지정된 24.0-26.0% 크롬, 2.5-3.5% 몰리브덴, 0.10-0.30% 질소, 0.20-0.80% 구리 및 0.10-0.50% 텅스텐은 기존 오스테나이트계 스테...
제품 상세정보
강조하다:
이음새가 없는 용접된 스테인레스 튜브
,열교환기는 스테인레스 튜브를 용접했습니다
,S31260 정확성 스틸 튜브
Product Name:
ASTM A790 S31260 열교환기용 이음매 없는 용접 스테인레스 튜브
Grade:
S31260 S31200 S31500 S31803 S32001 S32003 S32101
Application:
열교환기
Typical Outside Diameter:
6~219mm
Typical Wall Thickness:
0.5~20mm
Length:
1~12m; 맞춤형 절단 길이 제공
Ends:
일반 절단, 디버링
Inspection:
ASTM A789/A789M에 규정된 수압 시험 또는 비파괴 전기 시험
제품 설명
S31260 열교환기용 이음매 없는 용접 스테인레스 튜브
제품개요
UNS S31260은 염화물 함유 및 기타 부식성 공정 매체에 노출되는 튜빙용으로 설계된 고합금 페라이트-오스테나이트 이중 스테인리스강입니다. ASTM A789/A789M에 따라 S31260 튜빙은 이음매 없는 공정이나 용접 공정으로 제조할 수 있으며 용접된 튜브는 용가재를 추가하지 않고 생산됩니다.
지정된 24.0-26.0% 크롬, 2.5-3.5% 몰리브덴, 0.10-0.30% 질소, 0.20-0.80% 구리 및 0.10-0.50% 텅스텐은 기존 오스테나이트계 스테인리스강보다 훨씬 더 높은 국부적 부식 저항성을 제공합니다. 내식성, 높은 항복 강도 및 제어된 용액 열처리의 조합으로 S31260은 해수, 농축 염화물 및 공격적인 화학 공정 흐름을 사용하여 작동하는 열 교환기 튜브에 특히 적합합니다.
명세서
| 목 | 사양 |
|---|---|
| 재료 | 페라이트/오스테나이트 이중 스테인리스강 |
| UNS 등급 | S31260 |
| 1차 표준 | ASTM A789/A789M |
| 제품 형태 | 원활한 튜브 / 용접 튜브 |
| 용접 제조 | ASTM A789/A789M에 따라 필러 금속이 추가되지 않았습니다. |
| 일반적인 외경 | 6~219mm |
| 일반적인 벽 두께 | 0.5-20mm |
| 길이 | 1-12m; 맞춤형 절단 길이 제공 |
| 외경 공차 | ASTM A1016/A1016M에 따라; 용접 및 냉간 마감 심리스 튜빙의 경우: 25mm OD 미만에서 약 ±0.10mm, 25~40mm OD의 경우 ±0.15mm, 40~50mm OD의 경우 ±0.20mm |
| 벽 두께 공차 | 제조 방법, 벽 두께 및 OD에 따른 ASTM A1016/A1016M 기준 |
| 직진도 | ASTM A1016/A1016M에 따른 적당한 직선형; 보다 엄격한 프로젝트 별 직진도는 합의에 의해 지정될 수 있습니다. |
| 표면 상태 | 절인 및 부동태화; 지정된 경우 밝은 단련 또는 기계 광택 마감 처리 가능 |
| 열처리 | 1020-1100°C, 이후 급속 냉각 |
| 종료 | 일반 절단, 디버링 |
| 점검 | ASTM A789/A789M에 규정된 수압 시험 또는 비파괴 전기 시험 |
| 선적 서류 비치 | 지정된 경우 EN 10204 3.1 재료 검사 인증서 제공 |
주요특징
S31260에는 24.0-26.0% 크롬과 2.5-3.5% 몰리브덴이 포함되어 있어 염화물 함유 환경에서 공식 및 틈새 부식에 대한 저항성을 제공하는 강력한 합금 기반을 제공합니다.
질소는 0.10-0.30%로 조절됩니다. 기존의 PREN 관계식 PREN = %Cr + 3.3 × %Mo + 16 × %N을 사용하면 ASTM 조성 한계는 대략 33.9-42.4의 이론적 PREN 범위에 해당합니다. PREN은 ASTM A789 승인 요건이 아닌 비교 합금 지표입니다.
ASTM A789 S31260 튜빙의 최소 기계적 특성 요구 사항은 690MPa 인장 강도, 450MPa 0.2% 항복 강도 및 25% 연신율입니다. 이 조합은 설계 코드와 부식 허용치가 허용하는 많은 저강도 오스테나이트 스테인리스강보다 더 얇은 벽 엔지니어링 설계를 허용합니다.
S31260의 ASTM 용체화 열처리 범위는 1020~1100°C이며 이후 급속 냉각됩니다. 이중 스테인리스강은 의도된 기계적 및 부식 특성을 위해 페라이트상과 오스테나이트상 간의 균형에 의존하기 때문에 이 작업을 적절하게 제어하는 것이 중요합니다.
이 등급은 추가로 0.20-0.80% 구리와 0.10-0.50% 텅스텐을 지정하여 ASTM S31260 화학을 많은 기존 22Cr 이중 등급과 구별합니다.
우리의 장점
열교환기 튜브 무결성 검증
열교환기 구매자가 반복적으로 우려하는 점은 나중에 누출이나 조기 튜브 고장의 원인이 될 수 있는 불연속성을 감지하는 것입니다. ASTM A789/A789M에서는 각 튜브에 비파괴 전기 검사나 정수압 테스트를 실시하도록 요구합니다. 중요한 열 교환기 주문에 대해서는 추가 와전류 검사를 지정할 수 있습니다. 검사 요구 사항, 허용 기준, 참조 표준 및 보고는 검사 패키지가 구매자의 장비 사양과 일치하도록 생산 전에 합의될 수 있습니다.
열교환기 구매자가 반복적으로 우려하는 점은 나중에 누출이나 조기 튜브 고장의 원인이 될 수 있는 불연속성을 감지하는 것입니다. ASTM A789/A789M에서는 각 튜브에 비파괴 전기 검사나 정수압 테스트를 실시하도록 요구합니다. 중요한 열 교환기 주문에 대해서는 추가 와전류 검사를 지정할 수 있습니다. 검사 요구 사항, 허용 기준, 참조 표준 및 보고는 검사 패키지가 구매자의 장비 사양과 일치하도록 생산 전에 합의될 수 있습니다.
제어된 이중 열처리
듀플렉스 튜빙 성능은 열처리 제어에 크게 좌우됩니다. S31260 튜브는 ASTM A789 지정 범위 1020-1100°C 내에서 용체화 열처리되고 급속 냉각됩니다. 추적성을 위해 열처리 기록과 재료 테스트 인증서를 제공할 수 있습니다. 이를 통해 문서화된 처리 이력 없이 명목상의 화학적 성질로만 식별되는 튜브를 구매할 위험이 줄어듭니다.
듀플렉스 튜빙 성능은 열처리 제어에 크게 좌우됩니다. S31260 튜브는 ASTM A789 지정 범위 1020-1100°C 내에서 용체화 열처리되고 급속 냉각됩니다. 추적성을 위해 열처리 기록과 재료 테스트 인증서를 제공할 수 있습니다. 이를 통해 문서화된 처리 이력 없이 명목상의 화학적 성질로만 식별되는 튜브를 구매할 위험이 줄어듭니다.
튜브 시트 조립을 위한 치수 제어
열 교환기 제조업체는 일관된 외경, 벽 두께, 튜브 끝 품질 및 직진도를 요구합니다. 이러한 특성은 튜브 시트 삽입, 확장, 오비탈 용접 및 번들 조립에 직접적인 영향을 미치기 때문입니다. 따라서 ASTM A1016/A1016M 요구 사항에 따라 치수 검사를 수행할 수 있으며, 긴밀한 간격의 튜브 시트 구멍이 포함된 프로젝트에 대해 구매자가 정의한 더 엄격한 OD, 벽 또는 길이 공차가 합의되었습니다.
열 교환기 제조업체는 일관된 외경, 벽 두께, 튜브 끝 품질 및 직진도를 요구합니다. 이러한 특성은 튜브 시트 삽입, 확장, 오비탈 용접 및 번들 조립에 직접적인 영향을 미치기 때문입니다. 따라서 ASTM A1016/A1016M 요구 사항에 따라 치수 검사를 수행할 수 있으며, 긴밀한 간격의 튜브 시트 구멍이 포함된 프로젝트에 대해 구매자가 정의한 더 엄격한 OD, 벽 또는 길이 공차가 합의되었습니다.
실행기준
| 표준 시스템 | 관련 사양/참조 | 애플리케이션 |
|---|---|---|
| ASTM | ASTM A789/A789M | 이음매 없는 용접 페라이트/오스테나이트 스테인리스 스틸 튜빙; UNS S31260을 직접 포함합니다. |
| ASME | ASME SA-789/SA-789M | 해당 ASME 건설에 사용되는 압력 장비 상대물 |
| KO | EN 10216-5 / EN 10217-7 | 심리스 또는 용접된 스테인리스 압력 튜빙; 재료 동등성은 지정에만 국한되지 않고 화학적, 기계적 요구사항을 통해 확인되어야 합니다. |
| JIS | JIS G3463 SUS329J4LTB | 이중 스테인리스 열교환기 및 보일러 배관; SUS329J4L은 일반적으로 UNS S31260과 상호 참조됩니다. |
| GB | 프로젝트별 관련 GB/T 이중 스테인리스 관형 사양 | 중국 지정 또는 대체 등급은 필수 화학, 기계적 특성 및 서비스 사양에 대해 확인되어야 합니다. |
| 고스트 | 프로젝트별 관련 내식성 스테인레스 튜브 사양 | 등급명만으로 직접 대체해서는 안 됩니다. 화학 및 기계적 요구 사항은 개별적으로 확인해야 합니다. |
애플리케이션
담수화 장비용 해수 열교환기 튜브 번들
S31260 튜빙은 튜브 측면이 염화물이 풍부한 바닷물에 지속적으로 노출되는 담수화 장비에 사용되는 해수 열교환기 튜브 번들 제작에 적합합니다. 고크롬-몰리브덴-질소 합금 시스템은 국부적인 공식 및 틈새 공격에 대한 저항성을 향상시키며, 이중 구조는 기존의 300 시리즈 오스테나이트 스테인리스강보다 더 높은 강도를 제공합니다.
S31260 튜빙은 튜브 측면이 염화물이 풍부한 바닷물에 지속적으로 노출되는 담수화 장비에 사용되는 해수 열교환기 튜브 번들 제작에 적합합니다. 고크롬-몰리브덴-질소 합금 시스템은 국부적인 공식 및 틈새 공격에 대한 저항성을 향상시키며, 이중 구조는 기존의 300 시리즈 오스테나이트 스테인리스강보다 더 높은 강도를 제공합니다.
이러한 장비의 경우 튜브 사양에는 필요한 튜브 시트 확장 또는 용접 방법, OD 및 벽 공차, 표면 상태, 열처리, 수압 또는 전기 검사, 제작 전 추가 와전류 검사를 정의해야 합니다.
화학 성분
| UNS 등급 | C 맥스 | Mn 최대 | 피맥스 | 에스맥스 | 시 맥스 | 니 | Cr | 모 | N | 구리 | 다른 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S31260 | 0.030 | 1.00 | 0.030 | 0.030 | 0.75 | 5.5-7.5 | 24.0-26.0 | 2.5-3.5 | 0.10-0.30 | 0.20-0.80 | 승 0.10-0.50 |
| S31803 | 0.030 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 | -- | -- |
| S32205 | 0.030 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 | -- | -- |
| S32750 | 0.030 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.50 최대 | -- |
| S32760 | 0.030 | 1.00 | 0.030 | 0.010 | 1.00 | 6.0-8.0 | 24.0-26.0 | 3.0-4.0 | 0.20-0.30 | 0.50-1.00 | 승 0.50-1.00 |
기계적 성질
| UNS 등급 | 인장 강도 최소. MPa | 항복 강도 최소. MPa | 신장 최소. % | 브리넬 경도 최대. |
|---|---|---|---|---|
| S31260 | 690 | 450 | 25 | 290 HBW |
| S31803 | 620 | 450 | 25 | 290 HBW |
| S32205 | 655 | 485 | 25 | 290 HBW |
| S32750 | 800 | 550 | 15 | 310 HBW |
| S32760 | 750 | 550 | 25 | 300 HBW |
품질 및 검사 요구 사항
ASTM A789/A789M S31260 튜빙의 경우 재료 화학, 인장 특성, 열처리 및 치수 규정 준수를 생산 로트에서 추적할 수 있어야 합니다. 이음매 없는 튜브에는 해당 플레어링 테스트 요구 사항이 적용되는 반면, 용접 튜브에는 해당 플랜지 및 역평탄화 요구 사항이 적용됩니다. 완성된 각 튜브는 사양에 따라 정수압 테스트 또는 비파괴 전기 검사를 받습니다.
중요한 해수 열 교환기 서비스의 경우 추가 요구 사항에는 구매자가 요구하는 경우 와전류 테스트, PMI 검증, 페라이트 또는 위상 균형 평가, 표면 거칠기 제어, 염화물 없는 세척, 치수 검사 보고서 및 프로젝트별 부식 테스트가 포함될 수 있습니다.
자주 묻는 질문
Q : 무역 회사입니까 아니면 제조업체입니까?
A: 제조자, 또한 무역을 할 수 있습니다.
Q: 배송 시간은 얼마나 되나요?
A: 일반적으로 상품 재고가 있는 경우 10-15일, 상품이 재고가 없는 경우 수량에 따라 30-40일이 소요됩니다.
Q: 샘플을 제공합니까? 무료인가요 아니면 추가인가요?
A: 그렇습니다, 우리는 무료로 표본을 제안할 수 있었습니다 그러나 운임 비용을 지불할 필요가 있습니다.
Q: 지불 조건은 무엇입니까?
A: 지불 ≤ 2000USD, 100% 사전 지불. 지불 ≥ 2000USD, 30% T/T 사전, 선적 전 잔액. 다른 질문이 있으시면 언제든지 저에게 연락해 주세요.
