| 브랜드 이름: | TORICH |
| 모델 번호: | SAE J525 |
| MOQ: | 5 톤 |
| 가격: | 600-1200 USD/TON |
| 공급 능력: | 연간 50000 톤 |

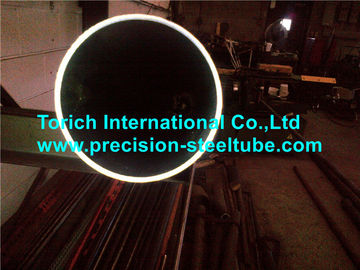

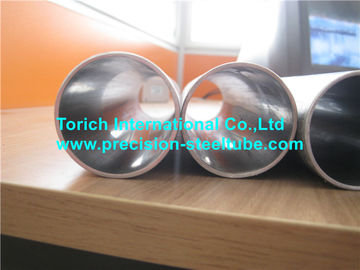

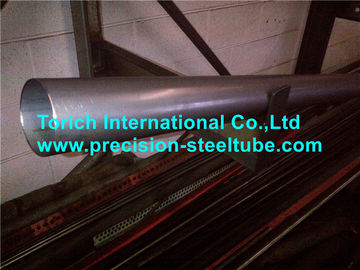

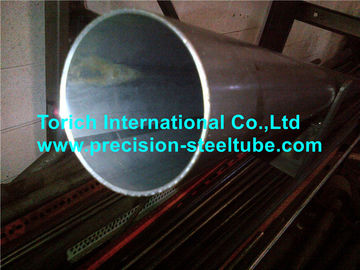

SAE J525 굽기 및 불화용으로 굽힌, 냉동으로 당겨진 저탄소 철강 파이프
응용 프로그램:자동차 부품에 대한 굽기 및 플래싱
빠른 세부 사항:
크기 범위: O.D.:6-350mm W.T.:1-15mm L: 고객 주문에 따라
등급: 저탄소 강철
제조 및 생산:ERW+DOM
튜브는 튜브 모양으로 형성된 평면 롤 스틸로 만들어졌으며, 가장자리는 전기 저항 용접으로 결합되고 융합됩니다.
양형 및 용접 후, 튜브는 정상화되고 냉면면적의 최소 15% 감소로 이어지는 냉면 작업에 시달려야 한다.그 중 8%는 벽 두께 감소로 구성됩니다.추운 작업 후, 파이프는 SAE J525의 요구 사항을 충족하는 완제품을 생산하기 위해 대기 조절 방법을 통해 정상화됩니다.
설명:
열 또는 냉로 굴린 강철로 만든 기계관.
전기 저항으로 용접된 저탄소 철강 튜브를 기계 튜브로 사용한다
장점:
콩트리시티가 좋고, 매듭이 없는 것보다 더 좋은 가격입니다.
| 표 1- 파이프 외부 지름 허용 | |||||||
| 명목 튜브 과다 투여 mm | 용인성 OD ±mm | 용인성 ID ±mm | |||||
| 9번까지50 | 0.05 | 0.05 | |||||
| 9.50~15.88 이상 | 0.06 | 0.06 | |||||
| 15.88 이상에서 50.80까지 포함 | 0.08 | 0.08 | |||||
| 50.8 이상부터 63.50까지 | 0.10 | 0.10 | |||||
| 63.50 이상에서 76.20까지 | 0.13 | 0.13 | |||||
| 76.20~100.00 이상 | 0.15 | 0.15 | |||||
| WT 허용량은 10%를 초과하지 않아야 합니다. | |||||||
| 표 2- 파이프 벽 두께 허용 | |||||||
| 명목 벽 두께 | 명목 과다 복용량 22mm를 통해 ±mm | 명목 과다 복용량 22~48mm ±mm | 명목 과다 복용량 48~100mm ±mm | ||||
| 0.89 | 00.05/0.05 | 00.05/0.05 | 00.05/0.05 | ||||
| 1.00 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.25 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.50 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.65 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.00 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.11 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.410 | 00.05/0.05 | 00.05/0.08 | 00.08/0.08 | ||||
| 2.500 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 2.770 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.000 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.050 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.40 | - | 00.05/0.10 | 00.08/0.08 | ||||
| 3.75 | - | 00.05/0.10 | 00.08/0.08 | ||||
| 4.00 | - | 00.08/0.10 | 00.08/0.10 | ||||
| 4.19 | - | 00.08/0.10 | 00.08/0.10 | ||||
| 4.57 | - | 00.10/0.10 | 00.08/0.13 | ||||
| 5.00 | - | 00.10/0.13 | 00.10/0.13 | ||||
| 표 2- 화학적 요구 사항 | |||||||
| 원소 | % | ||||||
| 탄소 | 00.06-018 | ||||||
| 마랑제 | 00.30 대 0.60 | ||||||
| 포스퍼스프루스 | 0.040 최대 | ||||||
| 황 | 0.050 최대 | ||||||
| 표 3- 기계적 특성 | |||||||
| 속성 | 가치 | ||||||
| 양산력, 분 | 170MPa | ||||||
| 최후의 힘, 미니 | 310MPa | ||||||
| 50mm의 연장, 분 | 35% | ||||||
| 강도 (록웰 B),max | 65.00 | ||||||
생산 및 샘플:
관련 표준에 대한 SAE 출판물:
SAE J409 제품 분석 - 열 또는 주름의 특정 화학 분석에서 허용되는 변이
금속
SAE J514 수압 튜브 부착장
SAE J533 튜브용 플레어
SAE J1677 저탄소 강철 및 구리 니켈 튜브에 대한 시험 및 절차
SAE J1065 철강 수압 파이프의 정상 기준 작업 압력
SAE J1453 장착 - O 링 얼굴 봉인
성능 요구 사항:
평평화 시험 - SAE1677
플라잉 테스트- SAE1677
역 평평화 시험- SAE1677
확장 테스트- SAE1677
강도 검사- SAE1677
튼튼성 검사- SAE1677
연장 테스트- SAE1677
압력 검증- SAE1677
파괴적이지 않은 전기 시험- SAE1677
시험 증명서:EN10204 3.1 B
청결성- 튜브의 내부 및 외부 표면은 상업적으로 밝고 깨끗하며 지방, 산화 껍질, 탄소 퇴적,그리고 제조 공장에서 일반적으로 사용되는 청소제로 쉽게 제거할 수 없는 다른 오염물질
부식 보호- 완성된 튜브의 내부와 외부는 운송 및 정상적인 보관 중에 부식으로부터 보호됩니다.부식 방지 화합물은 일반적으로 제조업에서 사용되는 청소제로 정상적인 보관 기간 후에 쉽게 제거 할 수 있습니다..
포장- 튜브는 운반 및 저장 할 수 있도록 포장됩니다. 일반적으로 헥사그널 모양의 뭉치로또한 구매자의 요구 사항과 동의를 따라.
