제품 상세 정보:
|
|
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Torich |
| 인증: | ISO9001 |
| 모델 번호: | GB/T8713-1988 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1000kg |
| 가격: | 1000-1800 USD/TON |
| 포장 세부 사항: | 나무 상자에 있는 뭉치에서 |
| 배달 시간: | 3-4 주 |
| 지불 조건: | D/A |
| 공급 능력: | 년 당 10000tons |
|
상세 정보 |
|||
| 하이 라이트: | 정밀도 강관,정밀도 이음새가 없는 관 |
||
|---|---|---|---|
제품 설명

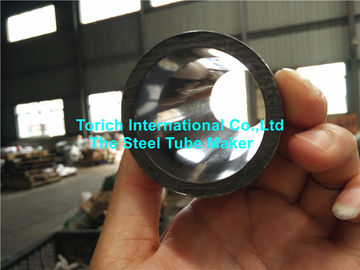

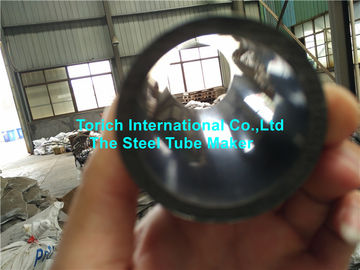

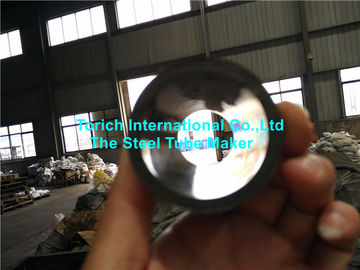

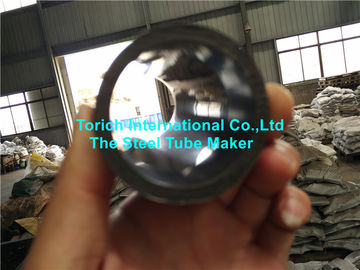

유압 GB/T8713-1988와 Puematic 실린더 정밀도 ID 이음새가 없는 강철 관
표준 GB T8713-88에 의하여 유체 동력 실린더를 위한 직경 Samless 강관에 있는 정밀도
납품 상태: 찬 일/열심히 찬 일/부드럽게 Annealing.or 다른 처리
실린더 관 Matarial: 화학 성분 및 기계적 성질을 검사하기 위하여 당신이 standardGB699-88를 따를 수 있는 10 20 35 45 16Mn.
| 무게 | ||||||||||||
|
ID
|
1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 5.0 | 6.0 | 7.5 | 10.0 | 12.5 | 15.0 | 20.0 |
| OD | ||||||||||||
| 25 | 28 | 31 | 35 | 40 | ||||||||
| 32 | 35 | 36 | 38 | 42 | 47 | |||||||
| 40 | 45 | 46 | 50 | 55 | ||||||||
| 50 | 55 | 56 | 60 | 65 | 70 | 75 | ||||||
| 63 | 68 | 69 | 73 | 75 | 78 | 83 | 88 | |||||
| 80 | 85 | 86 | 90 | 92 | 95 | 100 | 105 | 110 | ||||
| 100 | 105 | 106 | 110 | 112 | 115 | 120 | 125 | 130 | ||||
| 125 | 132 | 135 | 137 | 140 | 145 | 150 | 155 | 165 | ||||
| 160 | 165 | 170 | 175 | 180 | 185 | 190 | 200 | |||||
| 200 | 210 | 215 | 220 | 225 | 230 | 240 | ||||||
|
OD 포용력 |
OD/mm | Tolerance/mm | OD/mm | Tolerance/mm |
| >0~30 | ±0.10 | >140~150 | ±0.75 | |
| >30~40 | ±0.15 | >150~160 | ±0.80 | |
| >40~50 | ±0.20 | >160~170 | ±0.85 | |
| >50~60 | ±0.25 | >170~180 | ±0.90 | |
| >60~70 | ±0.30 | >180~190 | ±0.95 | |
| >70~80 | ±0.35 | >190~200 | ±1.00 | |
| >80~90 | ±0.40 | >200~2l0 | ±1.05 | |
| >90~100 | ±0.45 | >210~220 | ±1.10 | |
| >100~120 | ±0.50 | >220~230 | ±1.15 | |
| >120~140 | ±0.65 | >230~240 | ±1.20 |
|
ID 포용력 |
ID/mm | Tolerance/μm | ||
| H8 | H9 | H10 | ||
| >3~6 | +18 0 | +30 0 | +48 0 | |
| >6~10 | +22 0 | +36 0 | +56 0 | |
| >10~18 | +27 0 | +43 0 | +70 0 | |
| >18~30 | +33 0 | +52 0 | +84 0 | |
| >30~50 | +39 0 | +62 0 | +100 0 | |
| >50~80 | +46 0 | +74 0 | +120 0 | |
| >80~120 | +54 0 | +87 0 | +140 0 | |
| >120~180 | +63 0 | +100 0 | +160 0 | |
| >180~250 | +72 0 | +115 0 | +185 0 | |
구부리기:
종류: 0.3:1000
B 종류: 1.0:1000
C 종류: 1.5:1000
신청: 유압과 압축 공기를 넣은 실린더.
