| 브랜드 이름: | TORICH |
| 모델 번호: | GB/T8163 |
| MOQ: | 5 톤 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T L/C D/P D/A WesternUnion MoneyGram 다른 사람 |
| 공급 능력: | 60000 톤/년 |

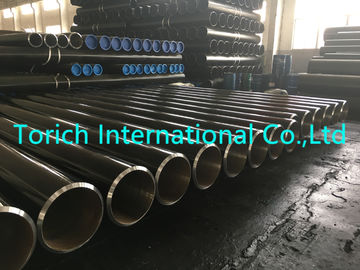

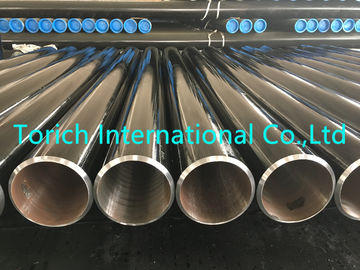

GB8163/T 냉부착 직접탄소 튜브
열처리:뜨거운 롤링 & 차가운 롤링
OD & WT의 허용량:
과다 복용량 내성이:
| 생산 방법 | 과다 복용량 |
| 핫 롤링 (엑스트루션) | ±1% 또는 ±0.50mm |
| 냉면 (냉면 롤) | ±1% 또는 ±0.30mm |
벽 두께에 대한 허용값:
1.온도 롤링 스틸 튜브의 벽 두께 허용:
| 생산 방법 | OD (DN) | WT/OD | 용인성 |
| 엑스트루레이드 튜브 | ≤102 | / | ±12.5% 또는 ±0.40mm |
| >102 | ≤0.05 | ±15% 또는 ±0.40mm | |
| >0.05-0.10 | ±12.5% 또는 ±0.40mm | ||
| >0.10 | +12.5% -10% | ||
| 열 확장이 가능한 철강 튜브 | / | ±15% | |
2.냉면 당겨진 철강 튜브의 벽 두께 허용도:
| 생산 방법 | WT | 용인성 |
| 냉동으로 당겨진 (Cold Rolled) 철강관 | ≤3 | +15%/-10% 또는 ±0.40mm |
| >3 | +12.5% -10% |
굽기 허용:
WT≤15mm, 굽기≤1.5mm/m
WT>15mm~30mm, 휘는 ≤2.0mm/m
WT>30mm/OD≥351mm, 굽기 ≤3.0mm/m
타원성 및 벽의 불균형:
비핵성 및 벽의 불균형은 OD 및 벽 두께의 80%를 넘지 않아야합니다. (또는 고객의 요청에 따라)
기계적 특성
| 철강 등급 | 당기력 Rm N/mm2 ((MPa) | 생산력 Rp0.2 N/mm2 ((MPa) | 길쭉함 A % | |||
| 벽 두께 | ||||||
| ≤16mm | > 16~30mm | > 30mm | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥ 245 | ≥235 | ≥225 | ≥ 20 | |
| 25 | ≥450 | ≥275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥450 | ≥275 | ≥265 | ≥255 | ≥ 20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥275 | ≥18 | |
| Q235 | A | 375~500 | ≥235 | ≥225 | ≥215 | ≥25 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q275 | A | 415~540 | ≥275 | ≥265 | ≥255 | ≥22 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q295 | A | 390~570 | ≥295 | ≥275 | ≥255 | ≥22 |
| B | ||||||
| Q345 | A | 470~630 | ≥ 345 | ≥325 | ≥295 | ≥ 20 |
| B | ||||||
| C | ≥21 | |||||
| D | ||||||
| E | ||||||
| Q390 | A | 490~650 | ≥390 | ≥370 | ≥350 | ≥18 |
| B | ||||||
| C | ≥19 | |||||
| D | ||||||
| E | ||||||
| Q420 | A | 520~680 | ≥420 | ≥400 | ≥380 | ≥18 |
| B | ||||||
| C | ≥19 | |||||
| D | ||||||
| E | ||||||
| Q460 | C | 550~720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D | ||||||
| E | ||||||
테스트:
