ASTM A789 슈퍼 듀플렉스 2507 파이프
상세 정보 |
|||
자료: | 스테인리스 201/304/316 | 학년: | S30210 S30408 S30403 S31008 |
---|---|---|---|
표면: | 소금물에 절이기 | 기술: | 냉각 압연된 냉각 압연 |
OD: | 3-500MM | 무게: | 0.5-50mm |
하이 라이트: | 스테인리스 관 강철,대직경 스테인리스 관 |
제품 설명

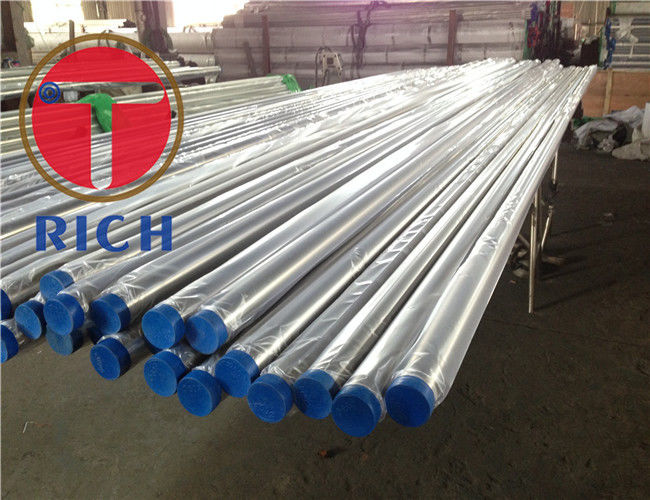

제품 이름: GB/T12770 물자 12Cr18Ni9 019Cr19Mo2NbTi는 기계적인 구조를 위한 스테인리스 관을 용접했습니다
크기 범위: O.D.: 3-500mm W.T.: 0.5-50mm L: 고객의 실제적인 신청 및 생산에 따라 2000-12000mm.
신청: 기계적인 구조 목적을 위해
강철 급료: 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N, 019Cr19Mo2NbTi, 06Cr13Al
특성:
좋은 동심도
좋은 지상 질
좋은 OD와 ID 포용력
높은 정밀도
안정되어 있는 질
매끄러운 소밀
TORICH 품질 보증
OD의 Table1Tolerance
분류 | 명목상 OD | 허용한 포용력 | ||
PC | PB | PA | ||
H T |
<25 | ±0.20 | ±0.15 | ±0.10 |
≥25~<40 | ±0.30 | ±0.25 | ±0.20 | |
≥40~<63 | ±0.50 | ±0.30 | ±0.25 | |
≥63~<90 | ±0.60 | ±0.50 | ±0.40 | |
≥90~<159 | ±0.80 | ±0.65 | ±0.50 | |
≥159~<300 | ±0.8%D | ±0.7%D | ±0.5%D | |
≥300~<610 | ±0.1%D | ±0.8%D | ±0.6%D | |
≥10 | 의정서 | 의정서 | 의정서 | |
WC SP |
<25 | ±0.15 | ±0.12 | ±0.10 |
≥25~<40 | ±0.20 | ±0.15 | ±0.13 | |
≥40~<50 | ±0.20 | ±0.18 | ±0.15 | |
≥50~<60 | ±0.25 | ±0.20 | ±0.18 | |
≥60~<90 | ±0.30 | ±0.28 | ±0.25 | |
≥90~<100 | ±0.40 | ±0.35 | ±0.30 | |
≥100~<200 | ±0.5%D | ±0.4%D | 의정서 | |
≥200 | 의정서 | 의정서 | 의정서 |
무게의 테이블 2Tolerance
명목상 무게 | 허용한 포용력 |
<0.5 | ±0..10 |
≥0.5~1.0 | ±0.15 |
>1.0~2.0 | ±0.20 |
>2.0~<4.0 | ±0.30 |
≥4.0 | ±10%S |
도표 3 구부리는 정도
명목상 벽 Thickness/mm | 구부리는 정도 (mm/m) |
≤108 | ≤1.0 |
>108~325 | ≤1.5 |
>325 | ≤2.5 |
Table4 이론상 무게의 강철 그리고 계산의 조밀도
아니다. | 강철 급료 | 조밀도 (kg/dm3) | 변환 후에 공식 |
1 | 12Cr18Ni9 | 7.93 | W=0.02491S (D-S) |
2 | 06Cr19Ni10 | ||
3 | 022Cr19Ni10 | 7.90 | W=0.02482S (D-S) |
4 | 06Cr25Ni20 | 7.98 | W=0.02507S (D-S) |
5 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S (D-S) |
6 | 022Cr17Ni12Mo2 | ||
7 | 06Cr18Ni11Ti | 8.03 | W=0.02523S (D-S) |
8 | 06Cr18Ni11Nb | ||
9 | 022Cr22Ni5Mo3N | 7.80 | W=0.02450S (D-S) |
10 | 022Cr23Ni5Mo3N | ||
11 | 022Cr25Ni7Mo4N | ||
12 | 022Cr18Ti | 7.70 | W=0.02491S (D-S) |
13 | 019Cr19Mo2NbTi | 7.75 | W=0.02435S (D-S) |
14 | 06Cr13Al | ||
15 | 022Cr11Ti | ||
16 | 022Cr12Ni | ||
17 | 06Cr13 |
도표 5 강철 급료와 화학물질 Componenet
아니다. | 유형 | 통일된 디지털 방식으로 부호 | 급료 | 화학 Componenet (질 조각)/% | |||||||||
C | Si | Mn | P | S | Ni | 크롬 | Mo | N | 다른 사람 | ||||
1 | 오스테나이트 | S30210 | 12Cr18Ni9 | ≤0.15 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~10 | 17~19 | - | ≤0.10 | - |
2 | S30408 | 06Cr19Ni10 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~11 | 18~20 | - | - | - | |
3 | S30403 | 022Cr19Ni10 | ≤0.030 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~12 | 18~20 | - | - | - | |
4 | S31008 | 06Cr25Ni20 | ≤0.08 | ≤1.50 | ≤2.00 | ≤0.040 | ≤0.030 | 19~22 | 24~26 | - | - | - | |
5 | S31608 | 06Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10~14 | 16~18 | 2~3 | - | - | |
6 | S31603 | 022Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10~14 | 16~18 | 2~3 | - | - | |
7 | S32168 | 06Cr18Ni11Ti | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | 티타늄15 C~0.70 | |
8 | S34778 | 06Cr18Ni11Nb | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | Nb110 C~1010 | |
9 | 양극 | S22253 | 022Cr22Ni5Mo3N | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.030 | ≤0.020 | 4.5~6.5 | 21~23 | 2.5~3.5 | 0.08~0.20 | |
10 | S22053 | 022Cr23Ni5Mo3N | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.030 | ≤0.020 | 4.5~6.5 | 22~23 | 3~3.5 | 0.14~0.20 | ||
11 | S25073 | 022Cr25Ni7Mo4N | ≤0.030 | ≤0.80 | ≤1.20 | ≤0.035 | ≤0.020 | 6~8 | 24~26 | 3~5 | 0.24~0.32 | Cu≤0.50 | |
12 | 알파철 | S11863 | 022Cr18Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 16~19 | - | - | 티타늄 또는 Nb: 0.1~1 |
13 | S11972 | 019Cr19Mo2NbTi | ≤0.025 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | 1.00 | 17.5~19.50 | 1.75~2.50 | ≤0.035 | (Ti+Nb): [0.2+4 (C+N)] ~0.8 | |
14 | S11348 | 06Cr13Al | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 11.50~14.50 | - | - | 알루미늄: 0.1~0.3 | |
15 | S11163 | 022Cr11Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.02 | (0.60) | 10.50~11.70 | - | ≤0.030 | Ti≥8 (C+N) 의 티타늄: 0.15~0.50, Nb≤0.10 | |
16 | S11213 | 022Cr12Ni | ≤0.03 | ≤0.75 | ≤1.5 | ≤0.04 | ≤0.015 | 0.3~1.00 | 10.50~12.50 | - | ≤0.030 | ||
17 | Martensitic | S41008 | 06Cr13 | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 11.50~13.50 | - | - | - |
주: 부류에 있는 수는 추가되는 것을 허용된 최대 입니다. 어떤 급료의 화학 성분은 GB/T20878와 다릅니다. |
강철 관의 정권을 대우하는 도표 6 Recommendatory 열
아니다. | 유형 | 강철 급료 | 정권을 대우하는 Recommendatory 열 |
1 | 오스테나이트 | 12Cr18Ni9 | 급속한 냉각의 1010℃~1150℃, 물 냉각하거나 다른 방법 |
2 | 06Cr19Ni10 | 급속한 냉각의 1010℃~1150℃, 물 냉각하거나 다른 방법 | |
3 | 022Cr19Ni10 | 급속한 냉각의 1010℃~1150℃, 물 냉각하거나 다른 방법 | |
4 | 06Cr25Ni20 | 급속한 냉각의 1030℃~1180℃, 물 냉각하거나 다른 방법 | |
5 | 06Cr17Ni12Mo2 | 급속한 냉각의 1010℃~1150℃, 물 냉각하거나 다른 방법 | |
6 | 022Cr17Ni12Mo2 | 급속한 냉각의 1010℃~1150℃, 물 냉각하거나 다른 방법 | |
7 | 06Cr18Ni11Ti | 급속한 냉각의 920℃~1150℃, 물 냉각하거나 다른 방법 | |
8 | 06Cr18Ni11Nb | 급속한 냉각의 980℃~1150℃, 물 냉각하거나 다른 방법 | |
9 | 이중 단계 강철 | 022Cr22Ni5Mo3N | 물 냉각하는 1020℃~1100℃ |
10 | 022Cr23Ni5Mo3N | 물 냉각하는 1020℃~1100℃ | |
11 | 022Cr25Ni7Mo4N | 물 냉각하는 1025℃~1125℃ | |
12 | Ferritic | 022Cr18Ti | 780℃~950℃의 냉각하거나 느린 냉각하는 급류 |
13 | 019Cr19Mo2NbTi | 800℃~1050℃의 급속한 냉각 | |
14 | 06Cr13Al | 780℃~830℃의 냉각하거나 느린 냉각하는 급류 | |
15 | 022Cr11Ti | 800℃~900℃의 냉각하거나 느린 냉각하는 급류 | |
16 | 022Cr12Ni | 700℃~820℃의 냉각하거나 느린 냉각하는 급류 | |
17 | 마텐자이트 | 06Cr13 | 750℃의 급속한 냉각; 800℃~900℃의 느린 냉각 |
