| 브랜드 이름: | torich |
| 모델 번호: | GB/T13793 |
| MOQ: | 5 톤 |
| 가격: | 500-1200 USD/ton |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 20000 T/Year |

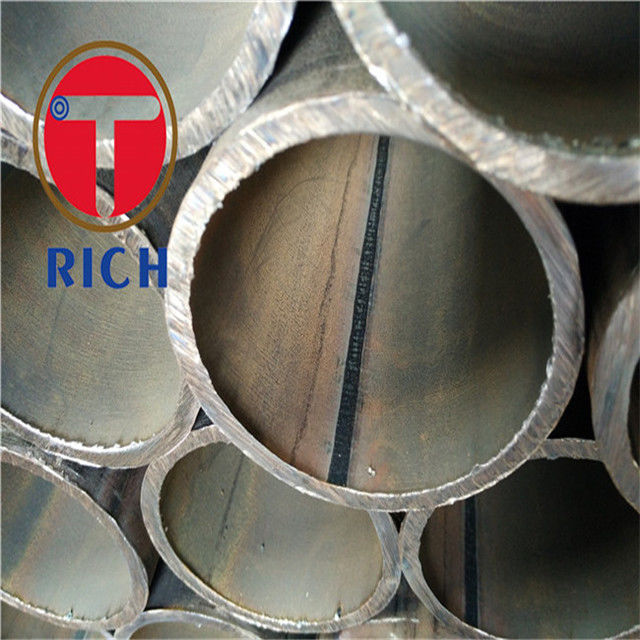

제품 이름:TORICH GB/T13793 재료 10#15#20# Q195 215A 235A 길쭉한 전기 저항 용접으로 된 철강 파이프
표준:GB/T13793
크기 범위:과다 복용:5-711mmWT:00.5-50mm길이: 4~12mm 또는 고객들의 실제 애플리케이션과 생산에 따라
적용:건설 구조, 액체 운송
철강 등급:10# 15# 20# Q195/Q235/Q345/Q390/Q420
기술:HFRW
특징:
좋은 동심성
좋은 표면 품질
좋은 과다 복용량 및 ID 허용
높은 정확성
안정적인 품질
부드러운 거칠성
토리치 품질 보장
표 1 외부 지름의 허용단위:mm
| 외부 지름 (D) | 일반 선행 (PD.A)a | 더 높은 정확성 (PD.B) | 높은 정확성 (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| >20~35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ± 1%D | ±0.35 | ±0.25 |
| >80-114.3 | ±0.60 | ±0.40 | |
| > 114.3-1683 | ±0.70 | ±0.50 | |
| >168.3-2191 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75%D | ±0.5%D | |
| a벨트 컨베이어 롤러용 철강 파이프에 적용되지 않습니다. | |||
표 2 벽 두께 허용단위:mm
| 벽 두께 (t) | 일반 선행 (PD.A)a | 더 높은 정확성 (PD.B) | 높은 정확성 (PD.C) | 비일률적인 벽 두께b |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-15 | ±0.06 | ±0.05 | ||
| >1.5-25 | ±10%t | ±0.12 | ±0.06 | |
| >2.5~3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5~5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
| a벨트 컨베이어 롤러용 철강 파이프에 적용되지 않습니다. b일반 정밀 철강 파이프에 적용되지 않습니다. 비일률적인 벽 두께는 동일한 가로 절단에서 측정된 벽 두께의 최대 값과 최소 값 사이의 차이를 의미합니다. | ||||
표 3 강철 튜브의 구부러짐
| 외부 지름 ((D) /mm | 굽기/(mm/m),최다: | ||
| 일반 선행 (PD.A) | 더 높은 정확성 (PD.B) | 높은 정확성 (PD.C) | |
| >16 | 1.5 | 1.0 | 0.5 |
표 4 내쪽 껍질의 높이단위:mm
| 일반 선행 | 더 높은 정확성 | 높은 정확성 |
| +0.50 -0.20 | +0.50 -0.05 | +0.20 -0.05 |
표 5 진열 철강 파이프의 질량 계수
| 벽 두께 t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| 계수 c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| 계수 c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| 계수 c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| 벽 두께 t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| 계수 c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| 계수 c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| 계수 c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| 벽 두께 t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| 계수 c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| 계수 c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| 계수 c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
표 6 기계적 특성
| 철강 등급 | 낮은 양력 강도 Re1./MPa | 당기력 Rm/MPa | 길쭉함 A/% | |
| D≤168.3mm
| D>168.3mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A,Q215B | 215 | 335 | ||
| Q235A,Q235B,Q235C | 235 | 370 | ||
| Q275A,Q275B,Q275C | 275 | 410 | 13 | 18 |
| Q345A,Q345B,Q345C | 345 | 470 | ||
| Q390A,Q390B,Q390C | 390 | 490 | 19 | |
| Q420A,Q420B,Q420C | 420 | 520 | 19 | |
| Q460C,Q460D | 460 | 550 | 17 | |
표 7 열로 담긴 장의 무게
| 가연층의 무게등급 | 요구 사항 | 내부면과 외부면의 면적 단위 당 아연 코팅의 총 무게 /(g/m2) 최소 |
| A | 내부 및 외부 표면 | 500 |
| B | 내부 및 외부 표면 | 400 |
| C | 내부 및 외부 표면 | 300 |
표 8 강철 파이프에 대한 시험 항목 및 샘플링
| 번호 | 테스트 항목 | 시험 주파수 | 표본 수 |
| 1 | 녹기 분석 | 1/오븐 | 1 |
| 2 | 완성된 제품 분석 | 1/오븐 | 1 |
| 3 | 튼튼성 테스트 | 1/전차 | 1 |
| 4 | 웰드 튼력 테스트 | 1/전차 | 1 |
| 5 | 충격 시험 | 1/전차 | 한 번에 2개의 그룹, 한 그룹에 3개의 샘플 |
| 6 | 평평화 시험 | 1/전차 | 각 팩에 2개의 파이프에 1개의 샘플 |
| 7 | 굽기 시험 | 1/전차 | 각 팩에 2개의 파이프에 1개의 샘플 |
| 8 | 플라잉 테스트 | 1/전차 | 각 팩에 2개의 파이프에 1개의 샘플 |
| 9 | 수압 시험 | 모두 | 모두 |
| 10 | 초음파 검사 | 모두 | 모두 |
| 11 | 에디 전류 테스트 | 모두 | 모두 |
| 12 | 가연층 균일성 시험 | 1/전차 | 1/전차 |
| 13 | 가연 질량 결정 | 1/전차 | 1/전차 |
| 14 | 가연층 접착 시험 | 1/전차 | 1/전차 |
