| 브랜드 이름: | TORICH |
| 모델 번호: | GB/T 14976 |
| MOQ: | 1t |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 40000 톤/년 |
유체 운송용 무선 스테인레스 스틸 파이프 GB/T 14976
스펙트럼:
소재:
크기 범위:과다 복용:4~1200mm
WT:00.3-200mm
전체 길이는:1- 12m
내성:
다음 표 또는 고객의 요청에 따라
표 1 외부 지름 및 벽 두께 단위의 허용량:mm
| 열 롤링 (출압, 팽창) | 냉면 (냉면) 철강관 | ||||||
| 다이아멘션 | 용인성 | 다이아멘션 | 용인성 | ||||
| 일반급 PA | 고등급 PC | 일반급 PA | 고등급 PC | ||||
| 명목외선 지름 D | 68~159 | ±1.25%D | ± 1%D | 명목외선 지름 D | 6~10 | ±0.20 | ±0.15 |
| >10~30 | ±0.30 | ±0.20 | |||||
| >30~50 | ±0.40 | ±0.30 | |||||
| >50~219 | ±0.85%D | ±0.75%D | |||||
| >159 | ±1.5%D | >219 | ±0.9%D | ±0.8%D | |||
| nominal Wall Thickness (명목적인 벽 두께) S | <15 | +15%S -12.5%S | ±12.5%S | nominal Wall Thickness (명목적인 벽 두께) S | ≤3 | ±12%S | ±10%S |
| ≥15 | +20%S -15%S | >3 | +12.5%S -10%S | ±10%S | |||
표2 최소 벽 두께 단위의 허용량:mm
| 제조 방법 | 다이아멘션 | 용인성 | |
| 일반급 PA | 고등급 PC | ||
| 열 롤링 (출압, 팽창) W-H | S분<15 | +25%S분 0 | +22.5%S분 0 |
| S분≥15 | +32.5%S분 0 | ||
| 냉면 (냉면) 철강관 화장실 | 모든 벽 튼성 | +22%S분 0 | +20%S분 0 |
표 3 등급 및 화학 성분
| - 아니 | GB/T 20878 | 등급 | 화학 성분 (품질 분수) /% | |||||||||||
| - 아니 | 통일 디지털 코드 | C | 네 | 원 | P | S | 니 | Cr | 모 | 큐 | N | 다른 것 | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.030 | 80.00~10.00 | 17.00~1900 | - | - | 0.10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~20.00 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~12.00 | 18.00~20.00 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~20.00 | - | - | 00.10~0.16 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0.030 | 1.00 | 2.50 | 0.035 | 0.030 | 7.50~10.50 | 18.00~20.00 | - | - | 00.15~0.30 | 참고:0.15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~20.00 | - | - | 00.10~0.16 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 120.00~15.00 | 220.00~24.00 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.035 | 0.030 | 19.00~22.00 | 24.0~2600 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~14.00 | 160.00~18.00 | 20.00~3.00 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~14.00 | 160.00~18.00 | 20.00~3.00 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 00.04~0.10 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~14.00 | 160.00~18.00 | 20.00~3.00 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~14.00 | 160.00~18.00 | 20.00~3.00 | - | - | 티:5C~070 |
표 4 권장 열처리 시스템,철강관 기계적 특성 및 밀도
| 조직 유형 | - 아니 | GB/T 20878 | 등급 | 권장 열 처리 시스템 | 기계적 특성 | 밀도 ρ/(kg/dm2) | |||
| - 아니 | 통일 디지털 코드 | 당기력 Rm/MPa | 특정 플라스틱 연장 강도 Rp02/MPa | 골절 후 연장 비율 A/% | |||||
| 최소 | |||||||||
| 오스텐이트 | 1 | 13 | S30210 | 12Cr18Ni9 | 1010°C~1150°C,냉거나 다른 | 520 | 205 | 35 | 7.93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010°C~1150°C,냉거나 다른 | 520 | 205 | 35 | 7.93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010°C~1150°C,냉거나 다른 | 480 | 175 | 35 | 7.90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010°C~1150°C,냉거나 다른 | 550 | 275 | 35 | 7.93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010°C~1150°C,냉거나 다른 | 685 | 345 | 35 | 7.98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010°C~1150°C,냉거나 다른 | 550 | 245 | 40 | 7.93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010°C~1150°C,냉거나 다른 | 520 | 205 | 40 | 7.98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010°C~1150°C,냉거나 다른 | 520 | 205 | 40 | 7.98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010°C~1150°C,냉거나 다른 | 520 | 205 | 35 | 8.00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010°C~1150°C,냉거나 다른 | 480 | 175 | 35 | 8.00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040°C,냉면 또는 기타 | 515 | 205 | 35 | 7.98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000°C~1100°C,냉면 또는 기타 | 530 | 205 | 35 | 7.90 | |
표 5 철강 튜브 검사 항목,시험 방법 및 표본 수량
| - 아니 | 검사 항목 | 표본 수량 | 샘플링 방법 | 시험 방법 |
| 1 | 화학 성분 | 각 부위에서 표본을 채취합니다. | GB/T 20066 | GB/T 223, GB/T 11170, GB/T 20123, GB/T 20124 |
| 2 | 튼튼성 검사 | 각 팩의 두 철강 튜브 사이에 샘플을 가져 | GB/T 2975 | GB/T 228.1 |
| 3 | 평평화 시험 | 각 팩의 두 철강 튜브 사이에 샘플을 가져 | GB/T 246 | GB/T 246 |
| 4 | 플라잉 테스트 | 각 팩의 두 철강 튜브 사이에 샘플을 가져 | GB/T 242 | GB/T 242 |
| 5 | 수압 시험 | 각 조각 | - | GB/T 241 |
| 6 | 초음파 검사 | 각 조각 | - | GB/T 5777-2008 |
| 7 | 에디 테스트 | 각 조각 | - | GB/T 7735-2004 |
| 8 | 성분 간 부식 시험 | 각 팩의 두 철강 튜브 사이에 샘플을 가져 | GB/T 4334-2008 | GB/T 4334-2008 |
표 A.1 스테인리스 스틸 등급 비교
| - 아니 | GB/T 20878-2007 | ASTM A 959-09 | JIS G4303-2005 JIS G 4311-1991 | ISO/TS 15510:2003 ISO 4955:2005 | EN 10088:1-2005 | 농어촌 5632~1972년 | |
| 통일 디지털 코드 | 등급 | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400304 | SUS304 | X5CrNi18-9 | X5CrNi18-101.4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9,1.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452,XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-101.4311 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-13,1.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-21,1.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-3,1.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2,1.4571 | 08X17H13M2T |
가공:W-H,W-C
기술 배송 조건:열처리 및 피클링 또는 보호 대기 열처리
다음과 같은 분야에서 널리 사용됩니다.유체 운송

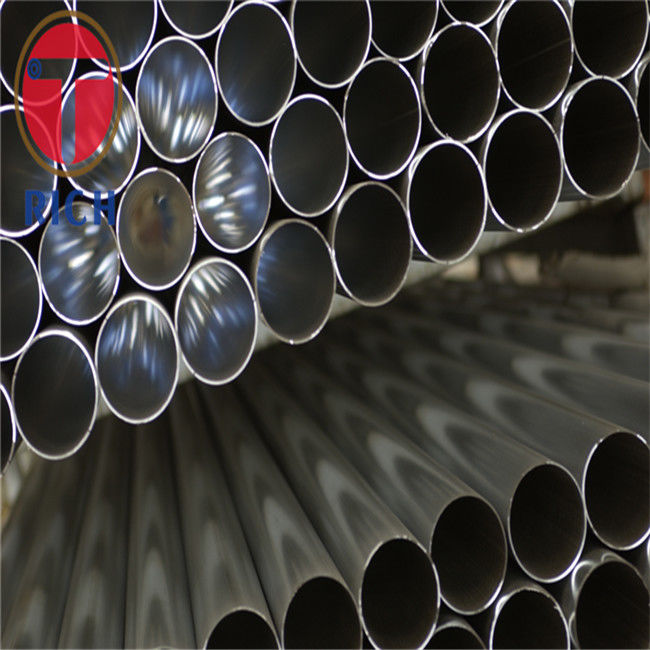

제품 이미지:
