| 브랜드 이름: | TORICH |
| 모델 번호: | GB/T 14291 |
| MOQ: | 2 톤 |
| 가격: | USD 400-700 Ton |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 년 당 6000 톤 |

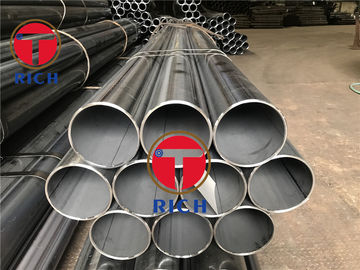

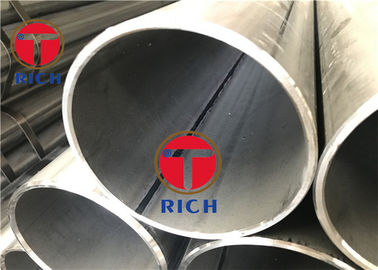

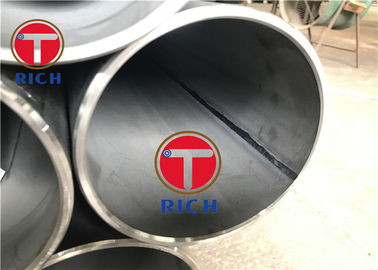

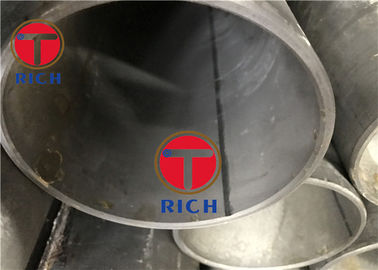

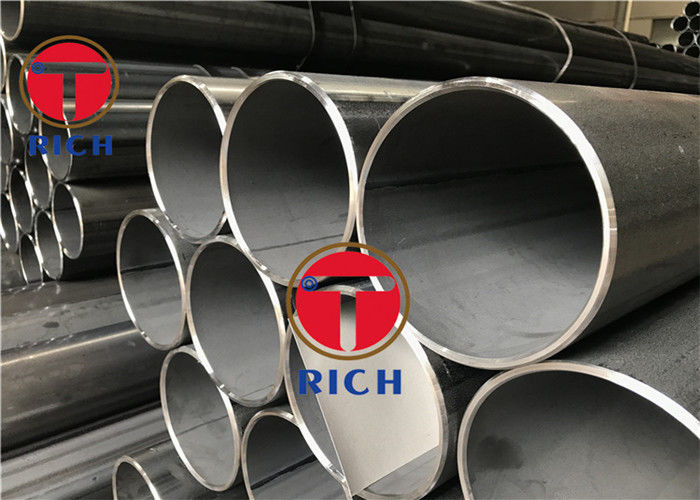

GB/T 14291 광산 액체 서비스용 용접된 Q235A/Q235B 철강 파이프

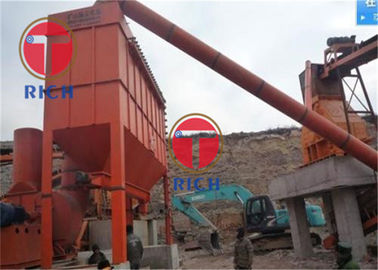

적용:광산 풍력, 배수, 배수 가스 압력 및 직접 톱니 용접 철강 파이프로 펄프 전달
크기:L-4~12m
OD-21.3-660mm
WT-2.5-14mm
등급:Q235A,Q235B,Q295A,Q295B,Q345A,Q345B
제조 방법:고주파 저항 용접
배달 상태:철강 파이프 직접 톱니 튜브 평면 끝 빛 전달되어야 합니다. 공급과 수요 양쪽은 점에 대해 이야기, 또한 열 처리 공급 상태 또는 다른 상태에 따라 웰드 할 수 있습니다.
표 1 외부 지름과 벽 두께의 허용되는 오차
단위: 밀리미터
| 명목 외부 지름 D | 외부 지름의 허용되는 오차 | 벽 두께의 허용되는 오차 |
| D≤483 | ±0.50 | ±10%S |
48.3| ± 1%D | | |
| D>273 | ±0.75%D |
표 2 기계적 특성
| 등급 | 당기력
| 저출력 | 연장 A% 최소 | |
| D≤1683 | D>1683 | |||
| Q235A,Q235B | 375 | 235 | 15 | 20 |
| Q295A,Q295B | 390 | 295 | 13 | 18 |
| Q345A,Q345B | 470 | 345 | 13 | 18 |
| 참고: 팽창시험 중재 시간은 길쭉한 샘플을 기준으로 합니다. | ||||
표 3 철강 파이프 검사 항목, 시험 방법 및 표본 수
| 아니 | 검사 프로젝트 | 샘플링 방법 및 시험 방법 | 표본 수 |
| 1 | 화학적 성분 | GB/T 20066, GB/T 223, GB/T 4336 | 각 오븐에 한 개 (통) |
| 2 | 튼튼성 테스트 | GB/T 228,GB/T 2975 | 한 대씩 |
| 3 | 튼튼성 테스트 | GB/T 241 | 하나씩 |
| 4 | 초음파 검사 | GB/T18256 | 하나씩 |
| 5 | 에디 전류 결함 탐지 | GB/T 7735 | 하나씩 |
| 6 | 굽기 시험 | GB/T 244 | 2개씩 |
| 7 | 평평화 시험 | GB/T 246 | 각 롤 4개 |
표4외선 지름,벽 두께,이론적 무게 및 시험 압력
| 정규외선 지름 ((D) /mm | 정상 벽 두께 ((S) /mm | 이론적 무게 (kg/m) | 시험 압력/MPa | ||
| Q235AQ235B | Q295AQ295B | Q345AQ345B | |||
| 21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
| 21.3 | 3 | 1.35 | 15 | 15 | 15 |
| 21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
| 25 | 2.5 | 1.39 | 15 | 15 | 15 |
| 25 | 3 | 1.63 | 15 | 15 | 15 |
| 25 | 3.5 | 1.86 | 15 | 15 | 15 |
| 25 | 4 | 2.07 | 15 | 15 | 15 |
| 26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
| 26.9 | 3 | 1.77 | 15 | 15 | 15 |
| 26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
| 26.9 | 4 | 2.26 | 15 | 15 | 15 |
| 31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
| 31.8 | 3 | 2.13 | 15 | 15 | 15 |
| 31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
| 31.8 | 4 | 2.74 | 15 | 15 | 15 |
| 33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
| 33.7 | 3 | 2.27 | 15 | 15 | 15 |
| 33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
| 33.7 | 4 | 2.93 | 15 | 15 | 15 |
| 38 | 2.5 | 2.19 | 15 | 15 | 15 |
| 38 | 3 | 2.59 | 15 | 15 | 15 |
| 38 | 3.5 | 2.98 | 15 | 15 | 15 |
| 38 | 4 | 3.35 | 15 | 15 | 15 |
| 40 | 2.5 | 2.31 | 15 | 15 | 15 |
| 40 | 3 | 2.74 | 15 | 15 | 15 |
| 40 | 3.5 | 3.15 | 15 | 15 | 15 |
| 40 | 4 | 3.55 | 15 | 15 | 15 |
| 42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
| 42.4 | 3 | 2.91 | 15 | 15 | 15 |
| 42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
| 42.4 | 4 | 3.79 | 15 | 15 | 15 |
| 48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
| 48.3 | 3 | 3.35 | 15 | 15 | 15 |
| 48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
| 48.3 | 4 | 4.37 | 15 | 15 | 15 |
| 51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
