| 브랜드 이름: | TORICH |
| 모델 번호: | GB/T 19793 |
| MOQ: | 0.5 톤 |
| 가격: | USD 500-1000 per Ton |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 년 당 60000 톤 |
GB/T 19793 작은 지름 두꺼운 벽 용접 파이프 Q235 Q195 SPCC SPHC
전형적인 응용 분야는:

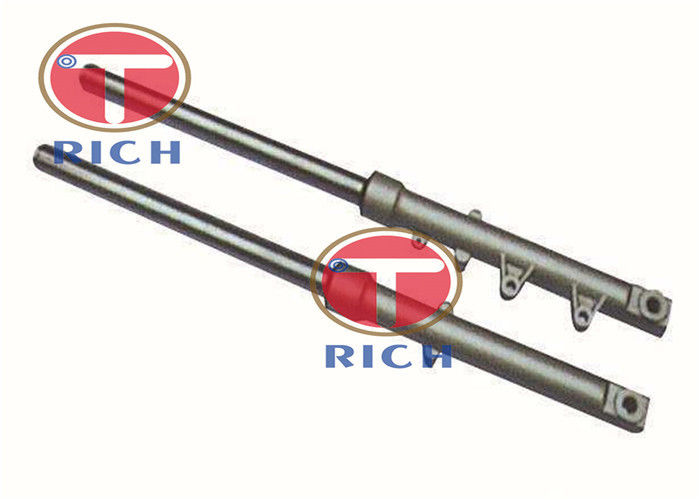

자동차 및 오토바이 충전 흡수 파이프
수압 실린더 파이프
자동차 및 자동차 부품을 위한 기계식 철강 파이프
가스 스프링 파이프
모터 케이스 파이프 등
크기:길이-2~12m WT-2~4.5mm OD-16~50mm
소재:Q235 Q195 SPCC SPHC
생산 과정:일반 고주파 용접 파이프
장점:작은 지름과 두꺼운 벽
표면 품질:철강 튜브의 내부 및 외부 표면은 균열, 껍질, 겹, delaminations, 랩, 그리고 화상을 허용되지 않습니다.산화물 스칼라, 그리고 외부 burr 제거 흔적은 음 벽 두께 오차 이상의하지 않습니다
검사 항목:
화학적 성분
튼튼성 테스트
초음파 검사
에디 전류 결함 탐지
굽기 시험
평평화 시험
외부 지름과 벽 두께의 허용 허용 허용 지름 (mm)
| 강철 튜브의 종류 | 강철 튜브의 크기 | 허용 허용 | ||
| 중산층 | 고등급 | |||
| 핫 롤링 튜브 (출압 및 확장) | 외부 지름 D | 모두 | ± 1% (min +/-0.50) | - |
| 벽 두께 | 모두 | +15%/-12.5% (분 +4.5/-4.0) | - | |
| 냉장판 (냉장불) 튜브 | 외부 지름 D | 6~10 | ±0.2 | ±0.15 |
| >10~30 | ±0.40 | ±0.20 | ||
| >30~50 | ±0.45 | ±0.30 | ||
| >50 | ± 1% | ±0.8% | ||
| 벽 두께 | < 1 | ±0.15 | ±0.12 | |
| >1~3 | + 15% -10% | +12.5% -10% | ||
| >3 | +12.5% -10% | ±10% | ||
| 참고:외부 지름> 35mm의 열 확장 튜브의 경우, 벽 두께의 허용 허용 용도는 ± 18%입니다. | ||||
철강 튜브 의 길쭉한 기계적 특성
| 아니죠 | 철강 등급 | 팽창 강도 (Mpa) | 유출점 (Mpa) | 부러진 후의 연장 (%) | |
| s<16 | s>16 | ||||
| 최소 | |||||
| 1 | 10 | 335~475 | 205 | 195 | 24 |
| 2 | 20 | 410~550 | 245 | 235 | 20 |
| 3 | Q295 | 430~610 | 295 | 285 | 22 |
| 4 | Q345 | 490~665 | 325 | 315 | 21 |
제품 분석의 허용된 변칙
| 원소 | 펌프 분석용 한계 값 | 제품 분석의 허용되는 오차, 질량 % |
| C | ≤0.22 | +0.02 |
| 네 | ≤0.55 | +0.05 |
| 원 | ≤1.60 | +0.10 |
| P | ≤0.025 | +0.005 |
| S | ≤0.015 | +0.003 |
| 알 | ≥ 0.025 | -0.005 |
