| 브랜드 이름: | TORICH |
| 모델 번호: | GB/T 13793 |
| MOQ: | 0.5 톤 |
| 가격: | USD 500~1000 per ton |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 년 당 60000 톤 |

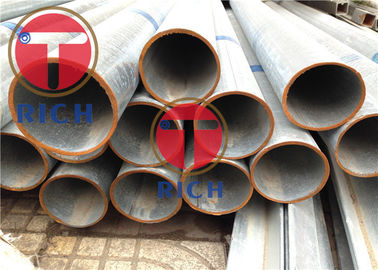

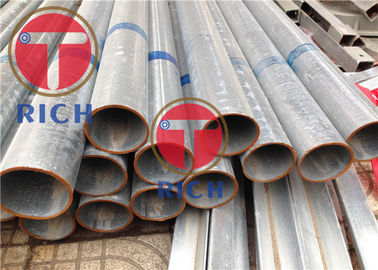

토리치 품질보증 열로 굽힌 열로 굽힌 철강 파이프
적용:기계, 건설 및 기타 구조적 용도로 적합하며, 직접접접속 용접 철강 파이프, 외부 지름이 711mm를 초과하지 않습니다.또한 유체 운송을 위한 일반적인 용접 철강 파이프에 적용될 수 있습니다.
크기:L-4~12m OD--5~711mm WT--0.5~5.5mm
등급:10,20Q195,Q215,Q213,Q275
제조 방법:제철 파이프는 고주파 저항 용접 방법으로 열로 롤링 된 강철 스트립 또는 냉로 롤링 된 강철 스트립으로 만들어집니다.
납품국:제철 튜브는 용접 또는 열 처리 상태 배달되어야
표면 품질:제철 튜브의 내부 및 외부 표면에는 균열, 껍질, 접힘, delaminations, 랩 및 화상을 허용하지 않습니다.산화물 스칼라, 그리고 외부 burr 제거 흔적은 음 벽 두께 오차 이상의하지 않습니다
외부 지름의 허용량단위:mm
| 외부 지름 (D) | 일반 선행 (PD.A)a | 더 높은 정확성 (PD.B) | 높은 정확성 (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| >20~35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ± 1%D | ±0.35 | ±0.25 |
| >80-114.3 | ±0.60 | ±0.40 | |
| > 114.3-1683 | ±0.70 | ±0.50 | |
| >168.3-2191 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75%D | ±0.5%D | |
| a벨트 컨베이어 롤러용 철강 파이프에 적용되지 않습니다. | |||
벽 두께의 허용 단위:mm
| 벽 두께 (t) | 일반 선행 (PD.A)a | 더 높은 정확성 (PD.B) | 높은 정확성 (PD.C) | 비일률적인 벽 두께b |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-15 | ±0.06 | ±0.05 | ||
| >1.5-25 | ±10%t | ±0.12 | ±0.06 | |
| >2.5~3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5~5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
| a벨트 컨베이어 롤러용 철강 파이프에 적용되지 않습니다. b일반 정밀 철강 파이프에 적용되지 않습니다. 비일률적인 벽 두께는 동일한 가로 절단에서 측정된 벽 두께의 최대 값과 최소 값 사이의 차이를 의미합니다. | ||||
진열 철강 파이프의 질량 계수
| 벽 두께 t/mm | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| 계수 c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| 계수 c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| 계수 c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| 벽 두께 t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| 계수 c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| 계수 c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| 계수 c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| 벽 두께 t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| 계수 c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| 계수 c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| 계수 c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
