용접된 강철 관
Created with Pixso.

완충기를 위한 Dom에 의하여 용접되는 강철 관 냉각 압연 매끄러운 ID 포용력

완충기를 위한 Dom에 의하여 용접되는 강철 관 냉각 압연 매끄러운 ID 포용력

브랜드 이름: TORICH
모델 번호: EN10305-2
MOQ: 2 톤
가격: USD 800-1100/Ton
지불 조건: L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram
공급 능력: 60000 톤/년
상세 정보
원래 장소:
절강 중국
인증:
ISO 9001 ISO 14001 TS 16949
제품 이름::
기관자전차 완충기를 위한 EN10305-2에 의하여 용접되는 정밀도 냉각 압연 DOM 강철 관
재질 ::
E155 E195 E235 E275 E355
표면::
반대로 녹 기름으로
애플 리케이션 ::
자동 완충기 안 실린더, 망원경 실린더
모양::
라운드
OD::
50-350mm
무게::
0.5-35mm
길이::
0.1-12.5m
포용력::
뒤에 오는 테이블 또는 고객의 요구에 따르면.
사양 ::
일반적인 길이: 4-12.5m
포장 세부 사항:
나무 상자, 6각형 뭉치 또는 다른 항해에 적당한 방법으로 포장.
공급 능력:
60000 톤/년
강조하다:

용접된 강 관

,

전기 저항 용접된 강철 관

제품 설명

EN10305-2 오토바이 충격 흡수기용 DOM 파이프

EN10305-2 냉부착 정밀 용접 철강 튜브


응용 프로그램:자동차 산업/기계용/오일 실린더 튜브/모터사이클 충격 흡수기
자동 충격 흡수기 내부 실린더/텔레스코프 실린더


크기 범위:O.D.:6-350mm W.T.:1-35mm L:max12000mm

특징:부드러운 ID 허용량과 거칠성으로 높은 정밀도

철강 등급 및 화학적 성분

철강 등급 C P S
철강 이름 강철 번호 최대 최대 최대 최대 최대
E155 1.0033 0.11 0.35 0.70 0.025 0.025
E195 1.0034 0.15 0.35 0.70 0.025 0.025
E235 1.0308 0.17 0.35 1.20 0.025 0.025
E275 1.0225 0.21 0.35 1.40 0.025 0.025
E355 1.0580 0.22 0.35 1.60 0.025 0.025

방온에서의 기계적 특성
철강 등급 공급 조건의 최소 값 b
철강 이름 (+Cc) (+LCc) (+SR) (+Ad) (+N)
Rm Mpa A % Rm Mpa A % Rm Mpa ReH Mpa A % Rm Mpa A % Rm Mpa MPA A %
E155 1.0033 400 6 350 10 350 245 18 260 28 270-410 155 28
E195 1.0034 420 6 370 10 370 260 18 290 28 300~440 195 28
E235 1.0308 490 6 440 10 440 325 14 315 25 340-480 235 25
E275 1.0225 560 5 510 8 510 375 12 390 21 410-550 275 21
E355 1.0580 640 4 590 6 590 435 10 450 22 490~630 355 22

aRm: 팽창 강도; ReH: 상부 양산 강도; A: 골절 후 연장
b 1Mpa=1N/mm2
c 가공단에서 냉면 작업의 정도에 따라 양력 강도는 팽창 강도와 거의 같을 수 있습니다.
계산을 위해 다음의 관계들이 권장됩니다.
전달 조건 +C: ReH ≥0.8 Rm
전달 조건 +LC: ReH ≥0.7 Rm
d 계산을 위해 다음 비율이 권장됩니다:ReH≥0.5Rm
e 외부 지름 ≤30mm 및 벽 두께 ≤3mm의 튜브의 경우 ReH 최소 값은 이 표에서 표시된 값보다 10Mpa 낮습니다.
참고: 고객의 요청에 따라 특수 강철도 제공됩니다.

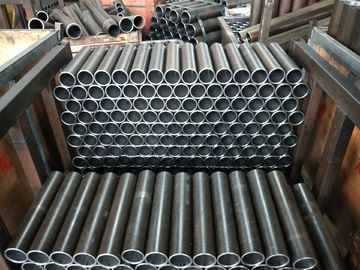

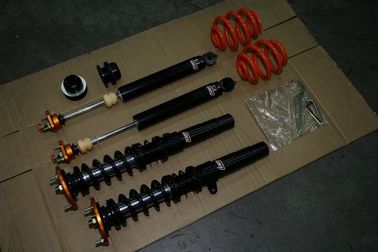

다음을 적용하기 위해:

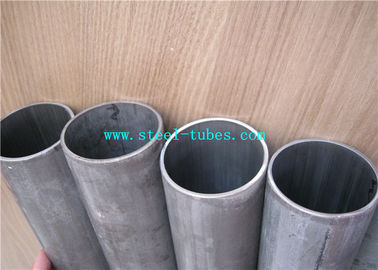

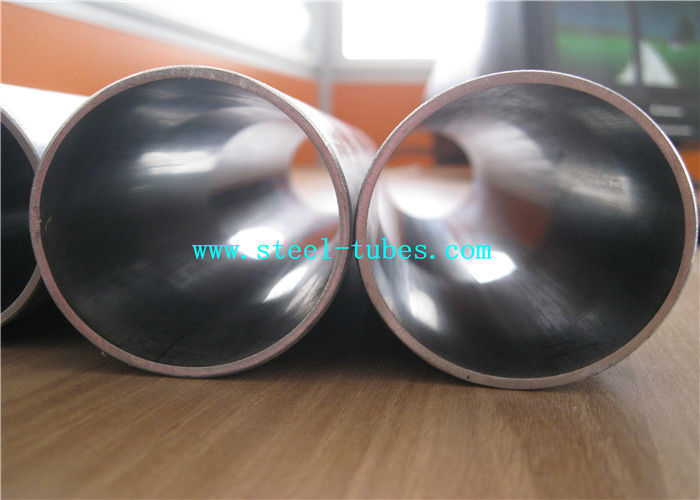

완충기를 위한 Dom에 의하여 용접되는 강철 관 냉각 압연 매끄러운 ID 포용력 0 완충기를 위한 Dom에 의하여 용접되는 강철 관 냉각 압연 매끄러운 ID 포용력 1

품질 관리

1~ 들어오는 원자재 검사
2~ 철강 등급의 혼동을 피하기 위해 원자재 분리
3~ 추운 도면을 위한 난방 및 망치 끝
4~ 냉면 및 냉 롤링, 직선 검사
5~ 열처리, +A, +SRA, +LC, +N, Q+T
6~ 정렬 - 정해진 길이로 절단 - 완료 측정 검사
7~ 자신의 실험실에서 튼튼성, 양력 강도, 연장, 단단성, 충격, 미세 구조 등에 대한 기계적 테스트
8~ 포장 및 양말.

우리의 강철 튜브의 100%는 차원적으로 확인됩니다
우리의 철강 파이프의 100%는 완벽하게 표면 상태가 있는지 확인하고 표면 결함이 없는지 확인합니다.
100% 회전 전류 시험 및 초음파 시험은 길쭉하고 가로 결함을 제거합니다.

EN10305-2 정밀 냉부착 철강 튜브와 함께 용접 철강 튜브 기계 / 자동차 응용

EN10305-2 냉부착 정밀 용접 철강 튜브
응용 프로그램:자동차 산업/기계용/오일 실린더 튜브/모터사이클 충격 흡수기내부 실린더/텔레스코프 실린더

빠른 세부 사항:
크기 범위:O.D.:6-350mm W.T.:1-35mm L:max12000mm

강철 등급:E195, E237, E275, E355,

설명:

ERW+DOM

튜브는 전기 용접 전조 튜브에서 냉면 또는 다른 적절한 과정을 통해 제조됩니다.

튜브는 전관 형성에 앞서 평면 롤링 스트림의 길이를 결합하는 데 사용되는 용접을 포함하지 않습니다.

설명:

열 또는 냉로 굴린 강철로 만든 기계관.

전기 저항으로 용접된 저탄소 철강 튜브를 기계 튜브로 사용한다

장점:

콩트리시티가 좋고, 매듭이 없는 것보다 더 좋은 가격입니다.

철강 등급 및 화학적 성분

철강 등급 C P S
철강 이름 강철 번호 최대 최대 최대 최대 최대
E155 1.0033 0.11 0.35 0.70 0.025 0.025
E195 1.0034 0.15 0.35 0.70 0.025 0.025
E235 1.0308 0.17 0.35 1.20 0.025 0.025
E275 1.0225 0.21 0.35 1.40 0.025 0.025
E355 1.0580 0.22 0.35 1.60 0.025 0.025

방온에서의 기계적 특성
철강 등급 공급 조건 a b의 최소 값
철강 이름 (+Cc) (+LCc) (+SR) (+Ad) (+N)

Rm

MPa

A %

Rm

MPa

A %

Rm

MPa

ReH

MPa

A %

Rm

MPa

A %

Rm

MPa

MPa

A %
E155 1.0033 400 6 350 10 350 245 18 260 28 270-410 155 28
E195 1.0034 420 6 370 10 370 260 18 290 28 300~440 195 28
E235 1.0308 490 6 440 10 440 325 14 315 25 340-480 235 25
E275 1.0225 560 5 510 8 510 375 12 390 21 410-550 275 21
E355 1.0580 640 4 590 6 590 435 10 450 22 490~630 355 22

aRm: 팽창 강도; ReH: 상부 양산 강도; A: 골절 후 연장
b 1Mpa=1N/mm2
c 가공단에서 냉면 작업의 정도에 따라 양력 강도는 팽창 강도와 거의 같을 수 있습니다.
계산을 위해 다음의 관계들이 권장됩니다.
전달 조건 +C: ReH ≥0.8 Rm
전달 조건 +LC: ReH ≥0.7 Rm
d 계산을 위해 다음 비율이 권장됩니다:ReH≥0.5Rm
e 외부 지름 ≤30mm 및 벽 두께 ≤3mm의 튜브의 경우 ReH 최소 값은 이 표에서 표시된 값보다 10Mpa 낮습니다.
참고: 고객의 요청에 따라 특수 강철도 제공됩니다.

응용 프로그램:

자동차 산업/기계용/오일 실린더 튜브/모터사이클 충격 흡수기

내부 실린더/텔레스코프 실린더

경쟁 우위:

바오 스틸에서 좋은 원자재 공급원입니다.

조속한 배달 시간, PO와 합의에 따라.

표준과 고객의 요구에 따라 정확하게 생산합니다.

경험 많은 수출 팀 고객 서비스, 빠른 응답 24 시간 이내에.

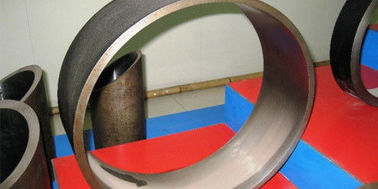

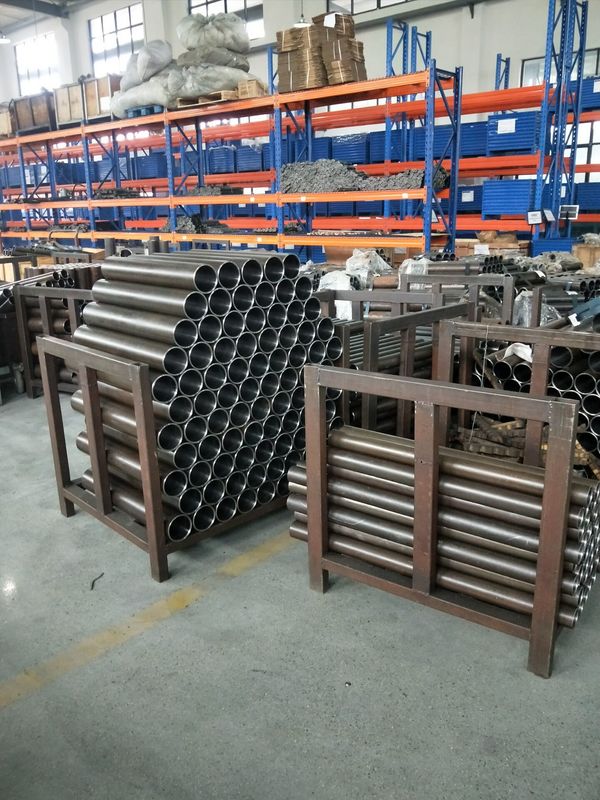

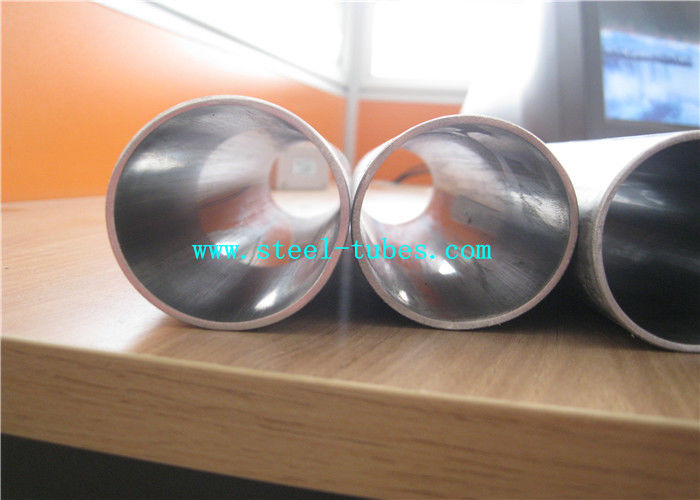

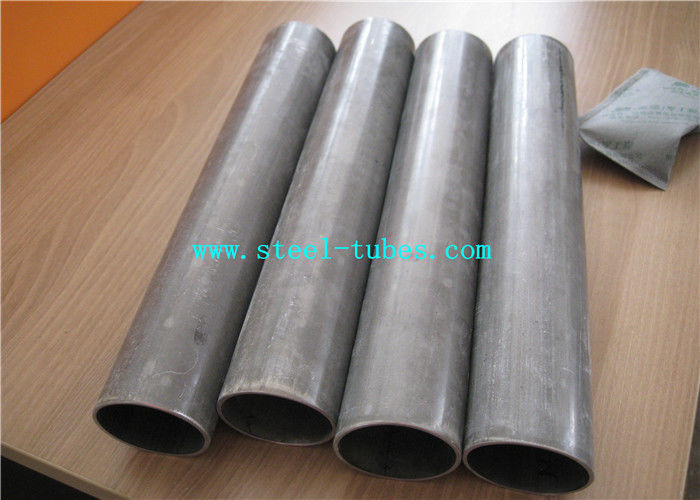

생산 장소:

완충기를 위한 Dom에 의하여 용접되는 강철 관 냉각 압연 매끄러운 ID 포용력 2 완충기를 위한 Dom에 의하여 용접되는 강철 관 냉각 압연 매끄러운 ID 포용력 3

완충기를 위한 Dom에 의하여 용접되는 강철 관 냉각 압연 매끄러운 ID 포용력 4 완충기를 위한 Dom에 의하여 용접되는 강철 관 냉각 압연 매끄러운 ID 포용력 5

시험 방법:

튼튼성 테스트

평평화 시험

드리프트 확장 테스트

차원 검사

거칠성 측정

시각 검사

파괴적이지 않은 시험

a. 길쭉한 불완전성 검사

- 에디 전류 시험 - EN10246-3, 레벨 E3

- 초음파 검사 - EN10246-7, 레벨 U3

b. 누출성

- 누출성 검증을 위한 비파괴적 검사는 EN10246-1에 따라 수행되어야 합니다.

EN10305 일반 제목 "정밀 애플리케이션용 철강 파이프 - 기술적 공급 조건"에 따라 다음 부분으로 구성됩니다.

1부: 매듭 없는 냉수출 파이프

2부: 냉면 유관 용접

3부: 냉접형 튜브

4부: 수압 및 공기력 전력 시스템용 시합이 없는 냉부착 파이프

부분 5: 용접 및 냉형 정사각형 및 정사각형 튜브

제6부: 수압 및 공기력 전력 시스템용 냉부레 류 파이프

규범 참조:

EN10002-1, 금속 물질 - 팽창 시험 - 1부: 주변 온도에서의 시험 방법

EN10020, 강철 등급의 정의와 분류

EN10021, 철강 및 철강 제품에 대한 일반 기술 납품 요구 사항

EN10027-1, 철강의 명칭 시스템 - 1부: 철강 명칭, 주요 기호

EN10027-2, 철강의 지정 시스템 - 2부: 수치 시스템

EN10052, 철화물용 열처리 용어 사전

EN10204, 금속 제품 - 검사 문서의 종류

EN10233 금속 물질 - 파이프 - 평평화 시험

EN10234, 금속 물질 - 파이브 - 드리프트 확장 테스트

EN10246-1, 철강 파이프의 비파괴 시험 - 1부:수압 밀착성 검사를 위한 원활한 철자자기제철 파이프 및 용접된 철자자기제일 파이프의 자동 전자기 검사

EN10246-3, 철강 튜브의 비파괴 테스트 - 부분 3: 결함을 탐지하기 위해 무수선 및 용접 (잠수된 활 용접을 제외한) 철강 튜브의 자동 회전 전류 테스트

EN10246-5철강 튜브의 비파괴 테스트 - 5부:원격적 결함을 탐지하기 위한 원동 전용 주변 자기전도 변환기/류스 누출 테스트, 꿰매지 않은 및 용접된 (잠수된 활 용접을 제외한) 철자자기 강제 파이프

EN10246-7, 철강 파이프의 비파괴 테스트 - 레벨 1 및 2 비파괴 테스트 직원의 자격 및 능력.

EN ISO377, 철강 및 철강 제품 - 기계적 테스트를 위한 샘플 및 시험 조각의 위치 및 준비 (ISO 377:1997)

EN ISO 2566-1, 강철 - 연장 값의 변환 - 부분 1: 탄소 및 저연금 강철 (EN102566-1:1984)

EN 10168 철강제품 - 검사 문서 - 목록 정보 및 설명

ENV10220, 꿰매지 않고 용접된 철강 파이프 - 길이 단위별 차량 및 질량

EN10266 철강 튜브, 피팅 및 구조적 홀프로그램 - 제품 표준에 사용되는 정의 및 기호

EN ISO 4287, 기하학적 제품 사양 (GPS) - 표면 질감: 프로파일 방법 - 용어, 정의 및 표면 질감 매개 변수 (ISO 4287:1997)
