원래 장소:
중국
브랜드 이름:
Torich
인증:
ISO9001
모델 번호:
ASTM A213

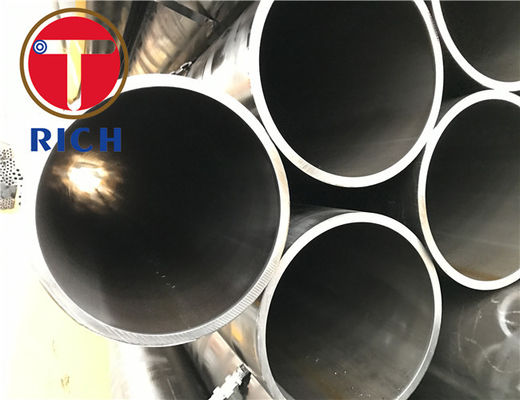

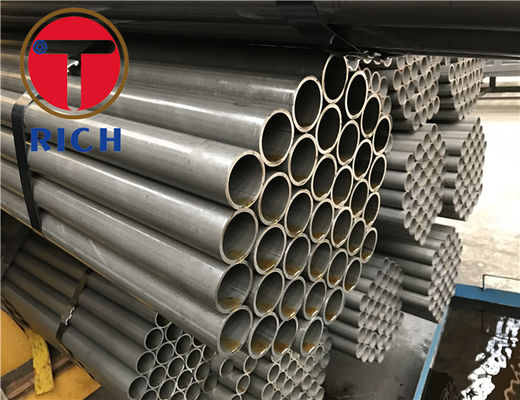

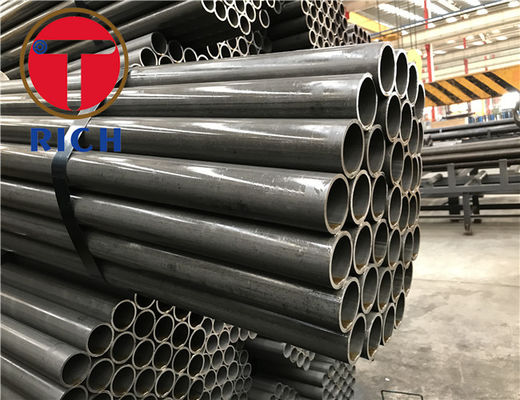

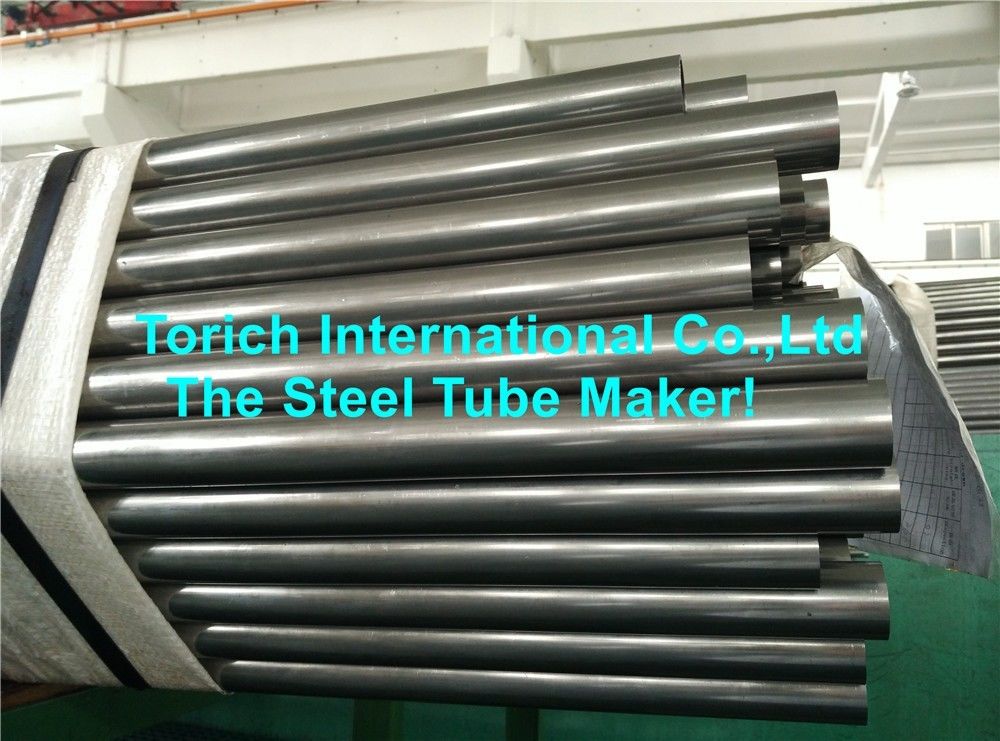

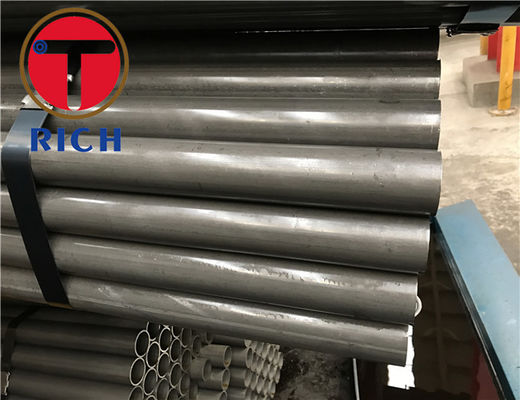

ASTM A213 보일러 / 열 교환기 앙일드 피클드 스테인리스 시우스리스 스틸 튜브
| 제품 이름 | 핫러 스틸 튜브 |
| 소재 | 304 316 T11 T22 |
| 종류
| 시멜스 |
| 표준 | ASTM A213 |
| 등급 | 304, 304L, 316L, 321, 347, 904L |
| 크기 | 5~420mm |
| 길이 | 800mm - 11800mm |
| 사용 | 볼리어, 열 교환기 |
매듭 없는 스테인리스 보일러 튜브의 허용값:
| 생산 방법 | 크기 (mm) | 용인성 | |
| 핫 롤링 (엑스트루션) | 과다 복용 | ≤140 | ±1.25% |
| >140 | ±1.0% | ||
| WT | ≤10 | ±12.5% | |
| >10 | ±15% | ||
| 냉면 (냉면 롤) | 과다 복용 | 8~30 | ±0.20mm |
| >30~50 | ±0.30mm | ||
| >50 | ±0.8% | ||
| WT | 1.0~3 | + 12% -10% | |
| >3.0 | ±10 | ||
316 스테인리스 스틸.구성
| 등급 | C | 원 | 네 | P | S | Cr | 모 | 니 | N | |
|---|---|---|---|---|---|---|---|---|---|---|
| 316 | 분 | - | - | - | 0 | - | 16.0 | 2.00 | 10.0 | - |
| 맥스 | 0.08 | 2.0 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | 0.10 | |
| 316L | 분 | - | - | - | - | - | 16.0 | 2.00 | 10.0 | - |
| 맥스 | 0.03 | 2.0 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | 0.10 | |
| 316H | 분 | 0.04 | 0.04 | 0 | - | - | 16.0 | 2.00 | 10.0 | - |
| 최대 | 0.10 | 0.10 | 0.75 | 0.045 | 0.03 | 18.0 | 3.00 | 14.0 | - |
| 등급 | 튼튼성 Str (MPa) 분 | 양력 Str 0.2% 단속 (MPa) 분 | 길이가 (% 50mm) 미니 | 단단함 | |
|---|---|---|---|---|---|
| 로크웰 B (HR B) 최대 | 브리넬 (HB) 최대 | ||||
| 316 | 515 | 205 | 40 | 95 | 217 |
| 316L | 485 | 170 | 40 | 95 | 217 |
| 316H | 515 | 205 | 40 | 95 | 217 |
| 등급 | 밀도 (kg/m)3) | 탄력 모듈 (GPa) | 열 팽창의 평균 계효 (μm/m/°C) | 열전도 (W/m.K) | 특정 열 0-100 °C (J/kg.K) | 전기 저항성 (nΩ.m) | |||
|---|---|---|---|---|---|---|---|---|---|
| 0~100 °C | 0~315 °C | 0-538 °C | 100 °C에서 | 500 °C에서 | |||||
| 316/L/H | 8000 | 193 | 15.9 | 16.2 | 17.5 | 16.3 | 21.5 | 500 | 740 |
철강 파이프의 길쭉한 기계적 특성의 열처리는 표준에 따라 이루어져야 합니다.
| 소재 | 팽창 강도 MPa ≥ | 양력 강도 MPa ≥ | 길쭉함 % ≥ |
| 0Cr18Ni9 | 520 | 205 | 35 |
| 1Cr19Ni9 | 520 | 205 | 35 |
| 0Cr19Ni10 | 480 | 175 | 35 |
| 1Cr18Ni9Ti | 550 | 205 | 40 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
| 1Cr17 | 410 | 245 | 20 |
| 00Cr27Mo | 410 | 245 | 20 |
| 1Cr25Ti | 440 | 245 | 17 |
강도:
W.T. ≥ 2mm의 튜브에 대해서는 로크웰 경직성 테스트를 수행해야 합니다.
톱니 없는 보일러 튜브의 시험:
1굽기 테스트:
튜브는 OD ≤22mm 때 굽기 테스트를 받아야합니다. 굽기 각도는 90도이며 굽기 반지름은 철강 튜브의 바깥 지름의 6 배입니다.
2수압 시험
에디 전류 테스트, 초음파 테스트는 수압 테스트 대신 사용할 수 있습니다. 에디 전류 테스트를 할 때 GB/T 7735-1995 Gr. A를 따라야합니다. 초음파 테스트를 할 때 GB/T 5777-1996 Gr.C8을 따라야 합니다..
3평평화 테스트
4플랜징 테스트
5확장 테스트
