원래 장소:
중국
브랜드 이름:
Torich
인증:
ISO9001
모델 번호:
ASTM A213

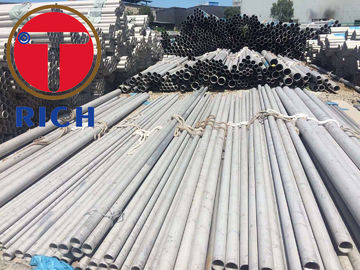

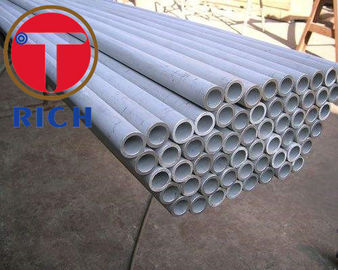

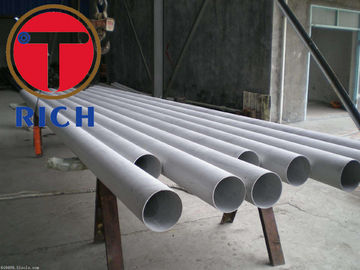

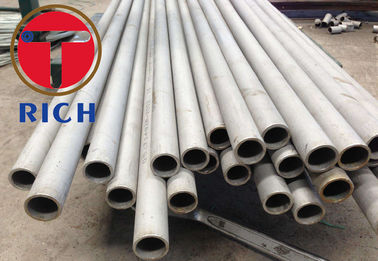

A213 열기 / 열 교환기용으로 구운 스테인레스 스톱리스 스틸 튜브
보일러 및 열 교환기에 대한 매듭없는 스테인리스 스틸 튜브는 중국 국가 표준 GB13296-91에 따라 제조됩니다.
GB13296-91은 보일러와 열 교환기에 사용되는 무선 스테인레스 스틸 파이프에 적용되는 표준입니다.
GB13296-1991 보일러, 열 교환기용 무선 스테인레스 스틸 튜브
0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
기술 기준:GB13296-91
매듭 없는 스테인리스 보일러 튜브의 허용값:
| 생산 방법 | 크기 (mm) | 용인성 | |
| 핫 롤링 (엑스트루션) | 과다 복용 | ≤140 | ±1.25% |
| >140 | ±1.0% | ||
| WT | ≤10 | ±12.5% | |
| >10 | ±15% | ||
| 냉면 (냉면 롤) | 과다 복용 | 8~30 | ±0.20mm |
| >30~50 | ±0.30mm | ||
| >50 | ±0.8% | ||
| WT | 1.0~3 | + 12% -10% | |
| >3.0 | ±10% | ||
길이는:
길이 또는 일반 철강 파이프:
뜨거운 롤링 (출압) 튜브: 3~12m
3~8m
물 파이프와 보일러 철강 파이프의 길이는:
핫 롤링 (출압) 튜브: 4~12m
냉면 (냉면 롤링) 튜브: 4~8m
굽기 허용:
WT≤15mm, 굽기≤1.5mm/m
WT>15mm, 굽기 ≤2.0mm/m
끝 모양:
파이프의 두 끝은 직각으로 잘라야 합니다, 그리고 burrs 제거
기계적 특성
철강 파이프의 길쭉한 기계적 특성의 열처리는 표준에 따라 이루어져야 합니다.
| 소재 | 팽창 강도 MPa ≥ | 양력 강도 MPa ≥ | 길쭉함 % ≥ |
| 0Cr18Ni9 | 520 | 205 | 35 |
| 1Cr19Ni9 | 520 | 205 | 35 |
| 0Cr19Ni10 | 480 | 175 | 35 |
| 1Cr18Ni9Ti | 550 | 205 | 40 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
| 1Cr17 | 410 | 245 | 20 |
| 00Cr27Mo | 410 | 245 | 20 |
| 1Cr25Ti | 440 | 245 | 17 |
강도:
W.T. ≥ 2mm의 튜브에 대해서는 로크웰 경직성 테스트를 수행해야 합니다.
톱니 없는 보일러 튜브의 시험:
1굽기 테스트:
튜브는 OD ≤22mm 때 굽기 테스트를 받아야합니다. 굽기 각도는 90도이며 굽기 반지름은 철강 튜브의 바깥 지름의 6 배입니다.
2수압 시험
에디 전류 테스트, 초음파 테스트는 수압 테스트 대신 사용할 수 있습니다. 에디 전류 테스트를 할 때 GB/T 7735-1995 Gr. A를 따라야합니다. 초음파 테스트를 할 때 GB/T 5777-1996 Gr.C8을 따라야 합니다..
3평평화 테스트
4플랜징 테스트
5확장 테스트
