원래 장소:
중국
브랜드 이름:
Torich
인증:
ISO9001 ISO 14001 TS16949
모델 번호:
ASTM B338 Gr2

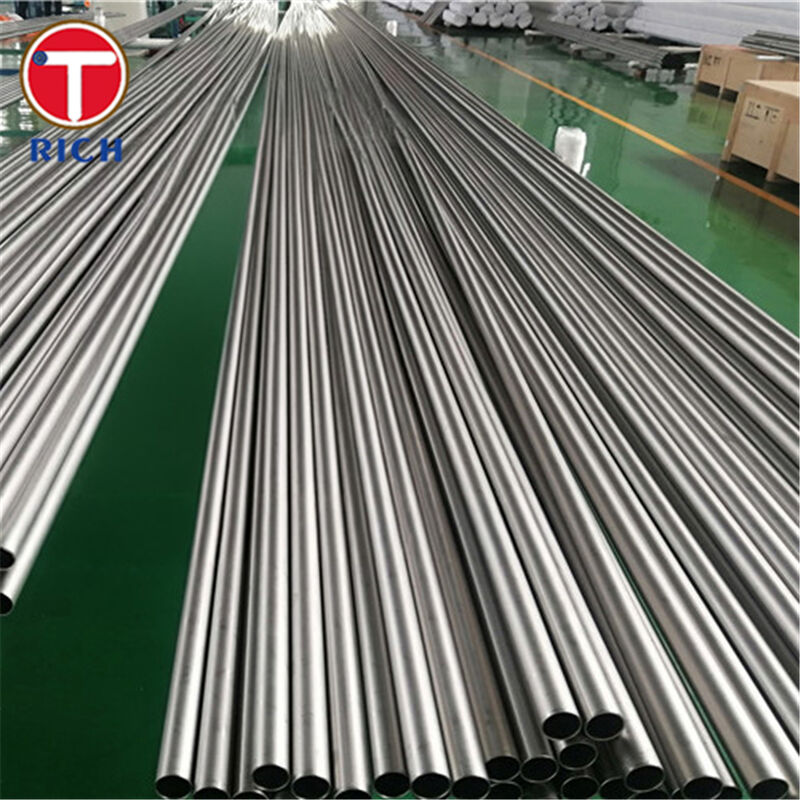

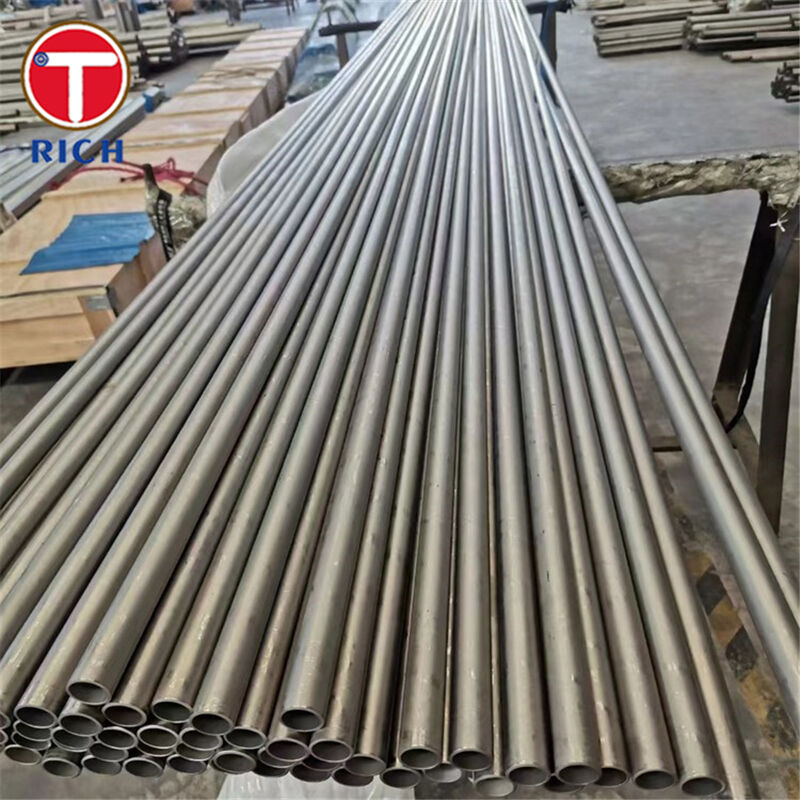

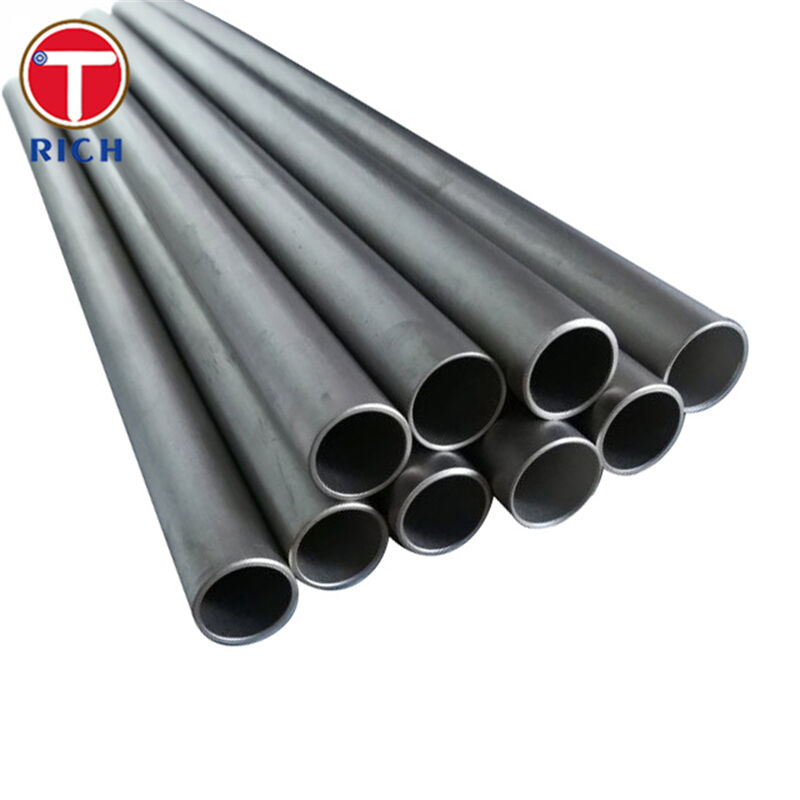

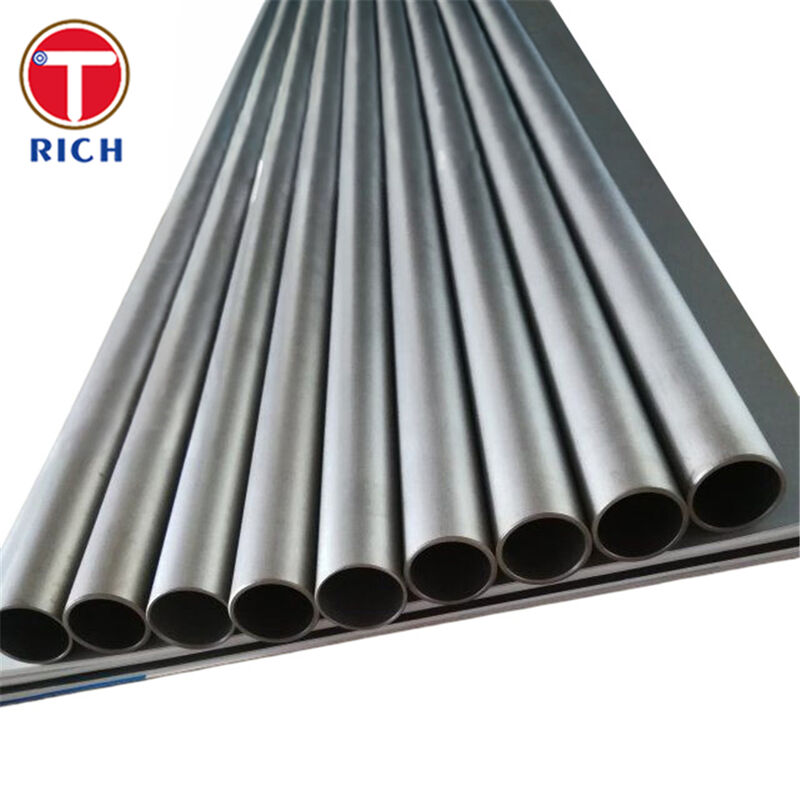

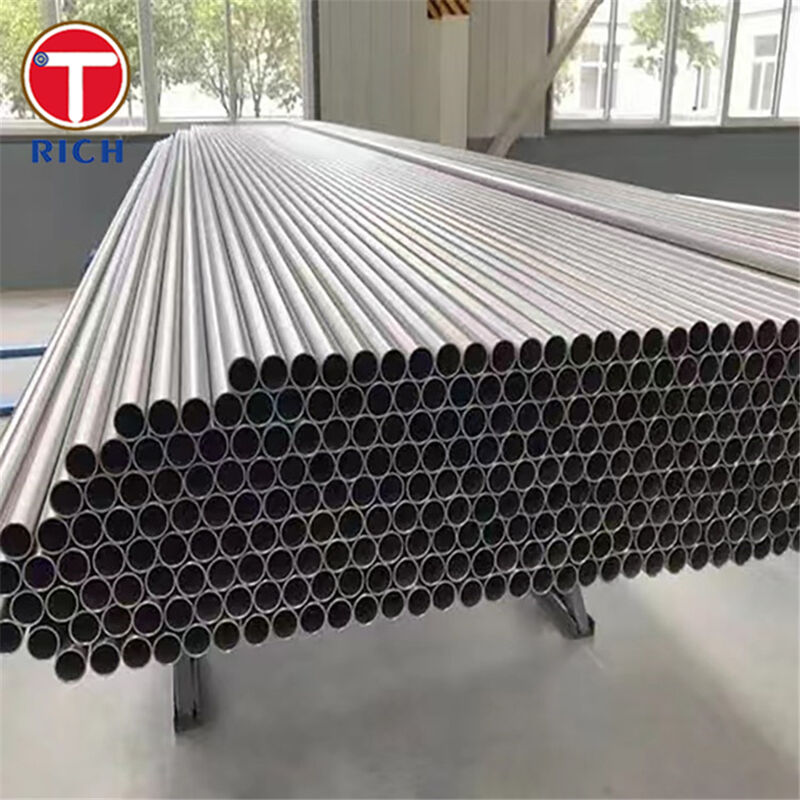

ASTM B862 2등급 티타늄 튜브는 염분, 해수, 염분,습한 염소, 유기 산소, 또는 산화 매체 스테인리스 스틸 또는 구리 니켈을 신뢰할 수 없습니다. 등급 2 / UNS R50400는 부식 저항, 형성성, 용접성,중량 강도, ASTM 최소 팽성 강도는 345 MPa, 양력 강도는 275 MPa, 연출 상태에서는 20%의 연장.
| 항목 | 설명 |
|---|---|
| 소재 | 상업적으로 순수한 티타늄 |
| 표준 | ASTM B862 Gr.2· ASTM B338 / ASTM B861 수직 열 교환 튜브 요구 사항에 사용할 수 있습니다 |
| 등급 | 등급 2 / UNS R50400 |
| 외부 지름 | 9.5-24.4mm 전형적인 매듭 없는 튜브 범위; 요청에 따라 다른 크기 |
| 벽 두께 | 0.7-4.0mm 전형적인 매듭없는 파이프 범위; 최소 벽 또는 평균 벽이 제공됩니다. |
| 길이 | 1~12m, 길이로 잘라; 프로젝트 길이가 사용자 정의 될 수 있습니다. |
| 허용 범위 | ASTM B338, ASTM B861 또는 구매 도면에 따른 OD/WT 허용 |
| 직선성 | 콜드 롤링, 직렬 및 최종 검사로 제어됩니다. 프로젝트별 직렬 허용도 가능합니다. |
| 표면 상태 | 냉소화, 냉소화 및 연금, 산성 주름, 닦거나 밝은 청소 |
| 열처리 | 제품 경로 및 주문 요구 사항에 따라 반열 또는 스트레스 완화 |
| 검사 | 화학분석, 팽창시험, 차원 검사, 표면 검사, 수전 / 공기 / 회전류 / 초음파 검사 |
| 재산 | 정확한 가치 / 요구 사항 |
|---|---|
| UNS 지정 | R50400 |
| 밀도 | 4.51g/cm3 |
| ASTM B338 견고성, 최소 | 345 MPa / 50 ksi |
| ASTM B338 강도, 0.2% 오프셋 | 275-450 MPa / 40-65 ksi |
| ASTM B338 연장, 최소 | 50mm에서 20% |
| 화학적 한계: Fe | ≤0.30% |
| 화학적 제한: O | ≤0.25% |
| 화학적 제한: H | ≤0.015% |
| 열전도성 | 방 온도 에서 약 22 W/m*°C |
| 바다 물의 침식/성식 저항성 | 약 40m/s까지 흐르는 바닷물, 물질적 효과는 무시할 수 있습니다. |
| 균열성 부식 기준 | CP 티타늄은 보통 80°C 이하의 염분 용액에서 초염소 상태를 포함하여 pH에 관계없이 균열성 노폐를 나타내지 않습니다. |
| 튜브 셰이트 확장 안내 | 최적의 철부 강도를 위해 일반적으로 10% 벽 감소가 제안됩니다. |
| 구매자 의 관심 | 우리 의 실제적 인 통제 |
|---|---|
| "ASTM B862는 꿰매지 않는 열 교환 튜브에 맞나요?" | 우리는 코팅 단계에서 표준 불일치를 방지합니다. ASTM B862는 용접 된 티타늄 파이프입니다.우리는 ASTM B338 또는 ASTM B861을 UNS R50400 등급 2과 함께 인용합니다., 벽 기반, 시험 방법 및 검사 범위. |
| "그라드 2 티타늄은 염화물이나 해수에서 살아남을 수 있을까?" | 2등급 티타늄은 염화물 함유 환경, 바닷물 냉각, 소금, 습한 염화물, 산화 매체에 선택됩니다.균열성 부식, 침식 경화, 염화 스트레스 경화 균열. |
| "투브가 누출 위험 없이 튜브 잎으로 확장될 수 있나요?" | 우리는 과다 투여, 벽 두께, 굽기 상태, 표면 청결성, 그리고 곧게 조절합니다.약 10%의 벽 감소가 견인 강도에 대한 실용적인 엔지니어링 기준으로 사용됩니다.. |
| 표준 시스템 | 적용되는 표준 | 간략한 설명 |
|---|---|---|
| ASTM | ASTM B862 | 티타늄 및 티타늄 합금의 용접 파이프, 부식 저항 및 고온 서비스 |
| ASTM | ASTM B338 | 콘덴서, 증발기 및 열 교환기용 시합 및 용접 된 티타늄 튜브 |
| ASTM | ASTM B861 | 티타늄 및 티타늄 합금, 부식 저항 및 고온 서비스용 무선 파이프 |
| ASME | ASME SB-338 / SB-861 / SB-862 | 프로젝트 설계가 ASME 준수 사항을 요구하는 경우 보일러 및 압력 용기 코드 재료 동등 |
| EN / DIN | DIN 17861 / DIN 17869 / EN 재료 3.7035 | 티타늄 2등급 / 티타늄 튜브 및 파이프 애플리케이션에 대한 유럽 참조 |
| JIS | JIS H 4630 / 관련 티타늄 튜브 표준 | 일본 티타늄 튜브 참조, 주문 등급의 일치 조건 |
| GB | GB/T 3624, GB/T 3625, GB/T 26057 | 중국 티타늄 및 티타늄 합금 튜브 / 파이프 참조, 매듭 또는 용접 경로에 따라 선택 |
| GOST | 프로젝트별로 GOST 티타늄 튜브 / 파이프 표준 | CIS 프로젝트 문서가 GOST 기반의 수용을 필요로 할 때 사용 |
해수로 냉각된 껍데기 및 튜브 콘덴서 파이프
2등급 티타늄 튜브는 높은 염소 함량의 바닷물이 스테인리스 스틸 또는 구리 합금 튜브를 공격할 때 응축 튜브 재료로 사용됩니다.누출 위험 감소, 냉각용 물 시스템에서의 더 긴 서비스 간격
ASTM 티타늄 튜브 사양에서 일반적으로 사용되는 참조 등급. 값은 중량 퍼센트; 티타늄은 달리 명시되지 않는 한 균형입니다.
| 등급 | Nmax | Cmax | H 최대 | Fmax | 최대 | 알 | V | Pd | 모 | 니 | 티 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1등급 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | -- | -- | -- | -- | -- | 재고 |
| 2급 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | -- | -- | 재고 |
| 3등급 | 0.05 | 0.08 | 0.015 | 0.30 | 0.35 | -- | -- | -- | -- | -- | 재고 |
| 7급 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | 00.12-0.25 | -- | -- | 재고 |
| 12등급 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | 0.2-0.4 | 00.6-0.9 | 재고 |
일반적으로 공급되는 굽힌 상태에서 실내 온도 팽창 성질.
| 등급 | 튼튼성 미니 | 양력 0.2% 오프셋 미니 | 최대 양력 | 연장 미니 |
|---|---|---|---|---|
| 1등급 | 240 MPa / 35 ksi | 138 MPa / 20 ksi | 310 MPa / 45 ksi | 24% |
| 2급 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| 3등급 | 450 MPa / 65 ksi | 380 MPa / 55 ksi | 550 MPa / 80 ksi | 18% |
| 7급 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| 12등급 | 483 MPa / 70 ksi | 345 MPa / 50 ksi | -- | 18% |
