| 브랜드 이름: | Torich |
| 모델 번호: | DIN 2393 |
| MOQ: | 1 톤 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 매년 50000 톤 |

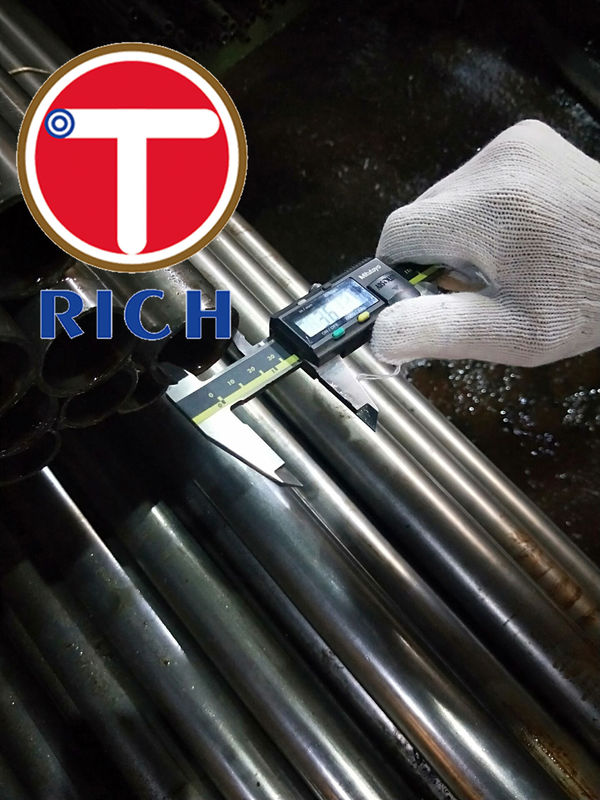

오토바이 앞 포크 DIN 2393 탄소 강철 꿰매지 않은 용접 파이프
설명:
외부 지름:EN 10305-2 (DIN 2393)
버전:+C (BK) 추운 도면 후 열 처리가 없습니다 (굽는 경우 NBK 버전을 참조)
튜브의 종류는 냉동으로 형성하기 위해 제한된 제약에 있습니다.
직선성:외부 지름 > 15mm = 최대 0,25% 길이의 오차
외부 지름 6 - 15 mm = 눈으로 정렬
외부 지름 < 6 mm = 직렬성 보장되지 않습니다.
길이: 무작위 5-7미터, 요청에 따라 절단
직선성≤0.5mm/1m
둥글다≤0.5
OD 범위:15~200mm WT 범위: 0.8-16mm
OD 허용량:+/-0.06mm WT: ((+/-0.03)
ID 표면:≤0.4μm
특징: 높은 정확성, 좋은 내부 구멍 표면
등급 및 비교
| DIN 규격:DIN 2393 | EN 규격:EN 10305-2 | UNI 규격:UNI 7946 |
| RSt 34.2 | E195 | Fe320 |
| RSt 372 | E235 | Fe360 |
| 52번지3 | E355 | Fe490 |
DIN 2393 열처리 된 파이프의 지름에 대한 한계 오차
| 벽 두께 T | 지름의 한계 오차 D |
| 0.05 D 이상 | 표 2에 명시된 바와 같이 |
| 0.05D 이상 | 1.5 곱하기 2 표의 값 |
| 0.025보다 높습니다. | 표 2의 두 배의 값 |
도표 2에 표시된 지름의 한계 오차는 타원성을 허용하고 냉면 마감 Hare BK 및 냉면 마감에 적용됩니다.
완공된 부드러운 BKW 조건.
적용:
오토바이 앞 포크,모터 외부 껍질,자동차 충격 흡수기 실린더
저장장,냉장고 가스 저장장
생산 과정:물질 입수 검사 표면 처리,냉면 롤링 검사,강성 방지 작업,
창고 저장소
표준 상대 정보:
Din 2393 이 표준은 용접 정밀 철강 파이프의 크기를 지정하고 있으며
DIN 2393 부분2 관련 기술 배송 조건을 명시합니다.
주로 기계 및 자동차 공학 분야에서 사용됩니다.
이 표준에 명시된 차원의 철강 파이프가 기술적인 납품 조건에 부합해야 하는 경우
제2393부 제2항 제1.2호에 등재된 제품들은 C급으로 주문해야 합니다.
명칭:
St52-3제철로 만든,외선 지름 D 18mm,내면
지름 D1 13mm (ID13),냉면 마감 (Hard) ((BK):
튜브 DIN 2393-St52-3 BK 18XID13
정밀 철강 튜브 용접,St52-3 철강으로 만든,외선 지름,D 18mm 및 벽 두께
T,2,5mm,냉면 마감 (고장) 된 (BK):
튜브 DIN 2393-St52-3 BK 18X2.5
정밀 철강 튜브 용접,St52-3 철강,외선 지름,D 13mm 및 벽 두께
T,2,5mm,냉면 마감 (고장) 된 (BK):
튜브 DIN 2393-St52-3 BK 13X2.5
용접된 정밀제철 파이프의 지정,St37.8제철,량성급 C,외선 지름,D 25mm 및
1.5mm의 벽 두께 T,정상화 (NBK),DIN171777에 명시된 기술 공급 조건을 준수합니다:
튜브 DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
