| 브랜드 이름: | Torich |
| 모델 번호: | SAE J525 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
1.75 크루 돔 스틸 파이프
크기 범위:
과다 투여 30~350mm
W.T.:1-15mm
L: 12000mm 또는 정해진 길이에 따라 짧은 조각으로 잘라
배달 조건:
BK, BKW, BKS, GBK, NBK
CDW DOM 철강 파이프 특성:
좋은 동심성
좋은 과다 복용량 및 ID 허용
높은 정확성
안정적인 품질
부드러운 거칠성
토리치 품질 보장
생산 과정:
ERW 강철 파이프 및 냉면 또는 냉 롤링 생산
응용 프로그램:굽기 및 굽기, 자동차 부품
| 표 1- 파이프 외부 지름 허용 | |||||||
| 명목 튜브 과다 투여 mm | 용인성 OD ±mm | 용인성 ID ±mm | |||||
| 9번까지50 | 0.05 | 0.05 | |||||
| 9.50~15.88 이상 | 0.06 | 0.06 | |||||
| 15.88 이상에서 50.80까지 포함 | 0.08 | 0.08 | |||||
| 50.8 이상부터 63.50까지 | 0.10 | 0.10 | |||||
| 63.50 이상에서 76.20까지 | 0.13 | 0.13 | |||||
| 76.20~100.00 이상 | 0.15 | 0.15 | |||||
| WT 허용량은 10%를 초과하지 않아야 합니다. | |||||||
| 표 2- 파이프 벽 두께 허용 | |||||||
| 명목 벽 두께 | 명목 과다 복용량 22mm를 통해 ±mm | 명목 과다 복용량 22~48mm ±mm | 명목 과다 복용량 48~100mm ±mm | ||||
| 0.89 | 00.05/0.05 | 00.05/0.05 | 00.05/0.05 | ||||
| 1.00 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.25 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.50 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.65 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.00 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.11 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.410 | 00.05/0.05 | 00.05/0.08 | 00.08/0.08 | ||||
| 2.500 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 2.770 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.000 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.050 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.40 | - | 00.05/0.10 | 00.08/0.08 | ||||
| 3.75 | - | 00.05/0.10 | 00.08/0.08 | ||||
| 4.00 | - | 00.08/0.10 | 00.08/0.10 | ||||
| 4.19 | - | 00.08/0.10 | 00.08/0.10 | ||||
| 4.57 | - | 00.10/0.10 | 00.08/0.13 | ||||
| 5.00 | - | 00.10/0.13 | 00.10/0.13 | ||||
1.75 크루 돔 스틸 파이프
| 표 2- 화학적 요구 사항 | |||||||
| 원소 | % | ||||||
| 탄소 | 00.06-018 | ||||||
| 마랑제 | 00.30 대 0.60 | ||||||
| 포스프프리스 | 0.040 최대 | ||||||
| 황 | 0.050 최대 | ||||||
| 표 3- 기계적 특성 | |||||||
| 속성 | 가치 | ||||||
| 양산력, 분 | 170MPa | ||||||
| 최강의 힘, 미니 | 310MPa | ||||||
| 50mm의 연장, 분 | 35% | ||||||
| 강도 (록웰 B),max | 65.00 | ||||||

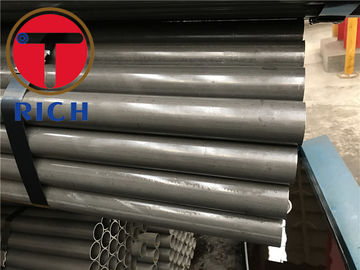

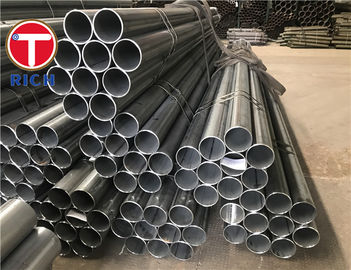

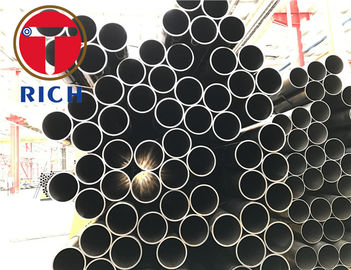

제품 사진
회사 소개
품질 관리
1들어오는 원자재 검사
2원자재 분리 철강 등급 혼합을 피하기 위해
3. 냉면 도출을 위해 난방 및 망치 끝
4냉면 및 냉면 롤링, 직선 검사
5열처리, +A, +SRA, +LC, +N, Q+T
6- 정렬-특정 길이로 절단-완료 측정 검사
7튼튼성, 양력력, 연장력, 단단성, 충격력, 미세 구조 등 자체 실험실에서 기계적 테스트
8포장 및 양말
우리의 강철 튜브의 100%는 차원적으로 확인됩니다
우리의 철강 파이프의 100%는 완벽하게 표면 상태가 있는지 확인하고 표면 결함이 없는지 확인합니다.
100% 회전 전류 시험 및 장단 및 가로 결함을 제거하기 위한 초음파 시험
