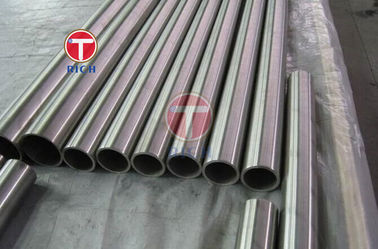

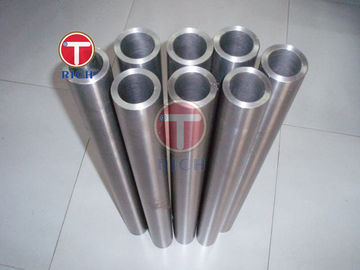

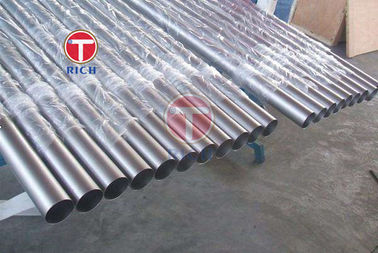

2-12m 길이가 굽힌 무선 인코넬 600 튜브와 니켈 합금 철강 튜브 열 교환기
제품 상세정보
12m 길이 니켈 합금 강철 배관
,인코넬 600 니켈 합금 강철 배관
인코넬® 600 튜빙은 내열성, 내식성 및 가공 연성이 요구되는 장비용 니켈-크롬-철 합금 제품입니다. UNS N06600 / W.Nr. 2.4816으로 식별되며, 최소 72.0% 니켈 및 14.0-17.0% 크롬을 함유합니다. 열교환기용 심리스 튜빙의 경우 ASTM B163이 적절한 규격 기준을 제공합니다. 지정된 길이 범위는 2-12m이며, 기타 절단 길이는 협의 대상입니다.
아래 제품 구성은 풀림 상태로 공급되는 심리스 튜빙을 다룹니다. 치수 한계는 ASTM B163의 범위를 설명하며, 실제 크기 가용성은 견적 확인이 필요합니다.
| 품목 | 규격 |
|---|---|
| 재질 | 니켈-크롬-철 합금 |
| 기계적 특성 | 연신율, 최소 |
| 등급 | 합금 600 |
| 유럽 재질 지정 | W.Nr. 2.4816 / NiCr15Fe |
| 제조 공정 | 심리스 |
| 제품 표준 | 열교환기 튜빙용 ASTM B163; 일반 심리스 파이프 및 튜브용으로 지정된 경우 ASTM B167 |
| 외경 | 주문 시; ASTM B163은 최대 76.2mm의 외경을 다룹니다. |
| 벽 두께 | 주문 시 최소 벽 두께 또는 평균 벽 두께 기준; ASTM B163은 최대 3.76mm의 최소 벽 두께 또는 최대 4.19mm의 평균 벽 두께를 다룹니다. |
| 길이 | 2-12m; 1m 및 기타 맞춤 길이 협의 가능, 치수 및 제조 확인 대상 |
| 치수 공차 예시 | 25.4mm OD * 2.00mm 평균 벽 두께의 경우: OD ±0.19mm; 벽 두께 ±0.20mm, ASTM B163-22 기준 |
| 절단 길이 공차 | ASTM B163-22: 9.1m 이하 길이는 +3.2/-0mm; 9.1m 초과 길이는 +6.4/-0mm |
| 직진도 | 상업적으로 직선이며 굽힘이나 꺾임이 없음; 수치 직진도 요구 사항은 협의 대상 |
| 표면 상태 | 풀림 및 산세 처리 또는 협의에 따른 밝은 풀림; 필요한 경우 표면 거칠기 지정 |
| 열처리 | 풀림 최종 상태; 협의에 따른 추가 서비스별 처리 |
| 끝단 상태 | 평평하고 버(burr)가 제거된 끝단; 승인된 도면에 따른 대체 준비 |
| 검사 문서 | 구매 주문서에 명시된 검사 증명서 및 추가 시험 보고서 |
치수 공차 예시는 명시된 크기 및 벽 두께 기준에 적용됩니다. 다른 치수는 해당 표준 공차 및 적용 가능한 얇은 벽 및 타원도 조항을 포함하여 요구됩니다.
- 명시된 기계적 강도: ASTM B163-22에 따른 풀림 N06600 튜빙은 최소 인장 강도 552 MPa, 최소 0.2% 항복 강도 241 MPa, 최소 연신율 207 (30)NCF600TB
- 열전도율: 일반적인 열전도율은 20°C에서 14.9 W/(m·K)로, 열 전달 계산을 위한 명확한 참조를 제공합니다.
- 밀도: 일반적인 밀도는 8.47 g/cm³으로, 튜브 무게 추정 및 장비 질량 계산을 지원합니다.
- 용융 범위: 1,354–1,413°C. 작동 온도 한계는 설계 코드, 하중 조건 및 공정 환경을 사용하여 별도로 설정해야 합니다.
- 가공 응답: 합금 600은 냉간 가공으로 강화됩니다. 풀림 상태의 튜빙은 후속 성형 및 용접을 위한 연성을 제공합니다.
물리적 값은 일반적인 제조업체 데이터입니다. 기계적 허용 요구 사항은 지정된 제품 표준, 판본, 치수 및 납품 조건에 따라 달라집니다.
다음 서비스 약속은 제안된 제품 페이지 문구이며 게시 전에 공급업체 확인이 필요합니다.
제안된 공급 패키지는 튜브 마킹 및 열 번호를 화학 분석, 기계적 시험 결과 및 납품 조건과 연결합니다. EN 10204 Type 3.1 검사 증명서를 주문 시 지정할 수 있으며, 추가적인 양성 재질 식별은 별도로 합의됩니다. 이는 구매자에게 재질 식별 및 문서 일관성을 확인하기 위한 명확한 기준을 제공합니다.
외경, 벽 두께 기준, 타원도, 절단 길이 및 직진도는 승인된 주문 도면에 따라 정의됩니다. 긴 튜브, 튜브 시트 맞춤 및 끝단 준비에 대한 추가 요구 사항은 생산 전에 합의됩니다. 이는 삽입 간격, 불충분한 벽 두께 및 12m 길이에서의 과도한 휨과 같은 조립 문제를 해결합니다.
검사 및 시험 계획은 필요한 비파괴 검사, 누설 또는 압력 시험, 허용 기준 및 보고 요구 사항을 식별합니다. 추가 시험은 구매 주문서에 명시적으로 기록됩니다. 따라서 구매자는 측정 가능한 요구 사항에 대해 튜브 무결성을 평가하고 해당 검사 기록을 받을 수 있습니다.
| 표준 시스템 | 관련 참조 및 적용 |
|---|---|
| ASTM | 심리스 니켈 합금 콘덴서 및 열교환기 튜브용 ASTM B163; 일반 심리스 니켈 합금 파이프 및 튜브용 ASTM B167 |
| ASME | 장비 사양 및 해당 코드 판본에서 요구하는 경우 ASME SB-163 또는 ASME SB-167 |
| EN | 유럽 재질 지정은 2.4816 / NiCr15Fe입니다. EN 10095은 지정된 내열 재질 형태를 다룹니다. 튜브 납품 요구 사항은 별도로 설정해야 합니다. EN 10204 |
| 는 검사 문서 유형을 지정합니다. | GOST |
| 직접 GOST 튜브 동등성은 확인이 필요합니다. 구매자는 대체 전에 필요한 러시아 등급 및 제품 사양을 지정해야 합니다. | JISJIS G 4904:2023은 심리스 니켈-크롬-철 열교환기 튜브를 다룹니다. 합금 600 튜브 지정은 NCF600TB |
| 입니다. | GBGB/T 2882-2023 |
은 니켈 및 니켈 합금 튜브를 다룹니다. 등급, 치수, 상태, 검사 및 허용 요구 사항은 주문 사양에 따라 확인해야 합니다.참조 판본: 아래의 수치 사양 표는 검사된 ASTM B163-22 요구 사항을 사용합니다. ASTM은 현재 B163-26a
화학 처리 — 가성소다 히터용 직선 튜브
화학 성분다음 표는 ASTM B163-22 화학 요구 사항을 사용하여 다섯 가지 별도 합금 등급
을 비교합니다. 합금 600은 제품 등급이며, 추가 등급은 재료 선택 맥락을 제공합니다.
| 모든 값은 질량 백분율입니다. 범위 또는 최소값이 명시되지 않은 한 값은 최대 한계입니다. | 원소 | 합금 600 / N06600 | 합금 601 / N06601 | 합금 690 / N06690 | 합금 800 / N08800 |
|---|---|---|---|---|---|
| 합금 825 / N08825 | 니켈, Ni | ≥72.0 | 58.0–63.0 | ≥58.0 | 30.0–35.0 |
| 38.0–46.0 | 크롬, Cr | 14.0–17.0 | 21.0–25.0 | 27.0–31.0 | 19.0–23.0 |
| 19.5–23.5 | 철, Fe | 6.0–10.0 | 잔량 | 7.0–11.0 | ≥39.5 |
| ≥22.0 | 탄소, C | 0.05 | 0.10 | 0.05 | 0.10 |
| 0.05 | 0.50 | 0.50 | 1.00 | 0.50 | 0.50 |
| 1.00 | 1.00 | 1.00 | 1.00 | 0.50 | 1.00 |
| 0.50 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| 0.030 | -- | -- | -- | -- | -- |
| -- | 1.00 | 0.50 | 1.00 | 0.50 | 0.75 |
| 1.50–3.00 | -- | -- | -- | -- | -- |
| 2.50–3.50 | -- | -- | -- | -- | 0.15–0.60 |
| 0.20 | -- | -- | -- | -- | 0.15–0.60 |
0.60–1.20
| 기계적 특성 | 등급 | UNS 지정 | 납품 상태 | 인장 강도, 최소 MPa (ksi) | 0.2% 항복 강도, 최소 MPa (ksi) |
|---|---|---|---|---|---|
| 연신율, 최소 | 합금 600 | N08825 | 풀림 | 586 (85) | 207 (30) |
| 30% | 합금 601 | N08825 | 풀림 | 517 (75) | 207 (30) |
| 30% | 합금 690 | N08825 | 풀림 | 586 (85) | 207 (30) |
| 30% | 합금 800 | N08825 | 풀림 | 517 (75) | 207 (30) |
| 30% | 합금 825 | N08825 | -- | -- | -- |
