구리 니켈은 증발 Ｕ 125MPa 합금강관을 강화했습니다
제품 상세정보
125MPa 합금강관
,125MPa 구리 니켈 파이프
,합금강관 C71500

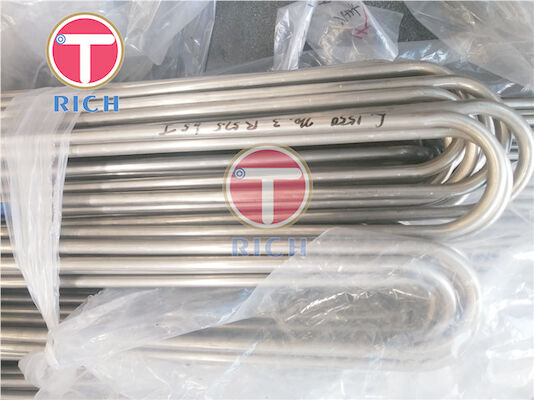

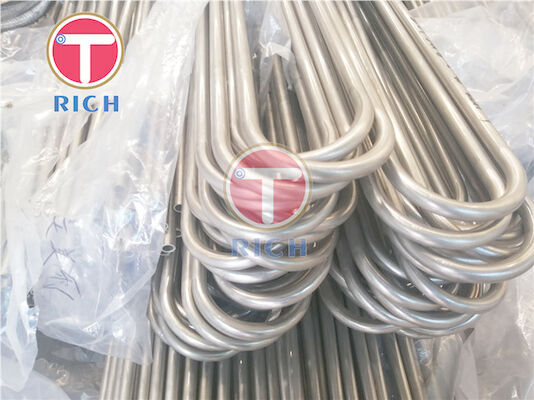

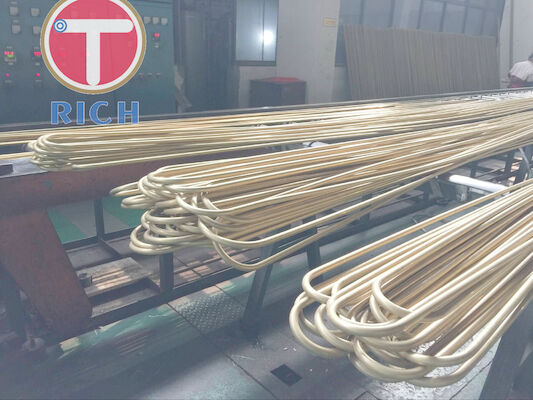

ASTM B111 C71500 구리-니켈 강화 증발 U-튜브 – 최소 항복 강도 125 MPa
ASTM B111 C71500 강화 증발 U-튜브는 증발기, 응축기 및 기타 쉘-튜브 열 교환 장비용으로 설계된 심리스 70/30 구리-니켈 열 전달 튜브입니다. C71500 합금은 29.0~33.0%의 니켈과 제어된 철 첨가를 포함하며, O61 풀림 상태에서 ASTM B111 요구 사항에 따라 최소 인장 강도 360 MPa 및 최소 항복 강도 125 MPa를 가집니다. ASTM B111은 외부 직경 80mm까지의 심리스 구리 및 구리 합금 응축기 및 열 교환기 튜브를 다룹니다.
강화 증발 U-튜브의 경우, 베이스 튜브는 ASTM B111/B111M 요구 사항에 따라 제조되며, U-벤드 반경, 직선부 길이, 강화 프로파일, 비강화 끝 길이 및 강화 섹션의 치수 허용 오차는 구매자의 승인된 튜브 도면에 정의되어야 합니다. C71500은 기술적으로 합금강 등급이라기보다는 구리-니켈 합금입니다.
사양
| 항목 | 사양 |
|---|---|
| 제품 | 심리스 강화 증발 U-튜브 |
| 재질 | 구리-니켈 합금 |
| 표준 | ASTM B111/B111M |
| UNS 등급 | C71500 |
| 합금 유형 | 70/30 구리-니켈 |
| 제조 공정 | 심리스, 냉간 인발, 풀림, U-벤딩 |
| 외부 직경 | ASTM B111 하 80mm까지; 일반적인 프로젝트 크기는 도면에 따라 제조됨 |
| 벽 두께 | 일반적으로 0.5~3.4mm, OD 및 프로젝트 사양에 따라 다름 |
| 길이 | 1~12m, 맞춤 가능 |
| U-벤드 반경 | 구매자 도면에 따름 |
| 직선부 길이 | 열 교환기 설계에 따름 |
| OD 허용 오차 | ASTM B111 치수 표에 따름; OD 및 벽 두께에 따라 허용 오차 변동 |
| 벽 두께 허용 오차 | ASTM B111 치수 표에 따름 |
| 직진도 | ASTM B111 / 합의된 구매 요구 사항에 따라 제어되는 직선 부분 |
| 표면 상태 | 매끄럽고 깨끗하며 손상 없는 결함 없음; 승인된 도면에 따른 강화 표면 형상 |
| 템퍼 | O61 풀림; 지정된 경우 HR50 인발 및 응력 완화 가능 |
| O61 인장 강도 | ≥360 MPa |
| O61 항복 강도 | ≥125 MPa |
| 확장 요구 사항 | O61 C71500의 원래 OD 30% 증가 |
| 풀림 결정립 크기 | 0.010~0.045 mm |
| 비파괴 검사 | 각 튜브의 와전류 검사; 표준에서 허용하는 경우 수압 또는 공압 시험을 지정할 수 있음 |
ASTM B111은 압출, 인발, 풀림, 직선화 및 트리밍을 포함한 생산 공정을 명시하고 화학, 기계, 성능 및 비파괴 검사 제어를 요구합니다.
주요 특징
1. 정의된 최소 항복 강도 125 MPa
O61 풀림 템퍼의 C71500은 최소 인장 강도 360 MPa 및 최소 항복 강도 125 MPa를 가지며, 이는 ASTM B111에서 지정한 0.5% 하중 하 신장 방법으로 측정됩니다. 이 조합은 튜브 확장 및 U-벤딩 작업에 필요한 연성을 유지하면서 충분한 강도를 제공합니다.
2. 제어된 70/30 구리-니켈 화학 조성
C71500은 구리를 잔량으로 하여 29.0~33.0% Ni, 0.40~1.0% Fe, 최대 1.0% Mn, 최대 1.0% Zn 및 최대 0.05% Pb를 포함합니다. 제어된 니켈 및 철 함량은 튜브가 해수 또는 기타 염화물 함유 냉각 매체와 함께 작동할 때 특히 관련이 있습니다.
3. O61 템퍼에서 30% 확장 능력
ASTM B111은 풀림 C71500의 원래 튜브 외부 직경 30% 확장을 명시합니다. 이는 이후 튜브 시트에 기계적으로 확장되어야 하는 튜브에 대한 중요한 수락 매개변수입니다.
4. 제어된 재결정 결정 구조
풀림 C71500 튜브의 경우, ASTM B111은 0.010~0.045mm의 평균 결정립 크기로 균일하고 완전한 재결정을 요구합니다. 결정 구조는 ASTM E112에 따라 현미경으로 평가됩니다.
5. 개별 와전류 검사
허용되는 대체 압력 시험이 지정되지 않는 한, 각 ASTM B111 튜브는 와전류 검사를 받아야 합니다. ASTM E243은 튜브 서비스 성능에 영향을 미칠 수 있는 불연속성을 감지하기 위한 전자기 검사 절차를 제공합니다.
우리의 장점
1. 튜브 시트 확장 성능 제어
응축기 및 증발기 제조업체의 주요 관심사는 튜브가 분할, 과도한 가공 경화 또는 불일치 밀봉 없이 튜브 시트에 확장될 수 있는지 여부입니다.
C71500 O61 튜브의 경우, 재료 제어는 ASTM B111 최소 기계적 특성인 360 MPa 인장 강도 및 125 MPa 항복 강도와 지정된 30% 확장 요구 사항을 기반으로 합니다. 풀림 결정립 구조도 0.010~0.045mm 범위로 제어됩니다. 이러한 매개변수는 튜브가 튜브 시트 조립 작업에 들어가기 전에 객관적인 수락 기준을 제공합니다.
2. 제작 전 전체 튜브 길이 검사
작은 종방향 불연속성, 인발 결함 및 국부 벽 불량은 단일 누출 튜브가 교환기 시운전 후 가동 중단 또는 플러깅을 요구할 수 있기 때문에 중요한 조달 문제입니다.
각 튜브는 ASTM B111 및 ASTM E243에 따라 와전류 검사를 받을 수 있습니다. 해당되는 경우 수압 또는 공압 시험도 지정할 수 있습니다. 검사 기록, 열 식별, 화학 분석, 치수 결과 및 기계적 특성 데이터는 추적성을 위해 밀 테스트 문서에 통합될 수 있습니다.
3. U-벤드 및 강화 표면 치수는 도면으로 제어
ASTM B111은 기본 심리스 튜브를 정의하지만, 강화 증발 표면 또는 완성된 U-벤드에 대한 보편적인 단일 형상을 설정하지는 않습니다. 이러한 이유로 생산은 OD, 벽 두께, 강화 높이 및 피치, 평활단 길이, U-벤드 반경, 다리 간격, 접선점, 총 개발 길이 및 치수 허용 오차를 정의하는 승인된 기술 도면에서 제어되어야 합니다.
이는 강화 형상을 일반적인 ASTM B111 요구 사항으로 취급하는 것을 방지하고 열 교환기 제조업체에게 튜브 삽입, 번들 조립 및 튜브 시트 위치 지정을 위한 측정 가능한 검사 기준을 제공합니다.
실행 표준
| 표준 시스템 | 적용 표준 / 참조 | 범위 |
|---|---|---|
| ASTM | ASTM B111/B111M | 심리스 구리 및 구리 합금 응축기, 증발기 및 열 교환기 튜브 |
| ASME | ASME SB-111 | ASTM B111 요구 사항 기반 압력 장비 재료 사양 |
| EN | EN 12451 | 열 교환기용 심리스 원형 구리 합금 튜브 |
| JIS | JIS H3300 | 구리 및 구리 합금 심리스 파이프 및 튜브 |
| GB | GB/T 8890 | 응축기 및 열 교환기용 심리스 구리 합금 튜브 |
| GOST | 구리-니켈 응축기 튜브용 GOST 표준은 지정된 합금 및 치수 요구 사항에 따라 선택해야 합니다. | 계약별 동등성 필요 |
적용 분야
다단식 해수 담수화 증발기 U-튜브 번들
C71500 강화 증발 U-튜브는 다단식 해수 담수화 증발기의 튜브 번들에 사용될 수 있습니다. 구리-니켈 베이스 재료는 필요한 열 전달 튜브 무결성을 제공하며, 강화 증발 표면은 유효 열 전달 면적을 증가시키고 튜브의 설계된 측면에서 냉매 또는 공정 유체 비등을 촉진합니다.
이 응용 분야의 경우, 조달 도면은 강화 섹션 길이, 튜브 시트 확장에 필요한 평활단 섹션, U-벤드 반경, 다리 간격, 벤딩 후 허용되는 타원도 및 검사 요구 사항을 정의해야 합니다.
화학 조성
| UNS 등급 | Cu | Ni (Co 포함) | Fe | Mn | Zn | Pb 최대 | Al | As | Cr / 기타 |
|---|---|---|---|---|---|---|---|---|---|
| C71500 | 잔량 | 29.0~33.0 | 0.40~1.0 | 1.0 최대 | 1.0 최대 | 0.05 | — | — | — |
| C70600 | 잔량 | 9.0~11.0 | 1.0~1.8 | 1.0 최대 | 1.0 최대 | 0.05 | — | — | — |
| C71640 | 잔량 | 29.0~32.0 | 1.7~2.3 | 1.5~2.5 | 1.0 최대 | 0.05 | — | — | C 0.06 최대; S 0.03 최대 |
| C72200 | 잔량 | 15.0~18.0 | 0.50~1.0 | 1.0 최대 | 1.0 최대 | 0.05 | — | — | Cr 0.30~0.70; Si 0.03 최대; Ti 0.03 최대 |
| C68700 | 76.0~79.0 | — | 0.06 최대 | — | 잔량 | 0.07 | 1.8~2.5 | 0.02~0.06 | — |
기계적 특성
| UNS 등급 | 템퍼 | 상태 | 최소 인장 강도 | 최소 항복 강도 | 최소 연신율 |
|---|---|---|---|---|---|
| C71500 | O61 | 풀림 | 360 MPa | 125 MPa | ASTM B111 인장 표에 명시되지 않음 |
| C70600 | O61 | 풀림 | 275 MPa | 105 MPa | ASTM B111 인장 표에 명시되지 않음 |
| C71640 | O61 | 풀림 | 435 MPa | 170 MPa | ASTM B111 인장 표에 명시되지 않음 |
| C72200 | O61 | 풀림 | 310 MPa | 110 MPa | ASTM B111 인장 표에 명시되지 않음 |
| C68700 | O61 | 풀림 | 345 MPa | 125 MPa | ASTM B111 인장 표에 명시되지 않음 |
Q: 귀사는 무역 회사입니까, 제조업체입니까?
A: 제조업체이며, 무역도 가능합니다.
Q: 배송 시간은 얼마나 걸립니까?
A: 일반적으로 상품이 재고에 있으면 10-15일, 재고가 없으면 30-40일입니다.
수량에 따라 다릅니다.
Q: 샘플을 제공하십니까? 무료입니까, 아니면 추가 요금입니까?
A: 네, 샘플을 무료로 제공할 수 있지만 운송 비용은 지불해야 합니다.
Q: 지불 조건은 무엇입니까?
A: 결제≤2000 USD, 100% 선불. 결제>=2000 USD, 30% T/T 선불, 선적 전 잔금.
다른 질문이 있으시면 언제든지 저에게 연락하십시오.
-
