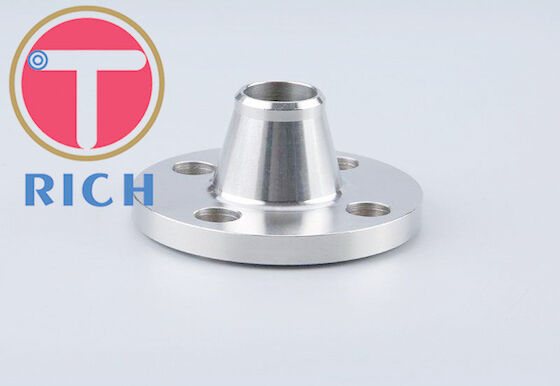

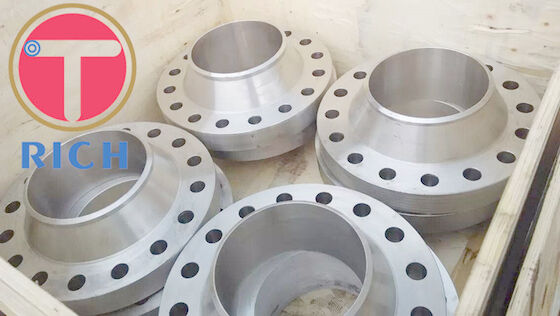

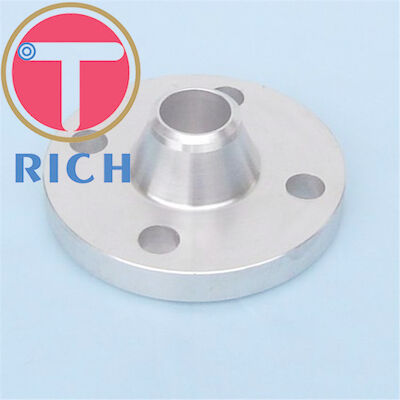

ANSI ASME B16.5 B16.47 긴 웰드 네크 플렌지 비 불순물

ANSI ASME B16.5 B16.47 플랜지 롱 웨일드 롱 넥스 LWN 플랜지

긴 용접 목(LWN)노즐 (nozzles) 은 일반적으로 파이프를 대체하기 위해 정사각형 절단으로 만들어지며 파이프에 용접되지 않습니다. 이 때문에 긴 용접 목에는 스케줄 구멍이 없습니다.전형적인 웰드 목 플랜지 목 끝에서 웰드 준비와 일치 파이프로 웰드, 반면 긴 용접 목 플랜지, 또는 노즐은 탱크 또는 대체 조립 장치와 함께 사용 목적으로 끝에서 정사각형으로 잘라집니다.정규 긴 웰드 목 플랜지 (중량 배럴을 포함하지 않습니다) 의 스케줄 구멍은 플랜지의 명목 크기와 동일합니다.예를 들어, 2인치 LWN에서, 구멍 크기는 또한 2.00인치입니다.

긴 웰드 넥 플랜지의 표준 사양

• 종류긴 용접 목 플랜지 (RFLWN)
• 크기1⁄2 ′′ (15 NB) ~ 48′′ (1200 NB)
• 클래스150파운드, 300파운드, 600파운드, 900파운드, 1500파운드, 2500파운드, DIN 표준 ND-61016, 25, 40 등등
• DINDIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
• BSBS4504, BS4504, BS1560, BS10
• 형태SORF, WNRF, BLRF, SWRF, LAP 관절, 스레드, 감소, 스펙트럼 등
• 표준ANSI B165, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820
• 코팅/표면 처리경직 방지 페인트, 오일 블랙 페인트, 노란색 투명 페인트, 주황 접착제, 냉각 및 열 담전
• 연결 유형반지형 관절, 허리 관절 얼굴, 들어올린 얼굴, 평평한 얼굴, 큰 남성-여성, 작은 남성-여성, 큰 혀 & 구석, 작은 혀 & 구석
• 플랜지 표면 유형평면 (FF), 높이면 (RF), 반지 관절 (RJT)
• 크기ANSI B165, ANSI B16.47 시리즈 A & B, MSS SP44, ASA, API-605, AWWA, 사용자 지정 도면
• 포장피미게이트 또는 피미게이트 접착판/목재 팔렛 또는 케이스가 없습니다.
• 사용/이용석유장, 해상, 수력 시스템, 조선, 천연가스, 전기, 파이프 프로젝트 등

소재, 표준 및 길게 웰드 된 목 플랜지의 종류

• 스테인리스 스틸 장제 넥 플랜지ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
• 듀플렉스 스틸 긴 웰드 넥 플랜지ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
• 수퍼 듀플렉스 긴 웰드 넥 플랜지ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
• 니켈 합금 긴 용접 목 플랜지ASTM SB564, SB160, SB472, SB162 니켈 200 (UNS 번호 N02200), 니켈 201 (UNS 번호 N02201), 모넬 400 (UNS 번호 N04400), 모넬 500 (UNS 번호 N05500), 인코넬 800 (UNS 번호 N08800), 인코넬 825 (UNS 번호N08825)인코넬 600 (UNS 번호 N06600), 인코넬 625 (UNS 번호 N06625), 인코넬 601 (UNS 번호 N06601), 하스텔로이 C 276 (UNS 번호 N10276), 알로이 20 (UNS 번호 N08020)
• 구리 합금 긴 용접 목 플랜지ASTM SB 61, SB62, SB151, SB152 UNS 번호 C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS 번호 C 10100, 10200, 10300, 10800, 12000, 12200
• 합금 롱 웨일드 넥 플랜지알로이 20, 알로이 C, 알로이 C276, 알로이 B2
• 낮은 온도 강철 긴 용접 목 플랜지ASTM A350 LF2, LF3, LF6
• 고출력 긴 용접 목 플랜지ASTM A694 F42, F52, F60, F65, F70
• 탄소 강철 긴 용접 목 플랜지ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706
• 합금 강철 긴 용접 목 플랜지ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
