네크 플렌지 탄소강을 용접하는 ASME B16.5 비 합금
제품 상세정보
네크 플렌지
,ASME B16.5 웰드 목 파이프 플랜지를 용접하여 네크 플렌지
,비 합금을 용접하는 탄소강
ASME B16.5 용접 목 플랜지
ASME B16.5 용접목 플랜지는 벽 두께가 5mm 미만인 경우 컷 쿼드 엔드, 벽 두께가 5mm에서 22mm까지인 경우 평평한 뷰브 엔드,또는 벽 두께가 22mm 이상인 경우 복합 굽은 끝부트 용접 끝은 ASME B16의 요구 사항에 따라 가공되어야 합니다.25평면 bevel 및 복합 bevel의 차원 및 허용량은 아래 두 개의 도면으로 설명되어 있습니다. 특히,벽 두께 t는 인접 파이프의 벽 두께 요구 사항에 부합해야 합니다.; 2mm의 폭 f의 뿌리 표면은 ±1mm의 허용값으로 굽의 꼭대기에 가공되어야 한다.
차원:ANSI 플랜지, ASME 플랑지, BS 플랑지, DIN 플랑지, EN 1092-1 플랑지 등
표준:ANSI B165, ANSI B16.47 시리즈 A & B, MSS SP44, ASA, API-605, AWWA, 사용자 지정 도면
클래스:150파운드, 300파운드, 600파운드, 900파운드, 1500파운드, 2500파운드, DIN 표준 ND-61016, 25, 40 등등
크기:1/8′′ NB에서 48′′ NB까지
플랜지 표면 유형:평면 (FF), 높인면 (RF), 반지형 관절 (RTJ)
EN 1092-1타입 01,EN 1092-1 타입 02,EN 1092-1 타입 05,EN 1092-1 타입 11 플랜지
DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI:ANSI B165, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BS:BS4504, BS4504, BS1560, BS10
크기와 무게
| 크기 | D | T | G | t |
|---|---|---|---|---|
| 1/2인치 | 95 | 14.3 | 34.9 | 7.0 |
| 3/4인치 | 115 | 15.9 | 42.9 | 7.0 |
| 1" | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1-1/2인치 | 155 | 22.3 | 73.0 | 7.0 |
| 2" | 165 | 25.4 | 92.1 | 7.0 |
| 2 1/2" | 190 | 28.6 | 104.8 | 7.0 |
| 3" | 210 | 31.8 | 127.0 | 7.0 |
| 3 1/2" | 230 | 35.0 | 139.7 | 7.0 |
| 4인치 | 275 | 38.1 | 157.2 | 7.0 |
| 5인치 | 330 | 44.5 | 185.7 | 7.0 |
| 6인치 | 355 | 47.7 | 215.9 | 7.0 |
| 8인치 | 420 | 55.6 | 269.9 | 7.0 |
| 10인치 | 510 | 63.5 | 323.8 | 7.0 |
| 12인치 | 560 | 66.7 | 381.0 | 7.0 |
| 14인치 | 605 | 69.9 | 412.8 | 7.0 |
| 16인치 | 685 | 76.2 | 469.9 | 7.0 |
| 18인치 | 745 | 82.6 | 533.4 | 7.0 |
| 20인치 | 815 | 88.9 | 584.2 | 7.0 |
| 22인치 | 870 | 95.2 | 641.4 | 7.0 |
| 24인치 | 940 | 101.6 | 692.2 | 7.0 |

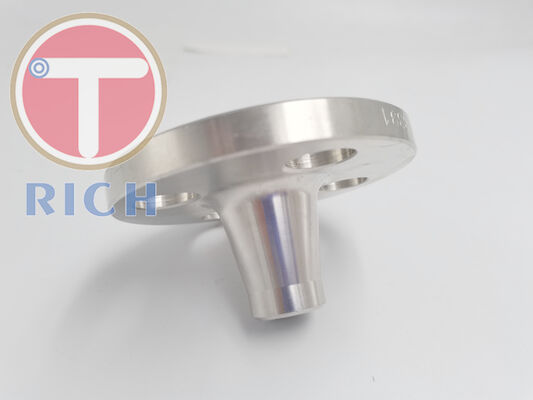

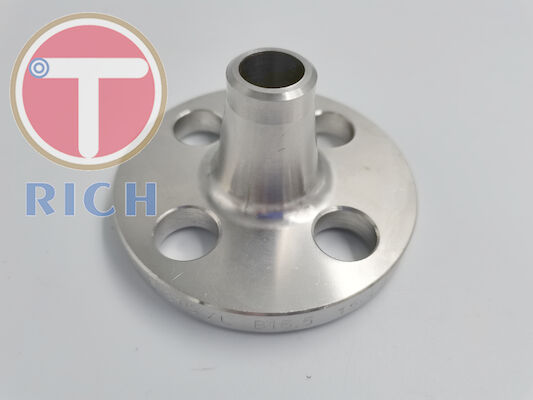

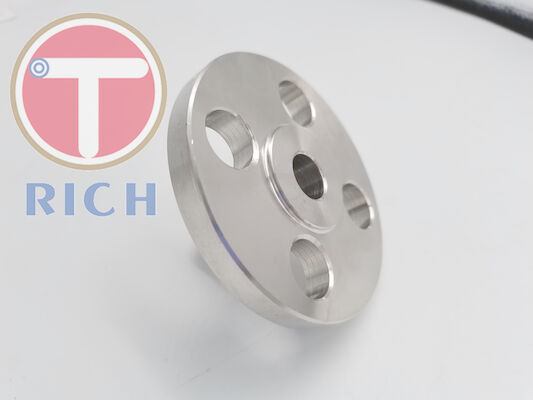

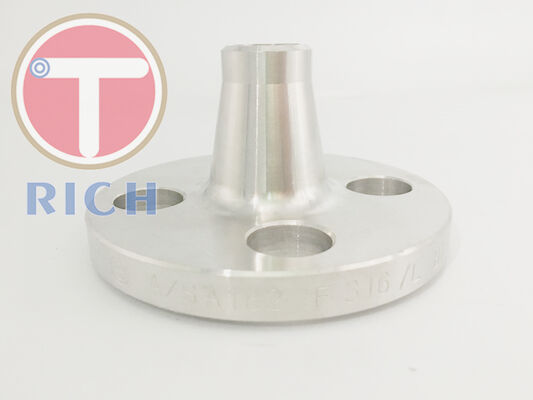

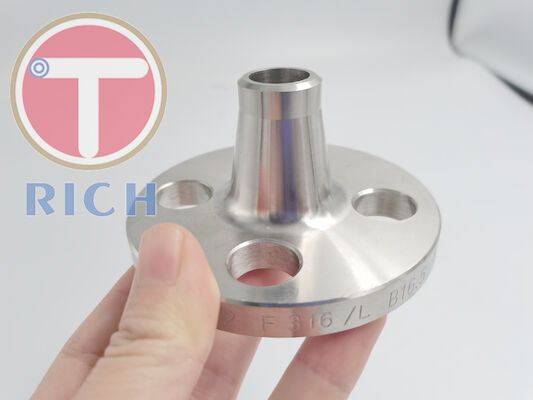

제품 사진:
회사 소개:
포장 및 배달:
FAQ:
질문: 무역 회사나 제조업자인가요?
A: 우리는 전문 철강 파이프 재료 제조업체입니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로 상품이 재고에 있는 경우 7-14일 또는 재고가 없는 경우 30-60일이 소요됩니다. 이것은 주로 양에 따라 다릅니다.
Q: 당신은 무료 샘플을 제공합니까?
A: 예,우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
질문: 지불 조건은?
A:지불 <=1000USD, 100% 사전. 지불>=1000USD, 30% T/T 사전, 출하 전에 잔액.
다른 질문이 있다면, pls 저희에게 연락하십시오.
-
