품질 10mm 벽 두께 KL형 탄소 강철 엑스트루레이드 핀 튜브 열 교환 튜브 공장

10mm 벽 두께 KL형 탄소 강철 엑스트루레이드 핀 튜브 열 교환 튜브

기본 특성

원산지: 중국

브랜드 이름: Torich

인증: ISO 9001

모델 번호: 핀 관

부동산 거래

최소 주문 수량: 5 톤

가격: 협상 가능

지불 조건: 신용장, 티/티

공급 능력: 년 당 5000 톤

태그

알루미늄 핀을 가진 탄소 강철 진압 핀 튜브 탄소 강철 진압 핀 튜브는 압력 운반 스틸 튜브와 알루미늄 수갑을 결합하여 기계적으로 연속적인 나선 핀으로 형성됩니다.이 구조는 공기로 냉각 된 열 교환기에 대한 외부 열 전달 표면을 증가시키면서 공정 유체에 대한 별도의 철 통로를 유지합니다.핀 기하학, 베이스 튜브 등급 및 작동 온도는 지정된 작업에 함께 선택해야합니다. 제품 식별:KL 지느러미와 압축 지느러미는 다른 구조이다. KL 지느러미는 팽창 부착, 구부러진 L 모양의 스트립을 사용합니다. 압축 지느러미는 알루미늄 수면으로 형성...

제품 상세정보

강조하다:

중량 10mm 압출 핀 튜브

,

유형 kl 압출 핀 튜브

,

중량 10mm 로우 핀 튜브

Fin Material: 알류미늄; 구매 주문서에 명시된 합금 및 성미

Base-Tube Standards: ASTM A179/A179M 또는 A210/A210M; EN 10216-2; JIS G 3461; 합의에 따른 기타 사양

Reference Grade Options: ASTM A210 등급 A-1 및 등급 C; JIS G 3461 STB340, STB410 및 STB510

Base-Tube Outside Diameter: 제공된 세부정보에 따르면 10~51mm; 압출 타당성 확인이 필요합니다

Base-Tube Wall Thickness: 제공된 세부 정보에서는 1.65–3.0mm; 10mm 벽은 별도의 기술 검토 대상

Fin Thickness: 0.3~1.2mm

Fin Pitch: 2.0~15.0mm

Fin Height: 5~16mm; 도면에서 식별할 측정 기준점

제품 설명

알루미늄 핀을 가진 탄소 강철 진압 핀 튜브

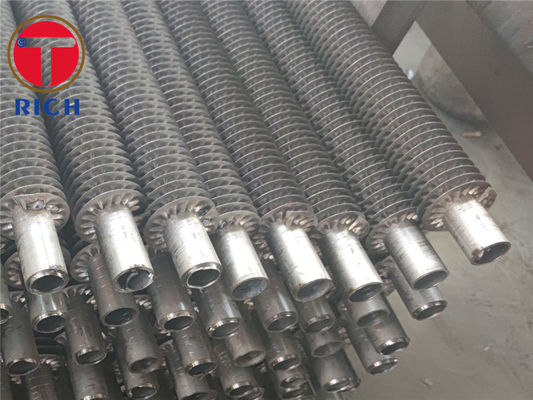

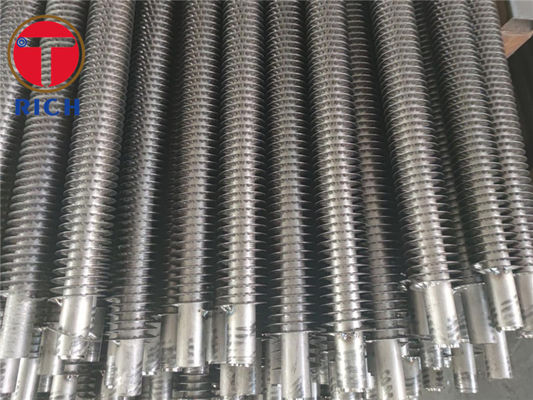

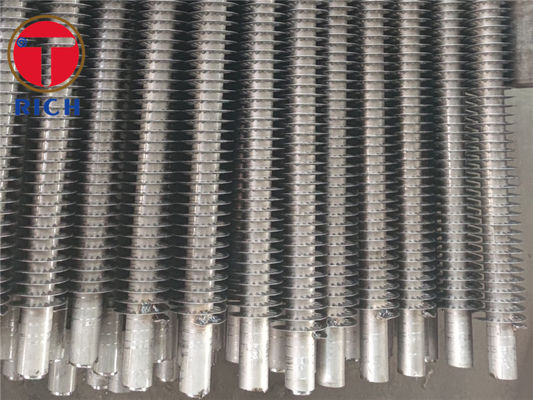

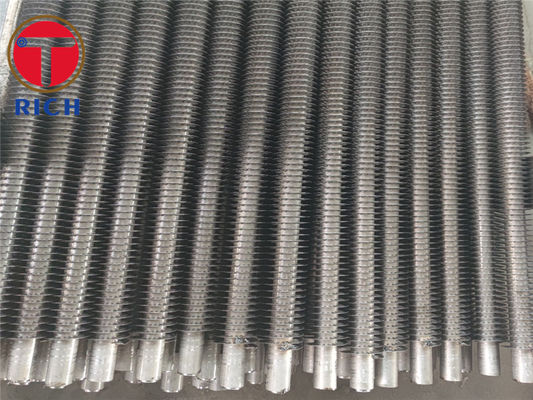

Carbon steel extruded fin tube with continuous helical aluminium fins

탄소 강철 진압 핀 튜브는 압력 운반 스틸 튜브와 알루미늄 수갑을 결합하여 기계적으로 연속적인 나선 핀으로 형성됩니다.이 구조는 공기로 냉각 된 열 교환기에 대한 외부 열 전달 표면을 증가시키면서 공정 유체에 대한 별도의 철 통로를 유지합니다.핀 기하학, 베이스 튜브 등급 및 작동 온도는 지정된 작업에 함께 선택해야합니다.

제품 식별:KL 지느러미와 압축 지느러미는 다른 구조이다. KL 지느러미는 팽창 부착, 구부러진 L 모양의 스트립을 사용합니다. 압축 지느러미는 알루미늄 수면으로 형성됩니다.이 설명은 추출 된 구조를 포함합니다.이 지위는벽 두께 10mm공급된 상세한 사양 목록 때문에 제조 확인을 요구10.65~3.0mm.

사양

아래의 차원 범위는 제공 된 제품 정보를 재생산합니다. 모든 차원 조합이 사용 가능하다는 확인이 아닌 참조 범위입니다.

항목	사양
건축물	탄소제철 기판관, 기계적으로 진압된 알루미늄 수갑과 지느러미
기체관 재료	탄소강; 적용되는 압력장비 요구 사항에 따라 선택된 등급
핀 재료	알루미늄; 합금 및 성질은 구매 주문에 명시되어야합니다.
베이스 튜브 표준	ASTM A179/A179M 또는 A210/A210M; EN 10216-2; JIS G 3461; 합의에 따라 다른 사양
기준등급 옵션	ASTM A210 A-1급과 C급; JIS G 3461 STB340, STB410 및 STB510
기본 튜브 외부 지름	제공된 세부 사항에 따라 10-51 mm; 진압 가능성은 확인이 필요합니다.
기지 튜브 벽 두께	1제공된 세부 사항에 65~3.0mm; 10mm 벽은 별도의 기술 검토에 해당합니다.
전체 길이가	요청된 주문 범위: 1~12m, 주문형 절단 길이가 확인됩니다.
지느러미 두께	0.3·1.2mm
핀 피치	20.0 ∼ 15.0 mm
날개 높이	5~16mm, 도면에 표시해야 하는 측정 데이터
차원 허용량	선택된 튜브 표준, 크기 및 제조 경로에 따라 아래 예제를 참조하십시오.
직선성	지방 편차 및 전체 활은 승인 도면에 명시되어야 합니다. 수치 제한은 제공되지 않았습니다.
표면 상태	튜브 기지 접촉 표면이 깨끗하고, 알루미늄 지느러미가 손상되었는지 확인하고, 노출된 철기 끝 보호가 합의되어야 합니다.
열처리	피닝 전에 재료 사양에 따라 처리 된 기본 튜브; 조립 열 처리 가정을 하지 않습니다.
튜브 끝	승인된 도면에 대한 맨 끝 길이, 끝 준비 및 튜브 엽 접합 차원

관용의 예제:ASTM A450/A450M-23는 외부 지름의 허용값을± 0.15mm용접 및 냉면 톱니 톱니 없는 파이프에25.4~38.1mm 포함이 예제는 추가 제조 전에 기본 튜브에 관한 것입니다; 완성 된 핀 크기는 별도의 수용 한도를 요구합니다.

주요 특징

정해진 날개 기하학:제공된 핀 피치 범위는20.0 ∼ 15.0 mm, 수학적으로 대략500~66.7피느러미/미터.
조절 가능한 공기측 거리:A2.54mm 피치동일합니다1인치당 10개의 지느러미피치 선택은 공기 흐름 저항, 오염 및 청소 접근을 고려해야합니다.
분리 압력 경계:강철 기반 튜브는 공정 액체를 포함합니다. 알루미늄 핀은 압력 벽 두께 계산에서 제외됩니다.
건축물 특유의 온도 선택:BGR 출판300 °C그 비메탈 추출 구조로, 그리고250 °C이 제품은 자체 승인 된 최대 파이프 벽 온도를 요구합니다."545"값은 지정된 단위가 없고 등급을 정할 수 없습니다.

우리 의 장점

다음 프로젝트 통제는 공고 및 검사 계획에 확인되어야 합니다.

1핀-투브 접촉 검증

구매자의 우려:기계적 접촉이 좋지 않으면 지느러미의 크기가 맞다고 보일지라도 열 저항이 증가할 수 있습니다.

제안된 해결책:생산 전에 대표적인 핀 접촉 또는 푸시/트랙 테스트, 샘플링 주파수 및 수용 기준을 정의하십시오. 차원 검사만 열 접촉의 증거로 간주되어서는 안됩니다..정립된 핀튜브 제조업체는 접촉 테스트를 관련 품질 관리 방법으로 지정합니다.

2온도와 공사 작업에 맞춰

구매자의 우려:모호한 KL/집출된 표시는 부적절한 고정 방법의 선택으로 이어질 수 있습니다.

제안된 해결책:한 개의 승인된 데이터 시트에 핀 구조, 알루미늄 합금, 최대 파이프 벽 온도 및 작동 주기를 지정합니다.주문을 받아들이기 전에 실제 조립에 대한 온도 제한을 확인.

3물질 추적성 및 압력 경계 검사

구매자의 우려:핀은 기지 튜브 표면을 가리고 후속 검증을 복잡하게 만들 수 있습니다.

제안된 해결책:소재 인증, 열 번호 추적성 및 필연적인 수정 또는 파괴적이지 않은 검사 순서를 핀링 전에 합의합니다.검사 계획에 제조 후 추가 검사를 정의합니다.ASTM A210에는 튜브 테스트 요구 사항이 포함됩니다. 구매 주문은 적용되는 에디션과 선택된 테스트 경로를 지정해야합니다.

적용가능한 기준

이건 대안입니다.기본 튜브 사양, 프로젝트 요구 사항에 따라 선택됩니다. 그들은 등급 간의 자동 동등성을 설정하거나 완전한 핀 집합을 인증하지 않습니다.

표준 시스템	관련 사양
ASTM	A179/A179M: 무선 냉부착 열 교환 튜브; A210/A210M: A-1 및 C급의 무선 탄소 강철 보일러 튜브
EN	EN 10216-2: P235GH 및 P265GH를 포함한 특정 고온 특성을 가진 매듭없는 압력 튜브
GOST	GOST 550-2020: 석유 정제 및 석유화학 장비용 수직 파이프
JIS	JIS G 3461: 탄소 강철 보일러 및 열 교환 튜브
GB	GB/T 9948-2025: 석유화학 및 화학 공장에 사용되는 매듭없는 파이프

적용

정제 공장 공기 냉각 기름 냉각기 튜브 펀들기름은 철강 튜브를 통해 흐르며 압력적인 주변 공기가 알루미늄 핑크를 통과합니다. 최종 선택은 기름 측 진식 호환성, 설계 압력,튜브 벽 온도 및 요구되는 냉각 작업.

화학적 성분

아래 다섯 가지 등급은 사용 가능성과 설계 승인에 따라 기준 기본 튜브 옵션입니다. 값은질량 비율제공된 팩에 대한 측정 결과보다는 표시된 참조판에서.

기체 튜브 품질	기준 표준	C	네	원	P, 최대.	S, 최대
A-1	ASTM A210/A210M-19	≤0.27	≥ 0.10	≤0.93*	0.035	0.035
C	ASTM A210/A210M-19	≤0.35	≥ 0.10	0.29·1.06*	0.035	0.035
STB340	JIS G 3461:2019	≤0.18	≤0.35	0.30 ∼ 0.60	0.035	0.035
STB410	JIS G 3461:2019	≤0.32	≤0.35	0.30 ∼ 0.80	0.035	0.035
STB510	JIS G 3461:2019	≤0.25	≤0.35	10.00150	0.035	0.035

기계적 특성

다음 값은실내 온도에서의 강철 기지 튜브알루미늄 지느러미를 제외한

기체 튜브 품질	기준 표준	팽창 강도, 최소 (MPa)	강도 강도 또는 저항 스트레스, 미니 (MPa)	참조 길쭉함, 미니
A-1	ASTM A210/A210M-19	415	255	30%1
C	ASTM A210/A210M-19	485	275	30%1
STB340	JIS G 3461:2019	340	175	35%2
STB410	JIS G 3461:2019	410	255	25%2
STB510	JIS G 3461:2019	510	295	25%2
