원래 장소:
중국
브랜드 이름:
Torich
인증:
ISO9001:2008, ISO14001:2008, TS16949
모델 번호:
기준: ASTM A688

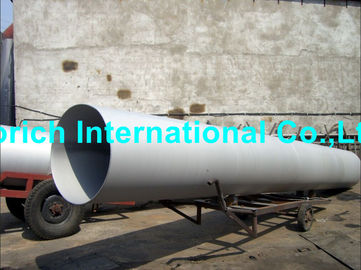

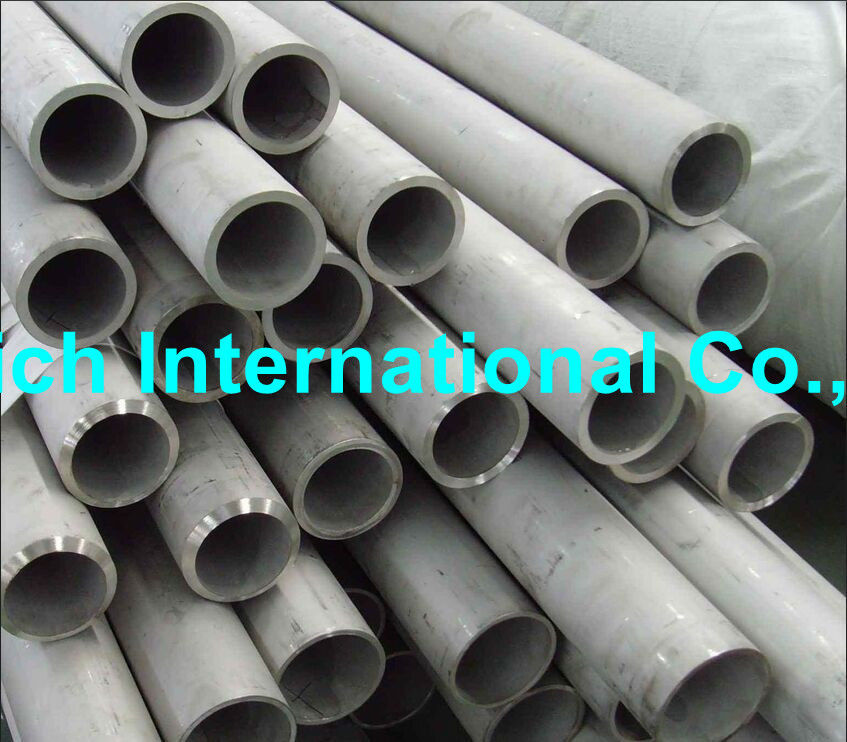

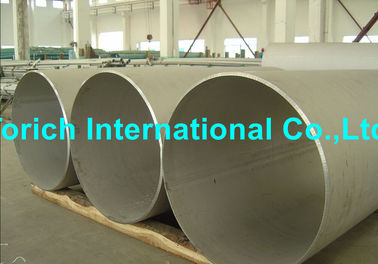

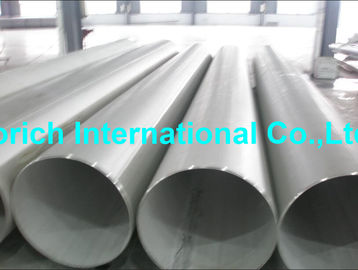

ASTM A688에 의하여 용접되는 오스테나이트계 스테인리스 Feedwarter 히이터 관
크기 범위: O.D.: 4.0-230mm W.T.: 1-30mm L: 고객 요구에 따라
| 기계적인 필요조건 | |||||||||
| 급료: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| 최대 C | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| 최대 Mn | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
| 최대 P | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| 최대 S | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| 최대 Si | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ni | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
| 크롬 | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
| Mo | … | … | … | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | … | … |
| 질소 | … | … | … | … | … | … | … | … | … |
| 구리 | … | … | … | … | … | ||||
| 급료: | TP316N | … | … | … | … |
| UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
| 최대 C | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| 최대 Mn | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
| 최대 P | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| 최대 S | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| 최대 Si | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
| Ni | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
| 크롬 | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
| Mo | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
| 질소 | … | … | … | … | 0.45-0.55 |
| 구리 | … | … | … | 0.30-0.60 |
| Tensil 필요조건 | ||||||||
| 급료와 UNS | 장력 강도 최소한도 ksi [Mpa] | 항복 강도 최소한도 ksi [Mpa] | 신장 2in 50mm 최소한도 %에서 | |||||
| 304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | |||||
| 304L, 316L S30403, S31603 | 70 [485] | 25 [175] | 35 | |||||
| XM-29 S24000 | 100 [690] | 55 [380] | 35 | |||||
| 304N, 316N S30451, S31651 | 80 [550] | 35 [240] | 20 | |||||
| 304LN, 316LN S30453, S31653 | 75 [515] | 30 [205] | 35 | |||||
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | |||||
| N08367 t>0.187 | 95 [655] | 45 [310] | 30 | |||||
| N08926 | 94 [650] | 45 [310] | 35 | |||||
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | |||||
| S21254 t>0.187 | 95 [655] | 45 [310] | 35 | |||||
| S32654 | 120 [825] | 65 [450] | 40 | |||||
| 차원에 있는 허용한 변이 | |||||||||
| 그룹 | 크기, 외부 직경, 에서 (mm) | 외부 직경에 있는 허용한 변이, 안으로. [mm] | 무게, %에 있는 허용한 변이 | 삭감된 길이 Permisible 변이, 에서 [mm] 밑에에 | |||||
| 1 | 1/2까지 (12.7), excl | ±0.005 [0.13] | ±15 | 1/8 [3] | 0 | ||||
| 2 | 1/2에서 1 1/2 (12.7에 38.1 excl | ±0.005 [0.13] | ±10 | 1/8 [3] | 0 | ||||
| 3 | 1 1/2에서 3 1/2 (38.1에 88.9 excl | ±0.010 [0.25] | ±10 | 3/16 [5] | 0 | ||||
| 4 | 3 1/2에서 5 1/2 (88.9에 139.7 excl | ±0.015 [0.38] | ±10 | 3/16 [5] | 0 | ||||
| 5 | 5 1/2에서 5 1/2 (139.7에 230.2 excl | ±0.030 [0.76] | ±10 | 3/16 [5] | 0 | ||||
