원래 장소:
중국
브랜드 이름:
TORICH
인증:
ISO 9001-2008 ISO 14001 EN 10204.3.1 GL PED
모델 번호:
SAE J525

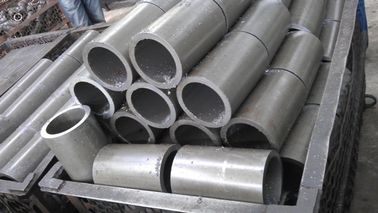

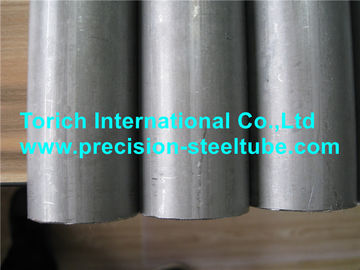

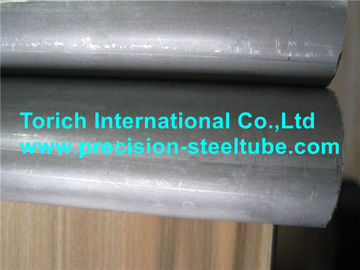

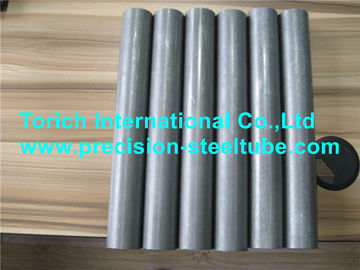

멘드럴 스틸 튜브 SAE J525 ERW 냉면 튜브
빠른 세부 사항:
SAE J525 굽기 및 불화용으로 굽힌 낮은 탄소 강철 튜브
크기 범위:O.D.:30-350mm W.T:1-15mm L: 12000mm 또는 정해진 길이에 따라 짧은 조각으로 잘라
응용 프로그램:굽기 및 굽기, 자동차 부품
제조:
튜브는 튜브 모양으로 형성 된 평면 롤 스틸로 만들어지며, 그 가장자리는 전기 저항 용접에 의해 결합되고 융합됩니다. 형성 및 용접 후,튜브가 정상화되고 냉면 당부 작업에 시달리므로 가로 가로 면이 최소 15% 감소해야합니다., 그 중 8%는 벽 두께의 감소로 구성됩니다.튜브는 SAJ525의 모든 요구 사항을 충족하는 완제품을 생산하기 위해 대기 조절 방법을 통해 정상화해야합니다.
차원 및 허용도:
튜브 외부 지름과 내부 지름에 적용되는 허용값은 표 1에 표시됩니다.
튜브 벽 두께에 적용되는 허용값은 표 2에 표시됩니다.
차원 허용량은 3개의 파이프 차원 중 2개 (OD, ID, 또는 벽) 에만 적용될 수 있습니다.
고객과 우리 사이에 다른 합의가 이루어지지 않는 한, 튜브 OD 및 벽 크기에 차원 허용값이 적용됩니다.
| 표 1- 파이프 외부 지름 허용 | |||||||
| 명목 튜브 과다 투여 mm | 용인성 OD ±mm | 용인성 ID ±mm | |||||
| 9번까지50 | 0.05 | 0.05 | |||||
| 9.50~15.88 이상 | 0.06 | 0.06 | |||||
| 15.88 이상에서 50.80까지 포함 | 0.08 | 0.08 | |||||
| 50.8 이상부터 63.50까지 | 0.10 | 0.10 | |||||
| 63.50 이상에서 76.20까지 | 0.13 | 0.13 | |||||
| 76.20~100.00 이상 | 0.15 | 0.15 | |||||
| WT 허용량은 10%를 초과하지 않아야 합니다. | |||||||
| 표 2- 파이프 벽 두께 허용 | |||||||
| 명목 벽 두께 | 명목 과다 복용량 22mm를 통해 ±mm | 명목 과다 복용량 22~48mm ±mm | 명목 과다 복용량 48~100mm ±mm | ||||
| 0.89 | 00.05/0.05 | 00.05/0.05 | 00.05/0.05 | ||||
| 1.00 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.25 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.50 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 1.65 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.00 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.11 | 00.05/0.05 | 00.05/0.08 | 00.05/0.08 | ||||
| 2.410 | 00.05/0.05 | 00.05/0.08 | 00.08/0.08 | ||||
| 2.500 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 2.770 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.000 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.050 | 00.05/0.08 | 00.05/0.10 | 00.08/0.08 | ||||
| 3.40 | - | 00.05/0.10 | 00.08/0.08 | ||||
| 3.75 | - | 00.05/0.10 | 00.08/0.08 | ||||
| 4.00 | - | 00.08/0.10 | 00.08/0.10 | ||||
| 4.19 | - | 00.08/0.10 | 00.08/0.10 | ||||
| 4.57 | - | 00.10/0.10 | 00.08/0.13 | ||||
| 5.00 | - | 00.10/0.13 | 00.10/0.13 | ||||
| 표 2- 화학적 요구 사항 | |||||||
| 원소 | % | ||||||
| 탄소 | 00.06-018 | ||||||
| 마랑제 | 00.30 대 0.60 | ||||||
| 포스프프리스 | 0.040 최대 | ||||||
| 황 | 0.050 최대 | ||||||
| 표 3- 기계적 특성 | |||||||
| 속성 | 가치 | ||||||
| 양산력, 분 | 170MPa | ||||||
| 최강의 힘, 미니 | 310MPa | ||||||
| 50mm의 연장, 분 | 35% | ||||||
| 강도 (록웰 B),max | 65.00 | ||||||
