자료: | 탄소 강철 또는 요구에 응하여 | 강철 급료: | E155 E195 E235 E275 E355 |
---|---|---|---|
치수: | OD6-350mm *WT1-35mm *max12000mm | 표준: | EN 10305-2 |
애플 리케이션: | 자동 완충기 안 실린더, 망원경 실린더 | 독특한: | 매끄러운 ID 포용력 및 소밀을 가진 높은 정밀도 |
생산 방식: | 굴대에 당기는 | 모양: | 라운드 |
하이 라이트: | 굴대 강철 관에 당기는,DOM 금속 배관 |

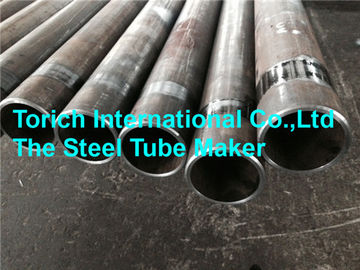

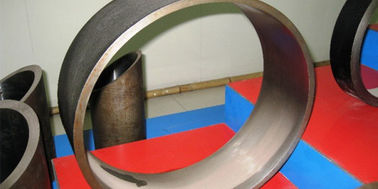

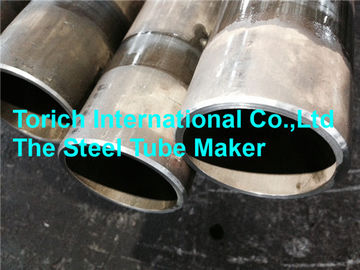

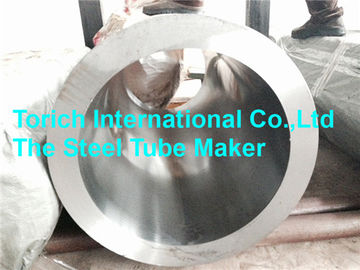

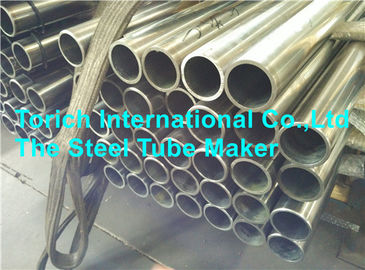

오토바이 완충기를 위한 EN10305-2 DOM 관
EN10305-2에 의하여 용접되는 정밀도 냉각 압연 강철 관
신청: 를 위한 자동차 산업을 위해/기계장치 사용/실린더 관/오토바이 완충기 기름을 바르십시오
자동 완충기 안 실린더/망원경 실린더
크기 범위: O.D.: 6-350mm W.T.: 1-35mm L: max12000mm
특성: 매끄러운 ID 포용력 및 소밀을 가진 높은 정밀도
강철 급료 및 화학 성분
강철 급료 | C | Si | Mn | P | S | |
강철 이름 | 강철 수 | 최대 | 최대 | 최대 | 최대 | 최대 |
E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
실내 온도에 기계적 성질 | |||||||||||||
강철 급료 | 납품 conditiona b를 위한 최소값 | ||||||||||||
강철 이름 | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) | ||||||||
Rm Mpa | % | Rm Mpa | % | Rm Mpa | ReH Mpa | % | Rm Mpa | % | Rm Mpa | ReHe Mpa | % | ||
E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
팔: 장력 강도; ReH: 위 항복 강도; A: 분쇄 후에 신장
b 1Mpa=1N/mm2
끝마무리 통행에 있는 찬 일의 정도에 따라서 c는 항복 강도 거의 장력 강도 처럼 높을지도 모릅니다.
계산 목적을 위해 뒤에 오는 관계는 추천됩니다:
납품 상태 +C를 위해: ReH ≥0.8 Rm
납품 상태 +LC를 위해: ReH ≥0.7 Rm
계산을 위한 d는 뒤에 오는 관계를 추천됩니다 작정합니다: ReH≥0.5Rm
외부 직경 ≤30mm를 가진 관을 위한 e와 벽 간격 ≤3mm는 ReH 최소값 이 테이블에서 주어진 가치 보다는 더 낮은 10Mpa입니다
주: 특별한 강철 급료는 또한 고객 요구에 따라 유효합니다.
