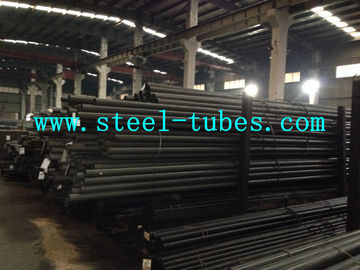

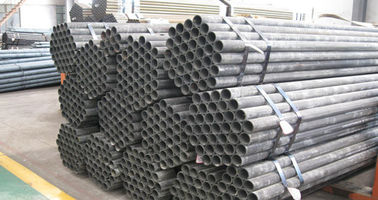

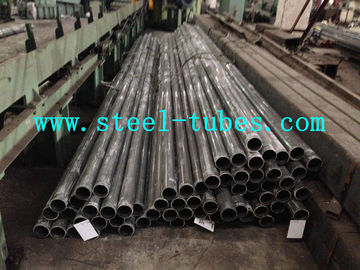

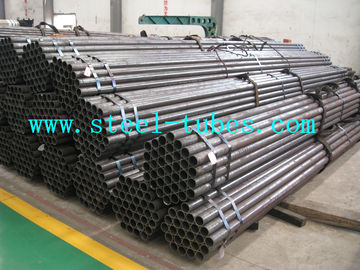

전기 저항 용접된 강철 관 BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5
제품 상세정보
용접된 강 관
,용접 강철 배관
BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 전기 저항 용접 철강 파이프
표준: BS6323-5 자동차, 기계 및 일반 공학 용품에 대한 수직 및 용접 된 철강 파이프
부분 5: 전기 저항으로 용접된 (인덕션) 철강 파이프에 대한 특수 요구 사항
강철 등급:ERW1 ERW2 ERW3 ERW4 ERW5
응용 프로그램:자동차 산업/기계 사용/기계 및 일반 공학 용도
크기 범위:과다: 6~350mm WT: 1~30mm L: 최대 12000mm
철강 등급 및 화학적 성분:
| 디자인 | 화학적 성분 (배구리 분석) | 기계적 특성 | |||||||||||||
| C | 네 | 원 | P | S | KM (접속 상태) | GMK 및 GZF (열화) | NKM 및 NZF(정상화) | ||||||||
| 최대 | 최대 | 최대 | 최대 | 최대 | Re | Rm | A | A | Re | Rm | A | Re | Rm | A | |
|
|
|
|
|
| D/a≤ | D/a> | |||||||||
| % | % | % | % | % | 수 | 수 | % | % | 수 | 수 | % | 수 | 수 | % | |
| ERW 1 | 0.13 | __ | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | __ | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | __ | __ | 340 | 490 | 20 |
| 직경 | 용인성 | |||
| 1 | 2 | 3 | ||
| 끝 | 최대 포함 | KM 상태 D/a | GKM, GZF, NKM, NZF 조건 20| | |
| ≤40 GKM,GZF, | ||||
| NKM, NZF 조건≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | 외부의 ±0.75% | 외부 지름의 ± 1% | 외부 지름의 ±1.5% | |
| 지름 | ||||
참고: 고객의 요청에 따라 특수 강철도 제공됩니다.
-
