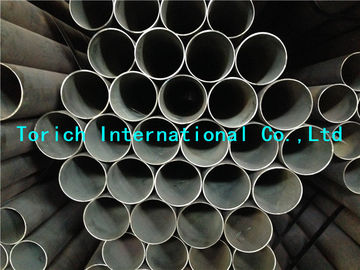

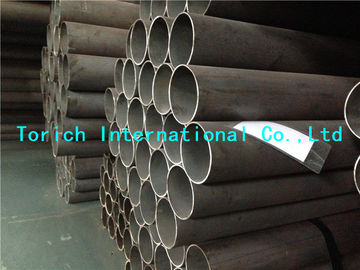

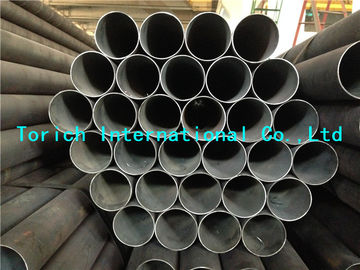

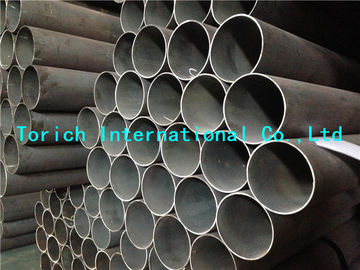

자동차 BS6323-2 HFW2 HFW3 HFW4 HFW5를 위한 뜨거운 완성되는 용접된 강철 관
제품 상세정보
용접 강철 배관
,전기 저항 용접된 강철 관
BS6323-2 HFW2 HFW3 HFW4 HFW5 자동차용 열로 굽힌 열로 굽힌 철관
표준: BS6323-2자동차, 기계 및 일반 공학 용품의 매듭없는 및 용접 된 철강 파이프
2부:고온 가공 용접 철강 파이프에 대한 특수 요구 사항
응용 프로그램:자동차 산업 / 기계 사용 / 기계 및 일반 공학 목적
크기 범위:과다: 6~350mm WT: 1~30mm L: 최대 12000mm
제조 방법:
튜브는 필러 금속을 첨가하지 않고 연속적인 과정으로 길쭉한 바다 용접으로 평면 롤링 스트립으로 제조되며, 핫 마감되어야 합니다.
배달 조건:
튜브는 뜨거운 상태에서 공급됩니다.
| 디자인 | 화학적 성분 (배구리 분석) | 기계식 | ||||||
| Cmax | 시맥스 | Mnmax. | Pmax. | 스맥스 | 레민 | 램민 | 아민 | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| 참고: 이 등급의 튜브의 용접은 특별한 기술이 필요하지 않지만 주의가 필요하며 용접은 용접에 대한 적절한 영국 표준에서 제공되는 지침,예: BS 5135. a2등급에 림링 또는 반죽철이 사용된다면, 탄소 함량은 0.19%로 증가하고, 등급 3에 사용되면 0.23%로 증가합니다. 제조업체의 선택에 따라 이 등급에 추가될 수 있습니다. | ||||||||
| 열로 가열된 철강 파이프의 크기 | ||||||
| 바깥쪽 | 지정 HFW 2 및 3 | 지정 HFW 4 및 5 | ||||
| 두께 | 두께 | |||||
| mm | mm | mm | mm | mm | mm | mm |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| 참고: 길이 단위 질량을 포함한 절단 특성에 대해서는 BS 6323-1의 B 부록을 참조하십시오.1982 | ||||||
시험
평평화 시험
굽기 시험 (전체 튜브)
| 평평화 테스트를 위한 판 사이의 거리 | |
| 지정 | 판 사이의 거리 |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
다음에 해당하는 출판물
BS 3602-1압력 용품의 톱니 없는 소나무 강철 파이프 및 튜브: 탄소 및 탄소 망간 강철
BS 3602-1, 매듭없이 전기 저항 용접 및 인덕션 용접 튜브
BS 3602-2, 잠수 된 도공 용접 튜브
BS 3603압력용 철강 파이프 및 튜브에 대한 사양: 탄소 및 합금 철강
BS3604,압력용 철강 파이프 및 튜브에 대한 사양: 특정 고온 특성을 가진 페리트 합금 철강
BS3605압력 용의 스틸 파이프 및 스틸 파이프
BS4360용접 가능한 구조용 강철에 대한 사양
BS4848, 열로 밸런스 된 구조용 철 profiles
BS4848-2하공 구간
BS5135, 탄소 및 탄소 망간제철의 금속 활 용접
BS6323자동차, 기계 및 일반 공학 용품의 매듭없는 및 용접 된 철강 파이프에 대한 사양
BS6323-1일반 요구 사항
-
