| 브랜드 이름: | TORICH |
| 모델 번호: | EN10305-1 |
| MOQ: | 5 톤 |
| 가격: | 600-1200 USD/tons |
| 공급 능력: | 년 당 60000 톤 |

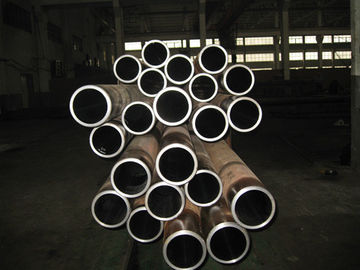

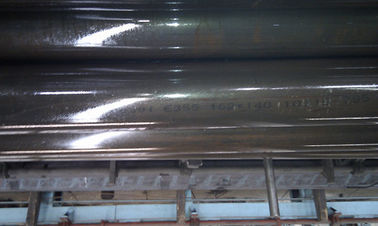

정밀 철강 튜브 EN10305-1 가스 실린더 튜브 등급 E355 E235
표준: EN10305-1 시무스 콜드 드래그/롤링 스틸 튜브
정밀 애플리케이션을 위한 철강 튜브.
신청서: 가스 실린더, 오일 실린더/텔레스코프 실린더용
크기 범위: O.D.:6-380mm W.T.:1-35mm L:max12000mm
철강 등급: E235, E355, E215 등
철강 등급 및 화학적 성분:
| 철강 등급 | C | 네 | 원 | P | S | 알 | |
| 철강 이름 | 강철 번호 | 최대 | 최대 | 최대 | 최대 | 최대 | 분 |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| 방온에서의 기계적 특성 | |||||||||||||
| 철강 등급 | 배달 조건의 최소 값 | ||||||||||||
| 철강 이름 | 스틸 누브머 | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) NBK | |||||||
| Rm Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | ||
| E215 | 1.0212 | 430 | 8 | 380 | 12 | 380 | 280 | 16 | 280 | 30 | 290-430 | 215 | 30 |
| E235 | 1.0308 | 480 | 6 | 420 | 10 | 420 | 350 | 16 | 315 | 25 | 340-480 | 235 | 25 |
| E355 | 1.0580 | 640 | 4 | 580 | 7 | 580 | 450f | 10 | 450 | 22 | 490~630 | 355 | 22 |
참고:또한 고객 요청에 따라 특수 강철 등급이 제공됩니다.
aRm: 팽창 강도; ReH: 상부 양산 강도; A: 골절 후 연장
b 1Mpa=1N/mm2
c 가공단에서 냉면 작업의 정도에 따라 양력 강도는 팽창 강도와 거의 같을 수 있습니다.
계산을 위해 다음의 관계들이 권장됩니다.
전달 조건 +C: ReH ≥0.8 Rm
전달 조건 +LC: ReH ≥0.7 Rm
d 계산을 위해 다음과 같은 비율이 권장됩니다:ReH≥0.5Rm
e 외부 지름 ≤30mm 및 벽 두께 ≤3mm의 튜브의 경우 ReH 최소 값은 이 표에서 표시된 값보다 10Mpa 낮습니다.
f 외부 지름> 160mm의 튜브: ReH≥420Mpa
