| 브랜드 이름: | TORICH |
| 모델 번호: | SAE J524 |
| MOQ: | 5 톤 |
| 가격: | USD 600-1200 ton |
| 지불 조건: | L/C, D/A, D/P, T/T |
| 공급 능력: | 년 당 60000 톤 |

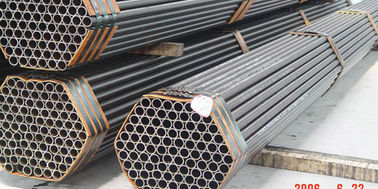

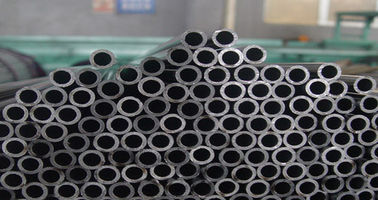

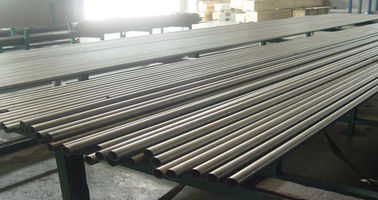

SAE J524 ISO 9001 인증을 가진 차량용 무선 냉부착 정밀 철관
빠른 세부 사항:
표준: SAE J524 매듭 없는 철강 파이빙
J524 굽기 및 불화용으로 고열된 꿰매지 않는 저탄소 철강 튜브
SAE J524 차량용 무선 냉부착 정밀 철관
크기 범위:
6-88.9mm
W.T.:1-15mm
L: 고객 주문에 따라
응용 프로그램:자동차 부품에 대한 굽기 및 플래닝
제조:
튜브는 냉면 크기로 되어 있으며, 형성 후, 완성된 제품을 생산할 수 있도록 굽혀야 합니다.
SAE J524 요구사항과 고객의 요구사항을 충족하는
차원 및 허용 범위
| 표 1- 파이프 외부 지름 허용 | |||||||
| 명목 튜빙 OD mm | 용도 ±mm | ||||||
| 25까지4 | 0.10 | ||||||
| 25.4에서 38.1까지 포함 | 0.15 | ||||||
| 38.1~50.8 이상 | 0.20 | ||||||
| 50.8에서 88.9까지 포함 | 0.25 | ||||||
| WT 허용량은 10%를 초과하지 않아야 합니다. | |||||||
소재:
아래와 같은 화학적 성분을 확인하는 저탄소 강철로 만든 튜브.
| 표 2- 화학적 요구 사항 | |||||||
| 원소 | % | ||||||
| 탄소 | 0.18 최고 | ||||||
| 마랑제 | 00.30 대 0.60 | ||||||
| 포스프프리스 | 0.040 최대 | ||||||
| 황 | 0.050 최대 | ||||||
기계적 특성:
완성된 튜브는 다음 표의 기계적 특성을 가지고 있습니다.
| 표 3- 기계적 특성 | |||||||
| 속성 | 가치 | ||||||
| 양산력, 분 | 170MPa | ||||||
| 최강의 힘, 미니 | 310MPa | ||||||
| 50mm의 연장, 분 | 30% | ||||||
| 강도 (록웰 B),max | 65.00 | ||||||
품질:
완성 된 튜브의 길이는 합리적으로 직선이며 톱니가 없는 부드러운 끝을 가지고 있습니다.
튜브 는 껍질 이나 유해 한 결함 이 없고, 공예품 처럼 완성 되어 있다.
표면 불완전성, 예를 들어 취급 표시, 도형 표시 또는 얇은 구멍은 유해한 것으로 간주되지 않습니다.
결함, 단점이 지름과 벽 두께에 대한 허용 범위에 해당하는 경우
표면 불완전성 제거가 필요하지 않습니다.
성능 요구 사항:
완성된 튜브는 SAE J1677의 다음 성능 테스트에 만족합니다.
관련 표준에 대한 SAE 출판물:
SAE J409 제품 분석 - 열 또는 주름의 특정 화학 분석에서 허용되는 변이
금속
SAE J1677 강철 및 구리 니켈 튜브에 대한 시험 및 절차
SAE J514 수압 튜브 부착장
SAE J533 튜브용 플레어
SAE J1065 철강 수압 파이프의 정상 기준 작업 압력
SAE J1453 장착 - O 링 얼굴 봉인
SAE J2551 유체전도자 금속관용용 용도의 권장행위
SAE J2592 일반용 탄소 철강 튜브 - 탄소를 위한 비파괴 테스트를 이해
철강 튜브
SAE J2658 유체 전력 및 일반 용도로 사용되는 금속 튜브 전도기 집합체 - 시험 방법
수압 유체 전력 금속 튜브 조립 장치
ASTM 출판물:
ASTM A513 전기 저항 용접 탄소 및 합금강 파이빙
ASTM A519 매듭 없는 탄소 및 합금강 기계관의 표준 사양
탄소, 페리트 합금 및
오스테니트 합금 강철 튜브
ISO 출판물:
ISO 3304 평면 끝의 매듭 없는 정밀 철강 파이프, 납품 기술 조건
ISO 5598 유체 전력 시스템 및 부품 - 어휘
ISO 8434-2 액체 전력 및 일반 용용용의 금속 파이프 연결 - 부분: 2 37° 플라어 피팅
ISO 8434-3 유체 전력 및 일반 용용용의 금속 파이프 연결 - 3부: ORFS 피팅
ISO 10583 수압 유체 전력 - 파이프 연결에 대한 시험 방법
ISO 10763 수압 유체 전력 - 평면, 매듭없는 및 용접 된 철강 파이프 - 차원 및
정규 작업 압력
