| 브랜드 이름: | TORICH |
| 모델 번호: | EN10305-2 |
| MOQ: | 5 톤 |
| 가격: | 600-1200USD/TON |
| 공급 능력: | 매년 60000tons |

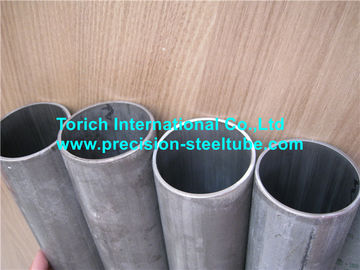

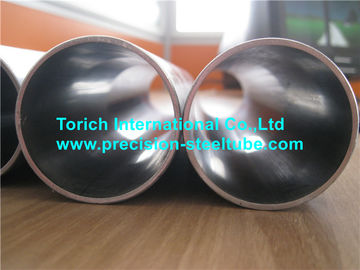

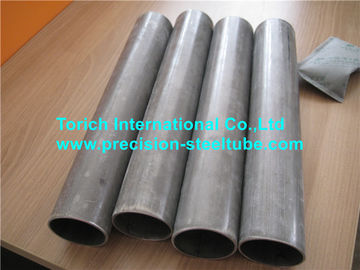

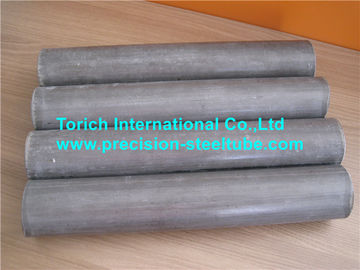

EN10305-2 정밀 냉부착 철강 튜브와 함께 용접 철강 튜브 기계 / 자동차 응용
EN10305-2 냉부착 정밀 용접 철강 튜브
응용 프로그램:자동차 산업/기계용/오일 실린더 튜브/모터사이클 충격 흡수기내부 실린더/텔레스코프 실린더
빠른 세부 사항:
크기 범위:O.D.:6-350mm W.T.:1-35mm L:max12000mm
강철 등급:E195, E237, E275, E355,
설명:
ERW+DOM
튜브는 전기 용접 전조 튜브에서 냉면 또는 다른 적절한 과정을 통해 제조됩니다.
튜브는 전관 형성에 앞서 평면 롤링 스트림의 길이를 결합하는 데 사용되는 용접을 포함하지 않습니다.
설명:
열 또는 냉로 굴린 강철로 만든 기계관.
전기 저항으로 용접된 저탄소 철강 튜브를 기계 튜브로 사용한다
장점:
콩트리시티가 좋고, 매듭이 없는 것보다 더 좋은 가격입니다.
철강 등급 및 화학적 성분
| 철강 등급 | C | 네 | 원 | P | S | |
| 철강 이름 | 강철 번호 | 최대 | 최대 | 최대 | 최대 | 최대 |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| 방온에서의 기계적 특성 | |||||||||||||
| 철강 등급 | 공급 조건의 최소 값 a b | ||||||||||||
| 철강 이름 | (+Cc) | (+LCc) | (+SR) | (+Ad) | (+N) | ||||||||
| Rm MPa | A % | Rm MPa | A % | Rm MPa | ReH MPa | A % | Rm MPa | A % | Rm MPa | 오 MPa | A % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300~440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490~630 | 355 | 22 |
aRm: 팽창 강도; ReH: 상부 양산 강도; A: 골절 후 연장
b 1Mpa=1N/mm2
c 가공단에서 냉면 작업의 정도에 따라 양력 강도는 팽창 강도와 거의 같을 수 있습니다.
계산을 위해 다음의 관계들이 권장됩니다.
전달 조건 +C: ReH ≥0.8 Rm
전달 조건 +LC: ReH ≥0.7 Rm
d 계산을 위해 다음 비율이 권장됩니다:ReH≥0.5Rm
e 외부 지름 ≤30mm 및 벽 두께 ≤3mm의 튜브의 경우 ReH 최소 값은 이 표에서 표시된 값보다 10Mpa 낮습니다.
참고: 고객의 요청에 따라 특수 강철도 제공됩니다.
응용 프로그램:
자동차 산업/기계용/오일 실린더 튜브/모터사이클 충격 흡수기
내부 실린더/텔레스코프 실린더
경쟁 우위:
바오 스틸에서 좋은 원자재 공급원입니다.
조속한 배달 시간, PO와 합의에 따라.
표준과 고객의 요구에 따라 정확하게 생산합니다.
경험 많은 수출 팀 고객 서비스, 빠른 응답 24 시간 이내에.
생산 장소:
시험 방법:
튼튼성 테스트
평평화 시험
드리프트 확장 테스트
차원 검사
거칠성 측정
시각 검사
파괴적이지 않은 시험
a. 길쭉한 불완전성 검사
- 에디 전류 시험 - EN10246-3, 레벨 E3
- 초음파 검사 - EN10246-7, 레벨 U3
b. 누출성
- 누출성 검증을 위한 비파괴적 검사는 EN10246-1에 따라 수행되어야 합니다.
EN10305 일반 제목 "정밀 애플리케이션용 철강 파이프 - 기술적 공급 조건"에 따라 다음 부분으로 구성됩니다.
1부: 매듭 없는 냉수출 파이프
2부: 냉면 유관 용접
3부: 냉접형 튜브
4부: 수압 및 공기력 전력 시스템용 시합이 없는 냉부착 파이프
부분 5: 용접 및 냉형 정사각형 및 정사각형 튜브
제6부: 수압 및 공기력 전력 시스템용 냉부레 류 파이프
규범 참조:
EN10002-1, 금속 물질 - 팽창 시험 - 1부: 주변 온도에서의 시험 방법
EN10020, 강철 등급의 정의와 분류
EN10021, 철강 및 철강 제품에 대한 일반 기술 납품 요구 사항
EN10027-1, 철강의 명칭 시스템 - 1부: 철강 명칭, 주요 기호
EN10027-2, 철강의 지정 시스템 - 2부: 수치 시스템
EN10052, 철화물용 열처리 용어 사전
EN10204, 금속 제품 - 검사 문서의 종류
EN10233 금속 물질 - 파이브 - 평평화 시험
EN10234, 금속 물질 - 파이브 - 드리프트 확장 테스트
EN10246-1, 철강 파이프의 비파괴 시험 - 1부:수압 밀착성 검사를 위한 원활한 철자자기제철 파이프 및 용접된 철자자기제일 파이프의 자동 전자기 검사
EN10246-3, 철강 튜브의 비파괴 테스트 - 부분 3: 결함을 탐지하기 위해 무수선 및 용접 (잠수된 활 용접을 제외한) 철강 튜브의 자동 회전 전류 테스트
EN10246-5철강 튜브의 비파괴 테스트 - 5부:원격적 결함을 탐지하기 위한 원동 전용 주변 자기전도 변환기/류스 누출 테스트, 매듭 없는 및 용접된 (잠수된 활 용접을 제외한) 철자기 강제 파이프
EN10246-7, 철강 파이프의 비파괴 테스트 - 레벨 1 및 2 비파괴 테스트 직원의 자격 및 능력.
EN ISO377, 철강 및 철강 제품 - 기계적 테스트를 위한 샘플 및 시험 조각의 위치 및 준비 (ISO 377:1997)
EN ISO 2566-1, 강철 - 연장 값의 변환 - 부분 1: 탄소 및 저연금 강철 (EN102566-1:1984)
EN 10168 철강제품 - 검사 문서 - 목록 정보 및 설명
ENV10220, 꿰매지 않고 용접된 철강 파이프 - 길이 단위별 차량 및 질량
EN10266 철강 파이프, 피팅 및 구조적 홀프로그램 - 제품 표준에 사용되는 정의 및 기호
EN ISO 4287, 기하학적 제품 사양 (GPS) - 표면 질감: 프로파일 방법 - 용어, 정의 및 표면 질감 매개 변수 (ISO 4287:1997)
