| 브랜드 이름: | TORICH |
| 모델 번호: | BS6323-6 |
| MOQ: | 5 톤 |
| 가격: | USD 600-1200 ton |
| 공급 능력: | 년 당 60000 톤 |

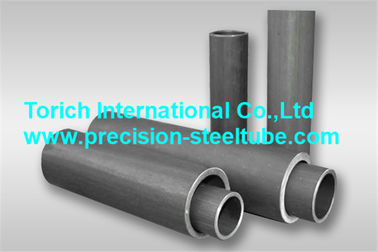

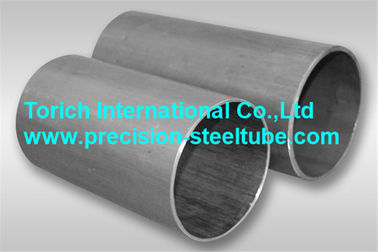

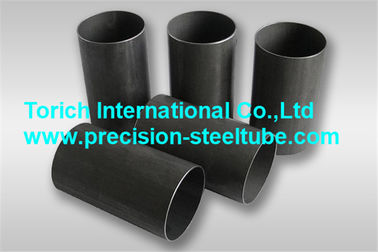

BS6323-6 DOM 강철 튜브 BK, BKW, GBK, GZF, NBK, NZF와 함께 냉면 된 전기 저항 용접 된 강철 튜브
표준: BS6323-6자동차, 기계 및 일반 공학 용품의 매듭 없는 및 용접 된 철강 파이프
제6부: 냉면 정제 전기 저항 용접 (인덕션 용접을 포함한) 철강 파이프에 대한 특수 요구 사항
응용 프로그램:자동차 산업 / 기계 사용 / 기계 및 일반 공학 목적
크기 범위:O.D.:6-350mm W.T.:1-35mm L:max12000mm
제조 방법:
튜브는 평평한 롤링 스트립으로 제조되며, 필러 금속을 첨가하지 않고 인접한 가장자리를 가로지르는 전기 전류의 통과로 연속적으로 길쭉하게 용접됩니다.
그 후 내부 및 외부 표면에 일반적으로 냉면화됩니다.도출 과정에서 발생하는 잔류 윤활유의 접착층과 내부 용접 장애의 가시적인 흔적을 동시에 갖는 것이 허용되는 경우.
포스파트 또는 다른 잔류물이 후속 처리에 해를 끼치는 경우, 그 제거는 제조자와 구매자 사이의 합의의 대상이 됩니다.
배달 조건:
튜브는 다음 조건 중 하나에서 공급됩니다.
a.냉면/고장 (그림대로 냉면) : BK
b.냉면/삭 (약 냉면): BKW
c.반열: GBK
d.용광 (피각 제거를 포함): GZF
e.정상화: NBK
f.표준화 (디스컬링 포함): NZF
GBK 및 NBK 조건에서 공급되는 튜브의 색이 변하는 것은 허용되지만, 그 튜브에는 느슨한 크기가 없어야 합니다.
GBK 상태의 튜브가 밝게 굽혀야 하는 경우에는 구매자와 제조업체의 합의가 이루어져야 한다.
테스트:
평평화 시험
드리프트 확장 테스트
누출 밀도 테스트
| 화학적 성분 및 기계적 특성 | |||||||||||||||||
| 디자인 | 화학적 성분 (배구리 분석) | 기계적 특성 | |||||||||||||||
| C | 네 | 원 | P | S | BKc | BKWc (냉면 가공/삭) | GBK 및 GZF (열화) | NBK 및 NZF (정상화) | |||||||||
|
| 최대 | 최대 | 최대 | 최대 | 최대 | 다시 한번 | Rm | A | 다시 한번 | Rm | A | Re | Rm | A 미니 | Re | Rm | A |
|
| % | % | % | % | % | 수 | 수 | % | 수 | 수 | % | 수 | 수 | % | 수 | 수 | % |
| CEW1a | 0.13 | __ | 0.60 | 0.050 | 0.050 | 320 | 400 | 6 | 245 | 350 | 10 | 150 | 270 | 27 | 155 | 280 | 25 |
| CEW2a | 0.16 | __ | 0.70 | 0.050 | 0.050 | 355 | 420 | 6 | 260 | 370 | 10 | 160 | 300 | 27 | 195 | 320 | 25 |
| CEW3a | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CEW4b | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CEW5b | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 480 | 600 | 4 | 385 | 550 | 6 | __ | __ | __ | 340 | 490 | 20 |
| 지름의 허용량 | ||
| 지름 | 용인성 | |
| 끝 | 최대 포함 | |
| mm | mm | mm |
| 30 | ±0.10 | |
| 30 | 50 | ±0.15 |
| 50 | 70 | ±0.20 |
| 70 | 90 | ±0.25 |
| 90 | 110 | ±0.30 |
| 110 | 130 | ±0.35 |
| 130 | 160 | ±0.45 |
| 160 | 190 | ±0.55 |
| 190 | 220 | ±0.65 |
| 220 | 250 | ±0.75 |
| 정해진 절단 길이의 허용 | |||
| 정해진 절단 길이 | 용도 (mm) | ||
| 끝 | 최대 포함 | ||
| mm | mm | mm | |
| 500 | + | 2 | |
| - | 0 | ||
| 500 | 2000 | + | 3 |
| - | 0 | ||
| 2000 | 5000 | + | 5 |
| - | 0 | ||
| 5000 | 7000 | + | 10 |
| - | 0 | ||
| 7000 | __ | 합의에 따라 | |
| 참고: 구매자와 제조업체의 합의에 의해 더 긴 tolerances를 얻을 수 있습니다. | |||
| 평평화 테스트를 위한 판 사이의 거리 | |
| 지정 | 판 사이의 거리 |
| % | |
| CEW 1 | 66 |
| CEW 2 | 75 |
| CEW 3 | 85 |
| CEW 4 | 85 |
| CEW 5 | 85 |
| 드리프트 확장 테스트의 최소 확장 | ||
| 지정 | 튜브 두께에 대한 최소 확장 | |
| 4mm까지 | 4mm 이상 8mm까지 | |
| % | % | |
| CEW 1 | 12 | 8 |
| CEW 2 | 12 | 8 |
| CEW 3 | 10 | 6 |
| CEW 4 | 8 | 5 |
| CEW 5 | 8 | 5 |
참고:또한 고객 요청에 따라 특수 강철 등급이 제공됩니다.
